Wafer Butterfly Valve

Construction: Wafer Concentric Seal On Body Butterfly Valve
Pressure Rating: PN16 (16 Bar)
Seat: Cartridge with Phenolic Hard Back
Face to Face: according to API609
Flange Drilling: PN16 (Table D), Table E, ANSI B16.5 #150
Coatings: Fusion Bonded Epoxy
Mounting Pad: ISO5211
Temperature Range: (Nitrile) -10°C to 90°C
Pressure Testing:
Body/Shell Test: 2.4Mpa
Seat Test: 1.76Mpa
Suitable media: W.O.G. etc
Refer to full technical data sheet in downloads

Wafer Butterfly Valve - Lever - S/S 316

Variants: 9

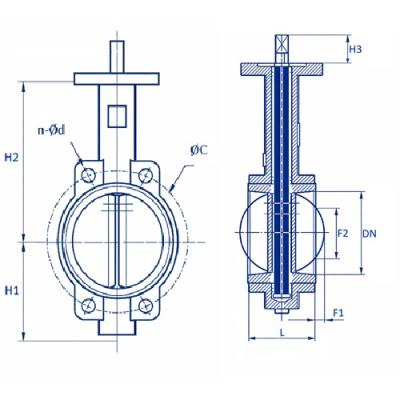

	#	Code	DN (mm)	L (mm)	H1 (mm)	H2 (mm)	H3 (mm)	F1 (mm)	F2 (mm)	Torque (Nm)
	1	BVWNL050	50	43	57	143	29	3.2	25.1	11.7
DN (mm) : 50 L (mm) : 43 H1 (mm) : 57 H2 (mm) : 143 H3 (mm) : 29 F1 (mm) : 3.2 F2 (mm) : 25.1 Torque (Nm) : 11.7 Weight (kg) :
	2	BVWNL065	65	46	68	155	29	7.6	41.4	18.2
DN (mm) : 65 L (mm) : 46 H1 (mm) : 68 H2 (mm) : 155 H3 (mm) : 29 F1 (mm) : 7.6 F2 (mm) : 41.4 Torque (Nm) : 18.2 Weight (kg) :
	3	BVWNL080	80	46	82	160	29	14.9	61.8	28.6
DN (mm) : 80 L (mm) : 46 H1 (mm) : 82 H2 (mm) : 160 H3 (mm) : 29 F1 (mm) : 14.9 F2 (mm) : 61.8 Torque (Nm) : 28.6 Weight (kg) :
	4	BVWNL100	100	52	100	181	29	25.1	89.1	44.2
DN (mm) : 100 L (mm) : 52 H1 (mm) : 100 H2 (mm) : 181 H3 (mm) : 29 F1 (mm) : 25.1 F2 (mm) : 89.1 Torque (Nm) : 44.2 Weight (kg) :
	5	BVWNL125	125	56	112	194	29	32.6	108.7	66.3
DN (mm) : 125 L (mm) : 56 H1 (mm) : 112 H2 (mm) : 194 H3 (mm) : 29 F1 (mm) : 32.6 F2 (mm) : 108.7 Torque (Nm) : 66.3 Weight (kg) :
	6	BVWNL150	150	56	126	202	29	48.9	144.6	101.4
DN (mm) : 150 L (mm) : 56 H1 (mm) : 126 H2 (mm) : 202 H3 (mm) : 29 F1 (mm) : 48.9 F2 (mm) : 144.6 Torque (Nm) : 101.4 Weight (kg) :
	7	BVWNL200	200	60	162	240	35	70	192.5	149.5
DN (mm) : 200 L (mm) : 60 H1 (mm) : 162 H2 (mm) : 240 H3 (mm) : 35 F1 (mm) : 70 F2 (mm) : 192.5 Torque (Nm) : 149.5 Weight (kg) :
	8	BVWNL250	250	68	193	272	35	90.3	240.5	227.5
DN (mm) : 250 L (mm) : 68 H1 (mm) : 193 H2 (mm) : 272 H3 (mm) : 35 F1 (mm) : 90.3 F2 (mm) : 240.5 Torque (Nm) : 227.5 Weight (kg) :
	9	BVWNL300	300	78	236.5	318	35	111	290.8	377
DN (mm) : 300 L (mm) : 78 H1 (mm) : 236.5 H2 (mm) : 318 H3 (mm) : 35 F1 (mm) : 111 F2 (mm) : 290.8 Torque (Nm) : 377 Weight (kg) :

Wafer Butterfly Valve - Gearbox - S/S 316

Show full data

Variants: 14

	#	Code	DN (mm)	L (mm)	H1 (mm)	H2 (mm)	H3 (mm)	F1 (mm)	F2 (mm)	Torque (Nm)
	1	BVWNG050	50	43	57	143	29	3.2	25.1	11.7
DN (mm) : 50 L (mm) : 43 H1 (mm) : 57 H2 (mm) : 143 H3 (mm) : 29 F1 (mm) : 3.2 F2 (mm) : 25.1 Torque (Nm) : 11.7 Weight (kg) :
	2	BVWNG065	65	46	68	145	29	7.6	41.4	18.2
DN (mm) : 65 L (mm) : 46 H1 (mm) : 68 H2 (mm) : 145 H3 (mm) : 29 F1 (mm) : 7.6 F2 (mm) : 41.4 Torque (Nm) : 18.2 Weight (kg) :
	3	BVWNG080	80	46	82	160	29	14.9	61.8	28.6
DN (mm) : 80 L (mm) : 46 H1 (mm) : 82 H2 (mm) : 160 H3 (mm) : 29 F1 (mm) : 14.9 F2 (mm) : 61.8 Torque (Nm) : 28.6 Weight (kg) :
	4	BVWNG100	100	52	100	181	29	25.1	89.1	44.2
DN (mm) : 100 L (mm) : 52 H1 (mm) : 100 H2 (mm) : 181 H3 (mm) : 29 F1 (mm) : 25.1 F2 (mm) : 89.1 Torque (Nm) : 44.2 Weight (kg) :
	5	BVWNG125	125	56	112	194	29	32.6	108.7	66.3
DN (mm) : 125 L (mm) : 56 H1 (mm) : 112 H2 (mm) : 194 H3 (mm) : 29 F1 (mm) : 32.6 F2 (mm) : 108.7 Torque (Nm) : 66.3 Weight (kg) :
	6	BVWNG150	150	56	126	202	29	48.9	144.6	101.4
DN (mm) : 150 L (mm) : 56 H1 (mm) : 126 H2 (mm) : 202 H3 (mm) : 29 F1 (mm) : 48.9 F2 (mm) : 144.6 Torque (Nm) : 101.4 Weight (kg) :
	7	BVWNG200	200	60	162	240	35	70	192.5	149.5
DN (mm) : 200 L (mm) : 60 H1 (mm) : 162 H2 (mm) : 240 H3 (mm) : 35 F1 (mm) : 70 F2 (mm) : 192.5 Torque (Nm) : 149.5 Weight (kg) :
	8	BVWNG250	250	68	193	272	35	90.3	240.5	227.5
DN (mm) : 250 L (mm) : 68 H1 (mm) : 193 H2 (mm) : 272 H3 (mm) : 35 F1 (mm) : 90.3 F2 (mm) : 240.5 Torque (Nm) : 227.5 Weight (kg) :
	9	BVWNG300	300	78	236.5	318	35	111	290.8	377
DN (mm) : 300 L (mm) : 78 H1 (mm) : 236.5 H2 (mm) : 318 H3 (mm) : 35 F1 (mm) : 111 F2 (mm) : 290.8 Torque (Nm) : 377 Weight (kg) :
	10	BVWNG350	350	78	368	267	45	126.9	323.7	859.3
DN (mm) : 350 L (mm) : 78 H1 (mm) : 368 H2 (mm) : 267 H3 (mm) : 45 F1 (mm) : 126.9 F2 (mm) : 323.7 Torque (Nm) : 859.3 Weight (kg) :
	11	BVWNG400	400	102	400	298.6	51.2	149.7	378.8	1458.6
DN (mm) : 400 L (mm) : 102 H1 (mm) : 400 H2 (mm) : 298.6 H3 (mm) : 51.2 F1 (mm) : 149.7 F2 (mm) : 378.8 Torque (Nm) : 1458.6 Weight (kg) :
	12	BVWNG450	450	114	422	318	51.2	166	427.3	1721.2
DN (mm) : 450 L (mm) : 114 H1 (mm) : 422 H2 (mm) : 318 H3 (mm) : 51.2 F1 (mm) : 166 F2 (mm) : 427.3 Torque (Nm) : 1721.2 Weight (kg) :
	13	BVWNG500	500	127	480	355	64.2	178.4	472.8	2745.6
DN (mm) : 500 L (mm) : 127 H1 (mm) : 480 H2 (mm) : 355 H3 (mm) : 64.2 F1 (mm) : 178.4 F2 (mm) : 472.8 Torque (Nm) : 2745.6 Weight (kg) :
	14	BVWNG600	600	154	562	444	70.2	218.4	571.9	3088.8
DN (mm) : 600 L (mm) : 154 H1 (mm) : 562 H2 (mm) : 444 H3 (mm) : 70.2 F1 (mm) : 218.4 F2 (mm) : 571.9 Torque (Nm) : 3088.8 Weight (kg) :

Wafer Butterfly Valve - Gearbox - DINP

Show full data

Variants: 5

	#	Code	DN (mm)	L (mm)	H1 (mm)	H2 (mm)	H3 (mm)	F1 (mm)	F2 (mm)	Torque (Nm)
	1	BVWNG350-DINP	350	78	368	267	45	126.9	323.7	859.3
DN (mm) : 350 L (mm) : 78 H1 (mm) : 368 H2 (mm) : 267 H3 (mm) : 45 F1 (mm) : 126.9 F2 (mm) : 323.7 Torque (Nm) : 859.3 Weight (kg) :
	2	BVWNG400-DINP	400	102	400	298.6	51.2	149.7	378.8	1458.6
DN (mm) : 400 L (mm) : 102 H1 (mm) : 400 H2 (mm) : 298.6 H3 (mm) : 51.2 F1 (mm) : 149.7 F2 (mm) : 378.8 Torque (Nm) : 1458.6 Weight (kg) :
	3	BVWNG450-DINP	450	114	422	318	51.2	166	427.3	1721.2
DN (mm) : 450 L (mm) : 114 H1 (mm) : 422 H2 (mm) : 318 H3 (mm) : 51.2 F1 (mm) : 166 F2 (mm) : 427.3 Torque (Nm) : 1721.2 Weight (kg) :
	4	BVWNG500-DINP	500	127	480	355	64.2	178.4	472.8	2745.6
DN (mm) : 500 L (mm) : 127 H1 (mm) : 480 H2 (mm) : 355 H3 (mm) : 64.2 F1 (mm) : 178.4 F2 (mm) : 472.8 Torque (Nm) : 2745.6 Weight (kg) :
	5	BVWNG600-DINP	600	154	562	444	70.2	218.4	571.9	3088.8
DN (mm) : 600 L (mm) : 154 H1 (mm) : 562 H2 (mm) : 444 H3 (mm) : 70.2 F1 (mm) : 218.4 F2 (mm) : 571.9 Torque (Nm) : 3088.8 Weight (kg) :
