Double Flanged Butterfly Valve

Construction: Flange Concentric Seal On Body Butterfly Valve
Pressure Rating: PN16 (16 Bar)
Face to Face: according to EN558-1 13 Series
Flange Drilling: AS4087 PN16 (Table D), AS2129 Table E
Coatings: Fusion Bonded Epoxy
Mounting Pad: ISO5211
Temperature Range: (Nitrile) -10°C to 90°C
Pressure Testing
Body/Shell Test: 2.4Mpa
Seat Test: 1.76Mpa
Suitable media: W.O.G. etc
Disc: 316 Stainless Steel
Refer to full technical data sheet in downloads

Double Flanged Butterfly Valve - Lever - SS 316 - NBR

Variants: 9

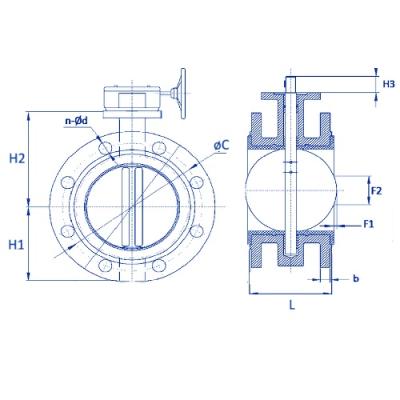

	#	Code	DN (mm)	L (mm)	H1 (mm)	H2 (mm)	H3 (mm)	F1 (mm)	F2 (mm)	Flange Pattern	øC (mm)	n-Ød (mm)	No Bolts
	1	BVFNL050-E	50	108	80	110	29			TABLE E	114	M16	4
DN (mm) : 50 L (mm) : 108 H1 (mm) : 80 H2 (mm) : 110 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 114 n-Ød (mm) : M16 No Bolts : 4 Weight (kg) :
	2	BVFNL065-E	65	112	80	134	29			TABLE E	127	M16	4
DN (mm) : 65 L (mm) : 112 H1 (mm) : 80 H2 (mm) : 134 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 127 n-Ød (mm) : M16 No Bolts : 4 Weight (kg) :
	3	BVFNL080-E	80	114	95	131	29			TABLE E	146	M16	4
DN (mm) : 80 L (mm) : 114 H1 (mm) : 95 H2 (mm) : 131 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 146 n-Ød (mm) : M16 No Bolts : 4 Weight (kg) :
	4	BVFNL100-E	100	127	114	50	29			TABLE E	178	M16	8
DN (mm) : 100 L (mm) : 127 H1 (mm) : 114 H2 (mm) : 50 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 178 n-Ød (mm) : M16 No Bolts : 8 Weight (kg) :
	5	BVFNL125-E	125	140	113	170	29			TABLE E	210	M16	8
DN (mm) : 125 L (mm) : 140 H1 (mm) : 113 H2 (mm) : 170 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 210 n-Ød (mm) : M16 No Bolts : 8 Weight (kg) :
	6	BVFNL150-E	150	140	139	180	29	4.5	52	TABLE E	235	M20	8
DN (mm) : 150 L (mm) : 140 H1 (mm) : 139 H2 (mm) : 180 H3 (mm) : 29 F1 (mm) : 4.5 F2 (mm) : 52 Flange Pattern : TABLE E øC (mm) : 235 n-Ød (mm) : M20 No Bolts : 8 Weight (kg) :
	7	BVFNL200-E	200	152	175	210	35	25.45	134.4	TABLE E	292	M20	8
DN (mm) : 200 L (mm) : 152 H1 (mm) : 175 H2 (mm) : 210 H3 (mm) : 35 F1 (mm) : 25.45 F2 (mm) : 134.4 Flange Pattern : TABLE E øC (mm) : 292 n-Ød (mm) : M20 No Bolts : 8 Weight (kg) :
	8	BVFNL250-E	250	165	204	246	35	43.25	18981	TABLE E	356	M20	12
DN (mm) : 250 L (mm) : 165 H1 (mm) : 204 H2 (mm) : 246 H3 (mm) : 35 F1 (mm) : 43.25 F2 (mm) : 18981 Flange Pattern : TABLE E øC (mm) : 356 n-Ød (mm) : M20 No Bolts : 12 Weight (kg) :
	9	BVFNL300-E	300	178	242	276	35	61.75	243.35	TABLE E	406	M24	12
DN (mm) : 300 L (mm) : 178 H1 (mm) : 242 H2 (mm) : 276 H3 (mm) : 35 F1 (mm) : 61.75 F2 (mm) : 243.35 Flange Pattern : TABLE E øC (mm) : 406 n-Ød (mm) : M24 No Bolts : 12 Weight (kg) :

Double Flanged Butterfly Valve - Gearbox - SS 316 - NBR

Show full data

Variants: 20

	#	Code	DN (mm)	L (mm)	H1 (mm)	H2 (mm)	H3 (mm)	F1 (mm)	F2 (mm)	Flange Pattern	øC (mm)	n-Ød (mm)	No Bolts
	1	BVFNG050-E	50	108	80	110	29			TABLE E	114	M16	4
DN (mm) : 50 L (mm) : 108 H1 (mm) : 80 H2 (mm) : 110 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 114 n-Ød (mm) : M16 No Bolts : 4 Weight (kg) :
	2	BVFNG065-E	65	112	80	134	29			TABLE E	127	M16	4
DN (mm) : 65 L (mm) : 112 H1 (mm) : 80 H2 (mm) : 134 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 127 n-Ød (mm) : M16 No Bolts : 4 Weight (kg) :
	3	BVFNG080-E	80	114	95	131	29			TABLE E	146	M16	4
DN (mm) : 80 L (mm) : 114 H1 (mm) : 95 H2 (mm) : 131 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 146 n-Ød (mm) : M16 No Bolts : 4 Weight (kg) :
	4	BVFNG100-E	100	127	114	50	29			TABLE E	178	M16	8
DN (mm) : 100 L (mm) : 127 H1 (mm) : 114 H2 (mm) : 50 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 178 n-Ød (mm) : M16 No Bolts : 8 Weight (kg) :
	5	BVFNG125-E	125	140	113	170	29			TABLE E	210	M16	8
DN (mm) : 125 L (mm) : 140 H1 (mm) : 113 H2 (mm) : 170 H3 (mm) : 29 F1 (mm) : F2 (mm) : Flange Pattern : TABLE E øC (mm) : 210 n-Ød (mm) : M16 No Bolts : 8 Weight (kg) :
	6	BVFNG150-E	150	140	139	180	29	4.5	52	TABLE E	235	M20	8
DN (mm) : 150 L (mm) : 140 H1 (mm) : 139 H2 (mm) : 180 H3 (mm) : 29 F1 (mm) : 4.5 F2 (mm) : 52 Flange Pattern : TABLE E øC (mm) : 235 n-Ød (mm) : M20 No Bolts : 8 Weight (kg) :
	7	BVFNG200-E	200	152	175	210	35	25.45	134.4	TABLE E	292	M20	8
DN (mm) : 200 L (mm) : 152 H1 (mm) : 175 H2 (mm) : 210 H3 (mm) : 35 F1 (mm) : 25.45 F2 (mm) : 134.4 Flange Pattern : TABLE E øC (mm) : 292 n-Ød (mm) : M20 No Bolts : 8 Weight (kg) :
	8	BVFNG250-E	250	165	204	246	35	43.25	18981	TABLE E	356	M20	12
DN (mm) : 250 L (mm) : 165 H1 (mm) : 204 H2 (mm) : 246 H3 (mm) : 35 F1 (mm) : 43.25 F2 (mm) : 18981 Flange Pattern : TABLE E øC (mm) : 356 n-Ød (mm) : M20 No Bolts : 12 Weight (kg) :
	9	BVFNG300-E	300	178	242	276	35	61.75	243.35	TABLE E	406	M24	12
DN (mm) : 300 L (mm) : 178 H1 (mm) : 242 H2 (mm) : 276 H3 (mm) : 35 F1 (mm) : 61.75 F2 (mm) : 243.35 Flange Pattern : TABLE E øC (mm) : 406 n-Ød (mm) : M24 No Bolts : 12 Weight (kg) :
	10	BVFNG350-E	350	190	253	312	45	71.95	274.57	TABLE E	470	M24	12
DN (mm) : 350 L (mm) : 190 H1 (mm) : 253 H2 (mm) : 312 H3 (mm) : 45 F1 (mm) : 71.95 F2 (mm) : 274.57 Flange Pattern : TABLE E øC (mm) : 470 n-Ød (mm) : M24 No Bolts : 12 Weight (kg) :
	11	BVFNG375-E	375	190	265	350	51.2	79.5	300	TABLE E	495	M24	12
DN (mm) : 375 L (mm) : 190 H1 (mm) : 265 H2 (mm) : 350 H3 (mm) : 51.2 F1 (mm) : 79.5 F2 (mm) : 300 Flange Pattern : TABLE E øC (mm) : 495 n-Ød (mm) : M24 No Bolts : 12 Weight (kg) :
	12	BVFNG400-E	400	216	282	343	51.2	87.1	324.96	TABLE E	521	M24	12
DN (mm) : 400 L (mm) : 216 H1 (mm) : 282 H2 (mm) : 343 H3 (mm) : 51.2 F1 (mm) : 87.1 F2 (mm) : 324.96 Flange Pattern : TABLE E øC (mm) : 521 n-Ød (mm) : M24 No Bolts : 12 Weight (kg) :
	13	BVFNG450-E	450	222	323	381	51.2	109.6	381.28	TABLE E	584	M24	16
DN (mm) : 450 L (mm) : 222 H1 (mm) : 323 H2 (mm) : 381 H3 (mm) : 51.2 F1 (mm) : 109.6 F2 (mm) : 381.28 Flange Pattern : TABLE E øC (mm) : 584 n-Ød (mm) : M24 No Bolts : 16 Weight (kg) :
	14	BVFNG500-E	500	229	348	433	64.2	131.45	435.34	TABLE E	641	M24	16
DN (mm) : 500 L (mm) : 229 H1 (mm) : 348 H2 (mm) : 433 H3 (mm) : 64.2 F1 (mm) : 131.45 F2 (mm) : 435.34 Flange Pattern : TABLE E øC (mm) : 641 n-Ød (mm) : M24 No Bolts : 16 Weight (kg) :
	15	BVFNG550-E	550	267	385	500	70.2	136	470	TABLE E	699	M27	16
DN (mm) : 550 L (mm) : 267 H1 (mm) : 385 H2 (mm) : 500 H3 (mm) : 70.2 F1 (mm) : 136 F2 (mm) : 470 Flange Pattern : TABLE E øC (mm) : 699 n-Ød (mm) : M27 No Bolts : 16 Weight (kg) :
	16	BVFNG600-E	600	267	416	518	70.2	163	529.49	TABLE E	756	M30	16
DN (mm) : 600 L (mm) : 267 H1 (mm) : 416 H2 (mm) : 518 H3 (mm) : 70.2 F1 (mm) : 163 F2 (mm) : 529.49 Flange Pattern : TABLE E øC (mm) : 756 n-Ød (mm) : M30 No Bolts : 16 Weight (kg) :
	17	BVFNG700-E	700	292	479	562	66	199.9	627.15	TABLE E	845	M30	20
DN (mm) : 700 L (mm) : 292 H1 (mm) : 479 H2 (mm) : 562 H3 (mm) : 66 F1 (mm) : 199.9 F2 (mm) : 627.15 Flange Pattern : TABLE E øC (mm) : 845 n-Ød (mm) : M30 No Bolts : 20 Weight (kg) :
	18	BVFNG750-E	750	305	474	592	66	214.6	674.25	TABLE E	927	M33	20
DN (mm) : 750 L (mm) : 305 H1 (mm) : 474 H2 (mm) : 592 H3 (mm) : 66 F1 (mm) : 214.6 F2 (mm) : 674.25 Flange Pattern : TABLE E øC (mm) : 927 n-Ød (mm) : M33 No Bolts : 20 Weight (kg) :
	19	BVFNG800-E	800	318	532	622	66	237.05	725.46	TABLE E	984	M33	20
DN (mm) : 800 L (mm) : 318 H1 (mm) : 532 H2 (mm) : 622 H3 (mm) : 66 F1 (mm) : 237.05 F2 (mm) : 725.46 Flange Pattern : TABLE E øC (mm) : 984 n-Ød (mm) : M33 No Bolts : 20 Weight (kg) :
	20	BVFNG900-E	900	330	555	690	118	266	795	TABLE E	1092	36	24
DN (mm) : 900 L (mm) : 330 H1 (mm) : 555 H2 (mm) : 690 H3 (mm) : 118 F1 (mm) : 266 F2 (mm) : 795 Flange Pattern : TABLE E øC (mm) : 1092 n-Ød (mm) : 36 No Bolts : 24 Weight (kg) :
