Tee

Material: PE 100-RC
Application: water and gas

Tee - Long Spigot - Equal - SDR11

Variants: 21

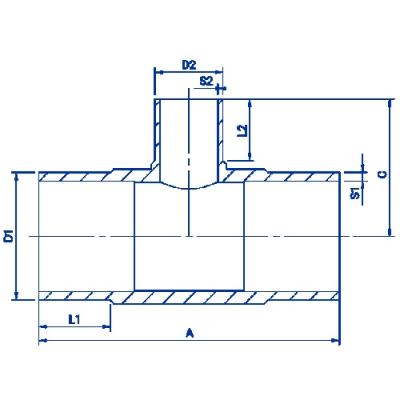

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)	Weight (kg)
	1	TLS11025	25	-	117	59	39	-	3	-	0.04
D1 (mm) : 25 D2 (mm) : - A (mm) : 117 C (mm) : 59 L1 (mm) : 39 L2 (mm) : - S1 (mm) : 3 S2 (mm) : - Weight (kg) : 0.04
	2	TLS11032	32	-	139	67	46	-	3	-	0.06
D1 (mm) : 32 D2 (mm) : - A (mm) : 139 C (mm) : 67 L1 (mm) : 46 L2 (mm) : - S1 (mm) : 3 S2 (mm) : - Weight (kg) : 0.06
	3	TLS11040	40	-	165	84	50	-	3.7	-	0.11
D1 (mm) : 40 D2 (mm) : - A (mm) : 165 C (mm) : 84 L1 (mm) : 50 L2 (mm) : - S1 (mm) : 3.7 S2 (mm) : - Weight (kg) : 0.11
	4	TLS11050	50	-	189	95	56	-	4.6	-	0.18
D1 (mm) : 50 D2 (mm) : - A (mm) : 189 C (mm) : 95 L1 (mm) : 56 L2 (mm) : - S1 (mm) : 4.6 S2 (mm) : - Weight (kg) : 0.18
	5	TLS11063	63	-	216	105	65	-	5.8	-	0.34
D1 (mm) : 63 D2 (mm) : - A (mm) : 216 C (mm) : 105 L1 (mm) : 65 L2 (mm) : - S1 (mm) : 5.8 S2 (mm) : - Weight (kg) : 0.34
	6	TLS11075	75	-	248	122	72	-	6.8	-	0.54
D1 (mm) : 75 D2 (mm) : - A (mm) : 248 C (mm) : 122 L1 (mm) : 72 L2 (mm) : - S1 (mm) : 6.8 S2 (mm) : - Weight (kg) : 0.54
	7	TLS11090	90	-	292	146	84	-	5.4	-	0.87
D1 (mm) : 90 D2 (mm) : - A (mm) : 292 C (mm) : 146 L1 (mm) : 84 L2 (mm) : - S1 (mm) : 5.4 S2 (mm) : - Weight (kg) : 0.87
	8	TLS11110	110	-	315	157	87	-	10	-	1.35
D1 (mm) : 110 D2 (mm) : - A (mm) : 315 C (mm) : 157 L1 (mm) : 87 L2 (mm) : - S1 (mm) : 10 S2 (mm) : - Weight (kg) : 1.35
	9	TLS11125	125	-	332	165	90	-	11.4	-	1.95
D1 (mm) : 125 D2 (mm) : - A (mm) : 332 C (mm) : 165 L1 (mm) : 90 L2 (mm) : - S1 (mm) : 11.4 S2 (mm) : - Weight (kg) : 1.95
	10	TLS11140	140	-	399	200	104	-	12.7	-	3.21
D1 (mm) : 140 D2 (mm) : - A (mm) : 399 C (mm) : 200 L1 (mm) : 104 L2 (mm) : - S1 (mm) : 12.7 S2 (mm) : - Weight (kg) : 3.21
	11	TLS11160	160	-	396	200	106	-	14.6	-	3.5
D1 (mm) : 160 D2 (mm) : - A (mm) : 396 C (mm) : 200 L1 (mm) : 106 L2 (mm) : - S1 (mm) : 14.6 S2 (mm) : - Weight (kg) : 3.5
	12	TLS11180	180	-	430	219	110	-	16.4	-	4.9
D1 (mm) : 180 D2 (mm) : - A (mm) : 430 C (mm) : 219 L1 (mm) : 110 L2 (mm) : - S1 (mm) : 16.4 S2 (mm) : - Weight (kg) : 4.9
	13	TLS11200	200	-	471	235	121	-	18.2	-	6.55
D1 (mm) : 200 D2 (mm) : - A (mm) : 471 C (mm) : 235 L1 (mm) : 121 L2 (mm) : - S1 (mm) : 18.2 S2 (mm) : - Weight (kg) : 6.55
	14	TLS11225	225	-	507	261	127	-	20.5	-	8.95
D1 (mm) : 225 D2 (mm) : - A (mm) : 507 C (mm) : 261 L1 (mm) : 127 L2 (mm) : - S1 (mm) : 20.5 S2 (mm) : - Weight (kg) : 8.95
	15	TLS11250	250	-	556	281	135	-	22.7	-	12.32
D1 (mm) : 250 D2 (mm) : - A (mm) : 556 C (mm) : 281 L1 (mm) : 135 L2 (mm) : - S1 (mm) : 22.7 S2 (mm) : - Weight (kg) : 12.32
	16	TLS11280	280	-	610	350	146	-	25.4	-	16.36
D1 (mm) : 280 D2 (mm) : - A (mm) : 610 C (mm) : 350 L1 (mm) : 146 L2 (mm) : - S1 (mm) : 25.4 S2 (mm) : - Weight (kg) : 16.36
	17	TLS11315	315	-	665	330	155	-	28.6	-	23.05
D1 (mm) : 315 D2 (mm) : - A (mm) : 665 C (mm) : 330 L1 (mm) : 155 L2 (mm) : - S1 (mm) : 28.6 S2 (mm) : - Weight (kg) : 23.05
	18	TLS11355	355	-	829	414	167	-	32.2	-	38.02
D1 (mm) : 355 D2 (mm) : - A (mm) : 829 C (mm) : 414 L1 (mm) : 167 L2 (mm) : - S1 (mm) : 32.2 S2 (mm) : - Weight (kg) : 38.02
	19	TLS11400	400	-	913	457	198	-	36.3	-	52.01
D1 (mm) : 400 D2 (mm) : - A (mm) : 913 C (mm) : 457 L1 (mm) : 198 L2 (mm) : - S1 (mm) : 36.3 S2 (mm) : - Weight (kg) : 52.01
	20	TLS11450	450	-	954	477	198	-	40.9	-	74.6
D1 (mm) : 450 D2 (mm) : - A (mm) : 954 C (mm) : 477 L1 (mm) : 198 L2 (mm) : - S1 (mm) : 40.9 S2 (mm) : - Weight (kg) : 74.6
	21	TLS11500	500	-	1050	525	218	-	45.4	-	100
D1 (mm) : 500 D2 (mm) : - A (mm) : 1050 C (mm) : 525 L1 (mm) : 218 L2 (mm) : - S1 (mm) : 45.4 S2 (mm) : - Weight (kg) : 100

Tee - Long Spigot - Equal - SDR17

Show full data

Variants: 17

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)	Weight (kg)
	1	TLS17063	63	-	222	113	63	-	3.8	-	0.26
D1 (mm) : 63 D2 (mm) : - A (mm) : 222 C (mm) : 113 L1 (mm) : 63 L2 (mm) : - S1 (mm) : 3.8 S2 (mm) : - Weight (kg) : 0.26
	2	TLS17075	75	-	246	122	72	-	4.5	-	0.4
D1 (mm) : 75 D2 (mm) : - A (mm) : 246 C (mm) : 122 L1 (mm) : 72 L2 (mm) : - S1 (mm) : 4.5 S2 (mm) : - Weight (kg) : 0.4
	3	TLS17090	90	-	285	142	81	-	5.4	-	0.6
D1 (mm) : 90 D2 (mm) : - A (mm) : 285 C (mm) : 142 L1 (mm) : 81 L2 (mm) : - S1 (mm) : 5.4 S2 (mm) : - Weight (kg) : 0.6
	4	TLS17110	110	-	319	158	88	-	6.6	-	1.04
D1 (mm) : 110 D2 (mm) : - A (mm) : 319 C (mm) : 158 L1 (mm) : 88 L2 (mm) : - S1 (mm) : 6.6 S2 (mm) : - Weight (kg) : 1.04
	5	TLS17125	125	-	331	165	90	-	7.4	-	1.32
D1 (mm) : 125 D2 (mm) : - A (mm) : 331 C (mm) : 165 L1 (mm) : 90 L2 (mm) : - S1 (mm) : 7.4 S2 (mm) : - Weight (kg) : 1.32
	6	TLS17140	140	-	395	197	104	-	8.3	-	2.21
D1 (mm) : 140 D2 (mm) : - A (mm) : 395 C (mm) : 197 L1 (mm) : 104 L2 (mm) : - S1 (mm) : 8.3 S2 (mm) : - Weight (kg) : 2.21
	7	TLS17160	160	-	396	200	104	-	9.5	-	2.53
D1 (mm) : 160 D2 (mm) : - A (mm) : 396 C (mm) : 200 L1 (mm) : 104 L2 (mm) : - S1 (mm) : 9.5 S2 (mm) : - Weight (kg) : 2.53
	8	TLS17180	180	-	427	215	110	-	10.7	-	3.49
D1 (mm) : 180 D2 (mm) : - A (mm) : 427 C (mm) : 215 L1 (mm) : 110 L2 (mm) : - S1 (mm) : 10.7 S2 (mm) : - Weight (kg) : 3.49
	9	TLS17200	200	-	466	240	118	-	11.9	-	4.59
D1 (mm) : 200 D2 (mm) : - A (mm) : 466 C (mm) : 240 L1 (mm) : 118 L2 (mm) : - S1 (mm) : 11.9 S2 (mm) : - Weight (kg) : 4.59
	10	TLS17225	225	-	505	251	126.5	-	13.4	-	6.2
D1 (mm) : 225 D2 (mm) : - A (mm) : 505 C (mm) : 251 L1 (mm) : 126.5 L2 (mm) : - S1 (mm) : 13.4 S2 (mm) : - Weight (kg) : 6.2
	11	TLS17250	250	-	557	279	136	-	14.8	-	8.37
D1 (mm) : 250 D2 (mm) : - A (mm) : 557 C (mm) : 279 L1 (mm) : 136 L2 (mm) : - S1 (mm) : 14.8 S2 (mm) : - Weight (kg) : 8.37
	12	TLS17280	280	-	610	305	145	-	16.6	-	11.3
D1 (mm) : 280 D2 (mm) : - A (mm) : 610 C (mm) : 305 L1 (mm) : 145 L2 (mm) : - S1 (mm) : 16.6 S2 (mm) : - Weight (kg) : 11.3
	13	TLS17315	315	-	665	330	155	-	18.7	-	15.5
D1 (mm) : 315 D2 (mm) : - A (mm) : 665 C (mm) : 330 L1 (mm) : 155 L2 (mm) : - S1 (mm) : 18.7 S2 (mm) : - Weight (kg) : 15.5
	14	TLS17355	355	-	818	408	165	-	21.1	-	25.98
D1 (mm) : 355 D2 (mm) : - A (mm) : 818 C (mm) : 408 L1 (mm) : 165 L2 (mm) : - S1 (mm) : 21.1 S2 (mm) : - Weight (kg) : 25.98
	15	TLS17400	400	-	910	455	197	-	23.7	-	36.06
D1 (mm) : 400 D2 (mm) : - A (mm) : 910 C (mm) : 455 L1 (mm) : 197 L2 (mm) : - S1 (mm) : 23.7 S2 (mm) : - Weight (kg) : 36.06
	16	TLS17450	450	-	955	478	197	-	26.7	-	50.62
D1 (mm) : 450 D2 (mm) : - A (mm) : 955 C (mm) : 478 L1 (mm) : 197 L2 (mm) : - S1 (mm) : 26.7 S2 (mm) : - Weight (kg) : 50.62
	17	TLS17500	500	-	1050	525	218	-	29.7	-	68.32
D1 (mm) : 500 D2 (mm) : - A (mm) : 1050 C (mm) : 525 L1 (mm) : 218 L2 (mm) : - S1 (mm) : 29.7 S2 (mm) : - Weight (kg) : 68.32

Tee - Butt Weld - Equal - SDR9

Show full data

Variants: 4

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)
	1	T09200	200	-	440	220	100	-	11.9	-
D1 (mm) : 200 D2 (mm) : - A (mm) : 440 C (mm) : 220 L1 (mm) : 100 L2 (mm) : - S1 (mm) : 11.9 S2 (mm) : - Weight (kg) :
	2	T09225	225	-	470	235	100	-	13.4	-
D1 (mm) : 225 D2 (mm) : - A (mm) : 470 C (mm) : 235 L1 (mm) : 100 L2 (mm) : - S1 (mm) : 13.4 S2 (mm) : - Weight (kg) :
	3	T09250	250	-	596	267	132	-	14.8	-
D1 (mm) : 250 D2 (mm) : - A (mm) : 596 C (mm) : 267 L1 (mm) : 132 L2 (mm) : - S1 (mm) : 14.8 S2 (mm) : - Weight (kg) :
	4	T09315	315	-	575	285	115	-	18.7	-
D1 (mm) : 315 D2 (mm) : - A (mm) : 575 C (mm) : 285 L1 (mm) : 115 L2 (mm) : - S1 (mm) : 18.7 S2 (mm) : - Weight (kg) :

Tee - Butt Weld - Equal - SDR11

Show full data

Variants: 5

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)
	1	T11400	400	-	776	370	112	-	36.3	-
D1 (mm) : 400 D2 (mm) : - A (mm) : 776 C (mm) : 370 L1 (mm) : 112 L2 (mm) : - S1 (mm) : 36.3 S2 (mm) : - Weight (kg) :
	2	T11450	450	-	820	394	130	-	40.9	-
D1 (mm) : 450 D2 (mm) : - A (mm) : 820 C (mm) : 394 L1 (mm) : 130 L2 (mm) : - S1 (mm) : 40.9 S2 (mm) : - Weight (kg) :
	3	T11500	500	-	847	425	136	-	45.5	-
D1 (mm) : 500 D2 (mm) : - A (mm) : 847 C (mm) : 425 L1 (mm) : 136 L2 (mm) : - S1 (mm) : 45.5 S2 (mm) : - Weight (kg) :
	4	T11560	560	-	930	495	203	-	50.9	-
D1 (mm) : 560 D2 (mm) : - A (mm) : 930 C (mm) : 495 L1 (mm) : 203 L2 (mm) : - S1 (mm) : 50.9 S2 (mm) : - Weight (kg) :
	5	T11630	630	-	1170	510	142	-	57.3	-
D1 (mm) : 630 D2 (mm) : - A (mm) : 1170 C (mm) : 510 L1 (mm) : 142 L2 (mm) : - S1 (mm) : 57.3 S2 (mm) : - Weight (kg) :

Tee - Butt Weld - Equal - SDR17

Show full data

Variants: 6

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)
	1	T17400	400	-	776	370	122	-	23.7
D1 (mm) : 400 D2 (mm) : - A (mm) : 776 C (mm) : 370 L1 (mm) : 122 L2 (mm) : - S1 (mm) : 23.7 S2 (mm) : Weight (kg) :
	2	T17450	450	-	820	394	130	-	26.7
D1 (mm) : 450 D2 (mm) : - A (mm) : 820 C (mm) : 394 L1 (mm) : 130 L2 (mm) : - S1 (mm) : 26.7 S2 (mm) : Weight (kg) :
	3	T17500	500	-	854	415	137	-	29.7
D1 (mm) : 500 D2 (mm) : - A (mm) : 854 C (mm) : 415 L1 (mm) : 137 L2 (mm) : - S1 (mm) : 29.7 S2 (mm) : Weight (kg) :
	4	T17560	560	-	930	495	203	-	33
D1 (mm) : 560 D2 (mm) : - A (mm) : 930 C (mm) : 495 L1 (mm) : 203 L2 (mm) : - S1 (mm) : 33 S2 (mm) : Weight (kg) :
	5	T17630	630	-	1170	510	142	-	37.1
D1 (mm) : 630 D2 (mm) : - A (mm) : 1170 C (mm) : 510 L1 (mm) : 142 L2 (mm) : - S1 (mm) : 37.1 S2 (mm) : Weight (kg) :
	6	T17710	710	-	1095	600	190	-	42.1
D1 (mm) : 710 D2 (mm) : - A (mm) : 1095 C (mm) : 600 L1 (mm) : 190 L2 (mm) : - S1 (mm) : 42.1 S2 (mm) : Weight (kg) :

Tee - Long Spigot - Reducing - SDR17

Show full data

Variants: 44

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)	Weight (kg)
	1	TRLS17063050	63	50	216	102.5	60	56	3.8	4.6	0.3
D1 (mm) : 63 D2 (mm) : 50 A (mm) : 216 C (mm) : 102.5 L1 (mm) : 60 L2 (mm) : 56 S1 (mm) : 3.8 S2 (mm) : 4.6 Weight (kg) : 0.3
	2	TRLS17075050	75	50	257	110	70	56	4.5	4.6	0.5
D1 (mm) : 75 D2 (mm) : 50 A (mm) : 257 C (mm) : 110 L1 (mm) : 70 L2 (mm) : 56 S1 (mm) : 4.5 S2 (mm) : 4.6 Weight (kg) : 0.5
	3	TRLS17075063	75	63	255	117	70	63	4.5	3.8	0.45
D1 (mm) : 75 D2 (mm) : 63 A (mm) : 255 C (mm) : 117 L1 (mm) : 70 L2 (mm) : 63 S1 (mm) : 4.5 S2 (mm) : 3.8 Weight (kg) : 0.45
	4	TRLS17090050	90	50	250	118	80	69	5.4	4.6	0.7
D1 (mm) : 90 D2 (mm) : 50 A (mm) : 250 C (mm) : 118 L1 (mm) : 80 L2 (mm) : 69 S1 (mm) : 5.4 S2 (mm) : 4.6 Weight (kg) : 0.7
	5	TRLS17090063	90	63	287	131	83	67	5.4	3.8	0.53
D1 (mm) : 90 D2 (mm) : 63 A (mm) : 287 C (mm) : 131 L1 (mm) : 83 L2 (mm) : 67 S1 (mm) : 5.4 S2 (mm) : 3.8 Weight (kg) : 0.53
	6	TRLS17090075	90	75	272	138	73	68	5.4	4.5	0.59
D1 (mm) : 90 D2 (mm) : 75 A (mm) : 272 C (mm) : 138 L1 (mm) : 73 L2 (mm) : 68 S1 (mm) : 5.4 S2 (mm) : 4.5 Weight (kg) : 0.59
	7	TRLS17110063	110	63	315	143	88	68	6.6	3.8	0.92
D1 (mm) : 110 D2 (mm) : 63 A (mm) : 315 C (mm) : 143 L1 (mm) : 88 L2 (mm) : 68 S1 (mm) : 6.6 S2 (mm) : 3.8 Weight (kg) : 0.92
	8	TRLS17110075	110	75	311	152	83	70	6.6	4.5	0.9
D1 (mm) : 110 D2 (mm) : 75 A (mm) : 311 C (mm) : 152 L1 (mm) : 83 L2 (mm) : 70 S1 (mm) : 6.6 S2 (mm) : 4.5 Weight (kg) : 0.9
	9	TRLS17110090	110	90	317	157	87	84	6.6	5.4	1
D1 (mm) : 110 D2 (mm) : 90 A (mm) : 317 C (mm) : 157 L1 (mm) : 87 L2 (mm) : 84 S1 (mm) : 6.6 S2 (mm) : 5.4 Weight (kg) : 1
	10	TRLS17125063	125	63	330	148	89	67	7.4	3.8	1.15
D1 (mm) : 125 D2 (mm) : 63 A (mm) : 330 C (mm) : 148 L1 (mm) : 89 L2 (mm) : 67 S1 (mm) : 7.4 S2 (mm) : 3.8 Weight (kg) : 1.15
	11	TRLS17125090	125	90	330	165	88	82	7.4	5.4	1.21
D1 (mm) : 125 D2 (mm) : 90 A (mm) : 330 C (mm) : 165 L1 (mm) : 88 L2 (mm) : 82 S1 (mm) : 7.4 S2 (mm) : 5.4 Weight (kg) : 1.21
	12	TRLS17125110	125	110	331	163	89	85	7.4	6.6	1.26
D1 (mm) : 125 D2 (mm) : 110 A (mm) : 331 C (mm) : 163 L1 (mm) : 89 L2 (mm) : 85 S1 (mm) : 7.4 S2 (mm) : 6.6 Weight (kg) : 1.26
	13	TRLS17140110	140	110	334	166	93	84	8.3	6.6
D1 (mm) : 140 D2 (mm) : 110 A (mm) : 334 C (mm) : 166 L1 (mm) : 93 L2 (mm) : 84 S1 (mm) : 8.3 S2 (mm) : 6.6 Weight (kg) :
	14	TRLS17160063	160	63	395	170	104	71	9.5	3.8	2.13
D1 (mm) : 160 D2 (mm) : 63 A (mm) : 395 C (mm) : 170 L1 (mm) : 104 L2 (mm) : 71 S1 (mm) : 9.5 S2 (mm) : 3.8 Weight (kg) : 2.13
	15	TRLS17160075	160	75	395	185	103	85	9.5	4.5	2.22
D1 (mm) : 160 D2 (mm) : 75 A (mm) : 395 C (mm) : 185 L1 (mm) : 103 L2 (mm) : 85 S1 (mm) : 9.5 S2 (mm) : 4.5 Weight (kg) : 2.22
	16	TRLS17160090	160	90	395	183	103	89	9.5	5.4	2.27
D1 (mm) : 160 D2 (mm) : 90 A (mm) : 395 C (mm) : 183 L1 (mm) : 103 L2 (mm) : 89 S1 (mm) : 9.5 S2 (mm) : 5.4 Weight (kg) : 2.27
	17	TRLS17160110	160	110	425	195	110	84	9.5	6.6	3.01
D1 (mm) : 160 D2 (mm) : 110 A (mm) : 425 C (mm) : 195 L1 (mm) : 110 L2 (mm) : 84 S1 (mm) : 9.5 S2 (mm) : 6.6 Weight (kg) : 3.01
	18	TRLS17160125	160	125	380	190	98	100	9.5	7.4
D1 (mm) : 160 D2 (mm) : 125 A (mm) : 380 C (mm) : 190 L1 (mm) : 98 L2 (mm) : 100 S1 (mm) : 9.5 S2 (mm) : 7.4 Weight (kg) :
	19	TRLS17180090	180	90	426	190	110	87	10.7	5.4	3.07
D1 (mm) : 180 D2 (mm) : 90 A (mm) : 426 C (mm) : 190 L1 (mm) : 110 L2 (mm) : 87 S1 (mm) : 10.7 S2 (mm) : 5.4 Weight (kg) : 3.07
	20	TRLS17180110	180	110	425	210	110	103	10.7	6.6	3.3
D1 (mm) : 180 D2 (mm) : 110 A (mm) : 425 C (mm) : 210 L1 (mm) : 110 L2 (mm) : 103 S1 (mm) : 10.7 S2 (mm) : 6.6 Weight (kg) : 3.3
	21	TRLS17180160	180	160	504	216	125	82	10.7	9.5	5.01
D1 (mm) : 180 D2 (mm) : 160 A (mm) : 504 C (mm) : 216 L1 (mm) : 125 L2 (mm) : 82 S1 (mm) : 10.7 S2 (mm) : 9.5 Weight (kg) : 5.01
	22	TRLS17200063	200	63	465	198	120	89	11.9	3.8	4.02
D1 (mm) : 200 D2 (mm) : 63 A (mm) : 465 C (mm) : 198 L1 (mm) : 120 L2 (mm) : 89 S1 (mm) : 11.9 S2 (mm) : 3.8 Weight (kg) : 4.02
	23	TRLS17200090	200	90	465	223	119	105	11.9	5.4	4.25
D1 (mm) : 200 D2 (mm) : 90 A (mm) : 465 C (mm) : 223 L1 (mm) : 119 L2 (mm) : 105 S1 (mm) : 11.9 S2 (mm) : 5.4 Weight (kg) : 4.25
	24	TRLS17200110	200	110	555	226	129	82	11.9	6.6	7.05
D1 (mm) : 200 D2 (mm) : 110 A (mm) : 555 C (mm) : 226 L1 (mm) : 129 L2 (mm) : 82 S1 (mm) : 11.9 S2 (mm) : 6.6 Weight (kg) : 7.05
	25	TRLS17200160	200	160	505	235	126	104	11.9	9.5	5.53
D1 (mm) : 200 D2 (mm) : 160 A (mm) : 505 C (mm) : 235 L1 (mm) : 126 L2 (mm) : 104 S1 (mm) : 11.9 S2 (mm) : 9.5 Weight (kg) : 5.53
	26	TRLS17225090	225	90	550	236	135	90	13.4	5.4	6.86
D1 (mm) : 225 D2 (mm) : 90 A (mm) : 550 C (mm) : 236 L1 (mm) : 135 L2 (mm) : 90 S1 (mm) : 13.4 S2 (mm) : 5.4 Weight (kg) : 6.86
	27	TRLS17225110	225	110	550	250	135	105	13.4	6.6	7.49
D1 (mm) : 225 D2 (mm) : 110 A (mm) : 550 C (mm) : 250 L1 (mm) : 135 L2 (mm) : 105 S1 (mm) : 13.4 S2 (mm) : 6.6 Weight (kg) : 7.49
	28	TRLS17226160	225	160	550	270	135	126	13.4	9.5	7.82
D1 (mm) : 225 D2 (mm) : 160 A (mm) : 550 C (mm) : 270 L1 (mm) : 135 L2 (mm) : 126 S1 (mm) : 13.4 S2 (mm) : 9.5 Weight (kg) : 7.82
	29	TRLS17225200	225	200	466	254	130	102	13.4	11.9
D1 (mm) : 225 D2 (mm) : 200 A (mm) : 466 C (mm) : 254 L1 (mm) : 130 L2 (mm) : 102 S1 (mm) : 13.4 S2 (mm) : 11.9 Weight (kg) :
	30	TRLS17250110	250	110	605	255	145	90	14.8	6.6	10.97
D1 (mm) : 250 D2 (mm) : 110 A (mm) : 605 C (mm) : 255 L1 (mm) : 145 L2 (mm) : 90 S1 (mm) : 14.8 S2 (mm) : 6.6 Weight (kg) : 10.97
	31	TRLS17250160	250	160	600	280	145	106	14.8	9.5	10.9
D1 (mm) : 250 D2 (mm) : 160 A (mm) : 600 C (mm) : 280 L1 (mm) : 145 L2 (mm) : 106 S1 (mm) : 14.8 S2 (mm) : 9.5 Weight (kg) : 10.9
	32	TRLS17250225	250	225	605	290	145	126	14.8	13.4
D1 (mm) : 250 D2 (mm) : 225 A (mm) : 605 C (mm) : 290 L1 (mm) : 145 L2 (mm) : 126 S1 (mm) : 14.8 S2 (mm) : 13.4 Weight (kg) :
	33	TRLS17280110	280	110	605	295	144	135	16.6	6.6	14.09
D1 (mm) : 280 D2 (mm) : 110 A (mm) : 605 C (mm) : 295 L1 (mm) : 144 L2 (mm) : 135 S1 (mm) : 16.6 S2 (mm) : 6.6 Weight (kg) : 14.09
	34	TRLS17280160	280	160	663	270	156	90	16.6	9.5	14.42
D1 (mm) : 280 D2 (mm) : 160 A (mm) : 663 C (mm) : 270 L1 (mm) : 156 L2 (mm) : 90 S1 (mm) : 16.6 S2 (mm) : 9.5 Weight (kg) : 14.42
	35	TRLS17280225	280	225	660	290	155	106	16.6	13.4	15.18
D1 (mm) : 280 D2 (mm) : 225 A (mm) : 660 C (mm) : 290 L1 (mm) : 155 L2 (mm) : 106 S1 (mm) : 16.6 S2 (mm) : 13.4 Weight (kg) : 15.18
	36	TRLS17280250	280	250	660	307	155	128	16.6	14.8	15.72
D1 (mm) : 280 D2 (mm) : 250 A (mm) : 660 C (mm) : 307 L1 (mm) : 155 L2 (mm) : 128 S1 (mm) : 16.6 S2 (mm) : 14.8 Weight (kg) : 15.72
	37	TRLS17315110	315	110	665	320	156	138	18.7	6.6	19.2
D1 (mm) : 315 D2 (mm) : 110 A (mm) : 665 C (mm) : 320 L1 (mm) : 156 L2 (mm) : 138 S1 (mm) : 18.7 S2 (mm) : 6.6 Weight (kg) : 19.2
	38	TRLS17315160	315	160	660	290	155	106	18.7	9.5	19.45
D1 (mm) : 315 D2 (mm) : 160 A (mm) : 660 C (mm) : 290 L1 (mm) : 155 L2 (mm) : 106 S1 (mm) : 18.7 S2 (mm) : 9.5 Weight (kg) : 19.45
	39	TRLS17315200	315	200	640	331	168	130	18.7	11.9
D1 (mm) : 315 D2 (mm) : 200 A (mm) : 640 C (mm) : 331 L1 (mm) : 168 L2 (mm) : 130 S1 (mm) : 18.7 S2 (mm) : 11.9 Weight (kg) :
	40	TRLS17315225	315	225	660	307	155	128	18.7	13.4	20.31
D1 (mm) : 315 D2 (mm) : 225 A (mm) : 660 C (mm) : 307 L1 (mm) : 155 L2 (mm) : 128 S1 (mm) : 18.7 S2 (mm) : 13.4 Weight (kg) : 20.31
	41	TRLS17315250	315	250	665	320	156	138	18.7	14.8	20.68
D1 (mm) : 315 D2 (mm) : 250 A (mm) : 665 C (mm) : 320 L1 (mm) : 156 L2 (mm) : 138 S1 (mm) : 18.7 S2 (mm) : 14.8 Weight (kg) : 20.68
	42	TRLS17355200	355	200	646	352	197	149	21.1	11.9
D1 (mm) : 355 D2 (mm) : 200 A (mm) : 646 C (mm) : 352 L1 (mm) : 197 L2 (mm) : 149 S1 (mm) : 21.1 S2 (mm) : 11.9 Weight (kg) :
	43	TRLS17355250	355	250	634	368	166	164	21.1	14.8
D1 (mm) : 355 D2 (mm) : 250 A (mm) : 634 C (mm) : 368 L1 (mm) : 166 L2 (mm) : 164 S1 (mm) : 21.1 S2 (mm) : 14.8 Weight (kg) :
	44	TRLS17400200	400	200	594	360	176	138	23.7	11.9
D1 (mm) : 400 D2 (mm) : 200 A (mm) : 594 C (mm) : 360 L1 (mm) : 176 L2 (mm) : 138 S1 (mm) : 23.7 S2 (mm) : 11.9 Weight (kg) :

Tee - Long Spigot - Reducing - SDR11

Show full data

Variants: 49

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)	Weight (kg)
	1	TRLS11063032	63	32	200	93	63	50	5.8	2.9
D1 (mm) : 63 D2 (mm) : 32 A (mm) : 200 C (mm) : 93 L1 (mm) : 63 L2 (mm) : 50 S1 (mm) : 5.8 S2 (mm) : 2.9 Weight (kg) :
	2	TRLS11063040	63	40	186	88	56	53	5.8	3.7
D1 (mm) : 63 D2 (mm) : 40 A (mm) : 186 C (mm) : 88 L1 (mm) : 56 L2 (mm) : 53 S1 (mm) : 5.8 S2 (mm) : 3.7 Weight (kg) :
	3	TRLS11063050	63	50	216	102.5	60	56	5.8	4.6	4.6
D1 (mm) : 63 D2 (mm) : 50 A (mm) : 216 C (mm) : 102.5 L1 (mm) : 60 L2 (mm) : 56 S1 (mm) : 5.8 S2 (mm) : 4.6 Weight (kg) : 4.6
	4	TRLS11075040	75	40	220	113	70	68	6.8	3.7
D1 (mm) : 75 D2 (mm) : 40 A (mm) : 220 C (mm) : 113 L1 (mm) : 70 L2 (mm) : 68 S1 (mm) : 6.8 S2 (mm) : 3.7 Weight (kg) :
	5	TRLS11075050	75	50	257	110	70	56	6.8	4.6	4.6
D1 (mm) : 75 D2 (mm) : 50 A (mm) : 257 C (mm) : 110 L1 (mm) : 70 L2 (mm) : 56 S1 (mm) : 6.8 S2 (mm) : 4.6 Weight (kg) : 4.6
	6	TRLS11075063	75	63	252	117	70	63	6.8	5.8	5.8
D1 (mm) : 75 D2 (mm) : 63 A (mm) : 252 C (mm) : 117 L1 (mm) : 70 L2 (mm) : 63 S1 (mm) : 6.8 S2 (mm) : 5.8 Weight (kg) : 5.8
	7	TRLS11090050	90	50	250	118	80	69	8.2	4.6
D1 (mm) : 90 D2 (mm) : 50 A (mm) : 250 C (mm) : 118 L1 (mm) : 80 L2 (mm) : 69 S1 (mm) : 8.2 S2 (mm) : 4.6 Weight (kg) :
	8	TRLS11090063	90	63	284	127	81	66	8.2	5.8	5.8
D1 (mm) : 90 D2 (mm) : 63 A (mm) : 284 C (mm) : 127 L1 (mm) : 81 L2 (mm) : 66 S1 (mm) : 8.2 S2 (mm) : 5.8 Weight (kg) : 5.8
	9	TRLS11090075	90	75	268	138	73	68	8.2	6.8	6.8
D1 (mm) : 90 D2 (mm) : 75 A (mm) : 268 C (mm) : 138 L1 (mm) : 73 L2 (mm) : 68 S1 (mm) : 8.2 S2 (mm) : 6.8 Weight (kg) : 6.8
	10	TRLS11110050	110	50	259	130	82	59	10	4.6
D1 (mm) : 110 D2 (mm) : 50 A (mm) : 259 C (mm) : 130 L1 (mm) : 82 L2 (mm) : 59 S1 (mm) : 10 S2 (mm) : 4.6 Weight (kg) :
	11	TRLS11110063	110	63	315	143	88	70	10	5.8	5.8
D1 (mm) : 110 D2 (mm) : 63 A (mm) : 315 C (mm) : 143 L1 (mm) : 88 L2 (mm) : 70 S1 (mm) : 10 S2 (mm) : 5.8 Weight (kg) : 5.8
	12	TRLS11110075	110	75	305	149	83	68	10	6.8	6.8
D1 (mm) : 110 D2 (mm) : 75 A (mm) : 305 C (mm) : 149 L1 (mm) : 83 L2 (mm) : 68 S1 (mm) : 10 S2 (mm) : 6.8 Weight (kg) : 6.8
	13	TRLS11110090	110	90	315	155	88	85	10	8.2	8.2
D1 (mm) : 110 D2 (mm) : 90 A (mm) : 315 C (mm) : 155 L1 (mm) : 88 L2 (mm) : 85 S1 (mm) : 10 S2 (mm) : 8.2 Weight (kg) : 8.2
	14	TRLS11125063	125	63	331	148	89	67	11.4	5.8	5.8
D1 (mm) : 125 D2 (mm) : 63 A (mm) : 331 C (mm) : 148 L1 (mm) : 89 L2 (mm) : 67 S1 (mm) : 11.4 S2 (mm) : 5.8 Weight (kg) : 5.8
	15	TRLS11125075	125	75	323	162	85	86	11.4	6.8
D1 (mm) : 125 D2 (mm) : 75 A (mm) : 323 C (mm) : 162 L1 (mm) : 85 L2 (mm) : 86 S1 (mm) : 11.4 S2 (mm) : 6.8 Weight (kg) :
	16	TRLS11125090	125	90	331	161	89	83	11.4	8.2	8.2
D1 (mm) : 125 D2 (mm) : 90 A (mm) : 331 C (mm) : 161 L1 (mm) : 89 L2 (mm) : 83 S1 (mm) : 11.4 S2 (mm) : 8.2 Weight (kg) : 8.2
	17	TRLS11125110	125	110	332	162	90	86	11.4	10	10
D1 (mm) : 125 D2 (mm) : 110 A (mm) : 332 C (mm) : 162 L1 (mm) : 90 L2 (mm) : 86 S1 (mm) : 11.4 S2 (mm) : 10 Weight (kg) : 10
	18	TRLS11140110	140	110	334	166	93	84	12.7	10
D1 (mm) : 140 D2 (mm) : 110 A (mm) : 334 C (mm) : 166 L1 (mm) : 93 L2 (mm) : 84 S1 (mm) : 12.7 S2 (mm) : 10 Weight (kg) :
	19	TRLS11160063	160	63	397	170	104	72	14.6	5.8	5.8
D1 (mm) : 160 D2 (mm) : 63 A (mm) : 397 C (mm) : 170 L1 (mm) : 104 L2 (mm) : 72 S1 (mm) : 14.6 S2 (mm) : 5.8 Weight (kg) : 5.8
	20	TRLS11160075	160	75	250	165	80	75	14.6	6.8
D1 (mm) : 160 D2 (mm) : 75 A (mm) : 250 C (mm) : 165 L1 (mm) : 80 L2 (mm) : 75 S1 (mm) : 14.6 S2 (mm) : 6.8 Weight (kg) :
	21	TRLS11160090	160	90	397	183	104	87	14.6	8.2	8.2
D1 (mm) : 160 D2 (mm) : 90 A (mm) : 397 C (mm) : 183 L1 (mm) : 104 L2 (mm) : 87 S1 (mm) : 14.6 S2 (mm) : 8.2 Weight (kg) : 8.2
	22	TRLS11160110	160	110	397	183	104	91	14.6	10	10
D1 (mm) : 160 D2 (mm) : 110 A (mm) : 397 C (mm) : 183 L1 (mm) : 104 L2 (mm) : 91 S1 (mm) : 14.6 S2 (mm) : 10 Weight (kg) : 10
	23	TRLS11160125	160	125	380	190	100	98	14.6	11.4
D1 (mm) : 160 D2 (mm) : 125 A (mm) : 380 C (mm) : 190 L1 (mm) : 100 L2 (mm) : 98 S1 (mm) : 14.6 S2 (mm) : 11.4 Weight (kg) :
	24	TRLS11180090	180	90	429	180	111	86	16.4	8.2	8.2
D1 (mm) : 180 D2 (mm) : 90 A (mm) : 429 C (mm) : 180 L1 (mm) : 111 L2 (mm) : 86 S1 (mm) : 16.4 S2 (mm) : 8.2 Weight (kg) : 8.2
	25	TRLS11180110	180	110	430	195	110	89	16.4	10	10
D1 (mm) : 180 D2 (mm) : 110 A (mm) : 430 C (mm) : 195 L1 (mm) : 110 L2 (mm) : 89 S1 (mm) : 16.4 S2 (mm) : 10 Weight (kg) : 10
	26	TRLS11180160	180	160	430	210	110	104	16.4	14.6	14.6
D1 (mm) : 180 D2 (mm) : 160 A (mm) : 430 C (mm) : 210 L1 (mm) : 110 L2 (mm) : 104 S1 (mm) : 16.4 S2 (mm) : 14.6 Weight (kg) : 14.6
	27	TRLS11200063	200	63	366	196	112	81	18.2	5.8
D1 (mm) : 200 D2 (mm) : 63 A (mm) : 366 C (mm) : 196 L1 (mm) : 112 L2 (mm) : 81 S1 (mm) : 18.2 S2 (mm) : 5.8 Weight (kg) :
	28	TRLS11200090	200	90	550	229	134.5	96	18.2	8.2	8.2
D1 (mm) : 200 D2 (mm) : 90 A (mm) : 550 C (mm) : 229 L1 (mm) : 134.5 L2 (mm) : 96 S1 (mm) : 18.2 S2 (mm) : 8.2 Weight (kg) : 8.2
	29	TRLS11200110	200	110	505	219	124	86	18.2	10	10
D1 (mm) : 200 D2 (mm) : 110 A (mm) : 505 C (mm) : 219 L1 (mm) : 124 L2 (mm) : 86 S1 (mm) : 18.2 S2 (mm) : 10 Weight (kg) : 10
	30	TRLS11200160	200	160	470	224	120	105	18.2	14.6	14.6
D1 (mm) : 200 D2 (mm) : 160 A (mm) : 470 C (mm) : 224 L1 (mm) : 120 L2 (mm) : 105 S1 (mm) : 18.2 S2 (mm) : 14.6 Weight (kg) : 14.6
	31	TRLS11225063	225	63					20.5	5.8
D1 (mm) : 225 D2 (mm) : 63 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 20.5 S2 (mm) : 5.8 Weight (kg) :
	32	TRLS11225075	225	75					20.5	6.8
D1 (mm) : 225 D2 (mm) : 75 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 20.5 S2 (mm) : 6.8 Weight (kg) :
	33	TRLS11225090	225	90	442	224	120	79	20.5	8.2	8.2
D1 (mm) : 225 D2 (mm) : 90 A (mm) : 442 C (mm) : 224 L1 (mm) : 120 L2 (mm) : 79 S1 (mm) : 20.5 S2 (mm) : 8.2 Weight (kg) : 8.2
	34	TRLS11225110	225	110	505	220	127	90	20.5	10	10
D1 (mm) : 225 D2 (mm) : 110 A (mm) : 505 C (mm) : 220 L1 (mm) : 127 L2 (mm) : 90 S1 (mm) : 20.5 S2 (mm) : 10 Weight (kg) : 10
	35	TRLS11226160	225	160	505	235	126	104	20.5	14.6	14.6
D1 (mm) : 225 D2 (mm) : 160 A (mm) : 505 C (mm) : 235 L1 (mm) : 126 L2 (mm) : 104 S1 (mm) : 20.5 S2 (mm) : 14.6 Weight (kg) : 14.6
	36	TRLS11250110	250	110	560	238	136	90	22.7	10	10
D1 (mm) : 250 D2 (mm) : 110 A (mm) : 560 C (mm) : 238 L1 (mm) : 136 L2 (mm) : 90 S1 (mm) : 22.7 S2 (mm) : 10 Weight (kg) : 10
	37	TRLS11250125	250	125					22.7	11.4
D1 (mm) : 250 D2 (mm) : 125 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 22.7 S2 (mm) : 11.4 Weight (kg) :
	38	TRLS11250160	250	160	560	255	136	107	22.7	14.6	14.6
D1 (mm) : 250 D2 (mm) : 160 A (mm) : 560 C (mm) : 255 L1 (mm) : 136 L2 (mm) : 107 S1 (mm) : 22.7 S2 (mm) : 14.6 Weight (kg) : 14.6
	39	TRLS11250225	250	225					22.7	20.5
D1 (mm) : 250 D2 (mm) : 225 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 22.7 S2 (mm) : 20.5 Weight (kg) :
	40	TRLS11280110	280	110	606	250	145	90	25.4	10	10
D1 (mm) : 280 D2 (mm) : 110 A (mm) : 606 C (mm) : 250 L1 (mm) : 145 L2 (mm) : 90 S1 (mm) : 25.4 S2 (mm) : 10 Weight (kg) : 10
	41	TRLS11280125	280	125	500	265	142	93	25.4	11.4
D1 (mm) : 280 D2 (mm) : 125 A (mm) : 500 C (mm) : 265 L1 (mm) : 142 L2 (mm) : 93 S1 (mm) : 25.4 S2 (mm) : 11.4 Weight (kg) :
	42	TRLS11280160	280	160	606	268	145	106	25.4	14.6	14.6
D1 (mm) : 280 D2 (mm) : 160 A (mm) : 606 C (mm) : 268 L1 (mm) : 145 L2 (mm) : 106 S1 (mm) : 25.4 S2 (mm) : 14.6 Weight (kg) : 14.6
	43	TRLS11280225	280	225	610	290	145	127	25.4	20.5	20.5
D1 (mm) : 280 D2 (mm) : 225 A (mm) : 610 C (mm) : 290 L1 (mm) : 145 L2 (mm) : 127 S1 (mm) : 25.4 S2 (mm) : 20.5 Weight (kg) : 20.5
	44	TRLS11280250	280	250	606	295	145	136	25.4	22.7	22.7
D1 (mm) : 280 D2 (mm) : 250 A (mm) : 606 C (mm) : 295 L1 (mm) : 145 L2 (mm) : 136 S1 (mm) : 25.4 S2 (mm) : 22.7 Weight (kg) : 22.7
	45	TRLS11315090	315	90					28.6	8.2
D1 (mm) : 315 D2 (mm) : 90 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 28.6 S2 (mm) : 8.2 Weight (kg) :
	46	TRLS11315110	315	110	664	270	157	90	28.6	10	10
D1 (mm) : 315 D2 (mm) : 110 A (mm) : 664 C (mm) : 270 L1 (mm) : 157 L2 (mm) : 90 S1 (mm) : 28.6 S2 (mm) : 10 Weight (kg) : 10
	47	TRLS11315160	315	160	665	290	155	106	28.6	14.6	14.6
D1 (mm) : 315 D2 (mm) : 160 A (mm) : 665 C (mm) : 290 L1 (mm) : 155 L2 (mm) : 106 S1 (mm) : 28.6 S2 (mm) : 14.6 Weight (kg) : 14.6
	48	TRLS11315225	315	225	665	312	156	130	28.6	20.5	20.5
D1 (mm) : 315 D2 (mm) : 225 A (mm) : 665 C (mm) : 312 L1 (mm) : 156 L2 (mm) : 130 S1 (mm) : 28.6 S2 (mm) : 20.5 Weight (kg) : 20.5
	49	TRLS11315250	315	250	665	315	157	138	28.6	22.7	22.7
D1 (mm) : 315 D2 (mm) : 250 A (mm) : 665 C (mm) : 315 L1 (mm) : 157 L2 (mm) : 138 S1 (mm) : 28.6 S2 (mm) : 22.7 Weight (kg) : 22.7

Tee - Long Spigot - Reducing - SDR9

Show full data

Variants: 14

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)	Weight (kg)
	1	TRLS09160110	160	110	425	175	105	91	17.9	12.3	4.7
D1 (mm) : 160 D2 (mm) : 110 A (mm) : 425 C (mm) : 175 L1 (mm) : 105 L2 (mm) : 91 S1 (mm) : 17.9 S2 (mm) : 12.3 Weight (kg) : 4.7
	2	TRLS09226160	225	160	540	217.5	121	105	25.1	17.9	11.6
D1 (mm) : 225 D2 (mm) : 160 A (mm) : 540 C (mm) : 217.5 L1 (mm) : 121 L2 (mm) : 105 S1 (mm) : 25.1 S2 (mm) : 17.9 Weight (kg) : 11.6
	3	TRLS09250160	250	160	596	280	132	105	27.9	17.9	15.2
D1 (mm) : 250 D2 (mm) : 160 A (mm) : 596 C (mm) : 280 L1 (mm) : 132 L2 (mm) : 105 S1 (mm) : 27.9 S2 (mm) : 17.9 Weight (kg) : 15.2
	4	TRLS09280110	280	110	685	235	142	91	31.3	12.3	20.6
D1 (mm) : 280 D2 (mm) : 110 A (mm) : 685 C (mm) : 235 L1 (mm) : 142 L2 (mm) : 91 S1 (mm) : 31.3 S2 (mm) : 12.3 Weight (kg) : 20.6
	5	TRLS09315110	315	110	704	250	152	91	35.2	12.3	28.7
D1 (mm) : 315 D2 (mm) : 110 A (mm) : 704 C (mm) : 250 L1 (mm) : 152 L2 (mm) : 91 S1 (mm) : 35.2 S2 (mm) : 12.3 Weight (kg) : 28.7
	6	TRLS09315160	315	160	704	265	152	105	3.2	17.9	28.9
D1 (mm) : 315 D2 (mm) : 160 A (mm) : 704 C (mm) : 265 L1 (mm) : 152 L2 (mm) : 105 S1 (mm) : 3.2 S2 (mm) : 17.9 Weight (kg) : 28.9
	7	TRLS09315200	315	200	704	280	152	120	35.2	22.4	29.4
D1 (mm) : 315 D2 (mm) : 200 A (mm) : 704 C (mm) : 280 L1 (mm) : 152 L2 (mm) : 120 S1 (mm) : 35.2 S2 (mm) : 22.4 Weight (kg) : 29.4
	8	TRLS09400110	400	110	750	290	190	88	44.7	12.3	45.2
D1 (mm) : 400 D2 (mm) : 110 A (mm) : 750 C (mm) : 290 L1 (mm) : 190 L2 (mm) : 88 S1 (mm) : 44.7 S2 (mm) : 12.3 Weight (kg) : 45.2
	9	TRLS09400160	400	160	750	300	190	100	44.7	17.9	48.3
D1 (mm) : 400 D2 (mm) : 160 A (mm) : 750 C (mm) : 300 L1 (mm) : 190 L2 (mm) : 100 S1 (mm) : 44.7 S2 (mm) : 17.9 Weight (kg) : 48.3
	10	TRLS09400225	400	225	750	325	190	125	44.7	25.1	46.2
D1 (mm) : 400 D2 (mm) : 225 A (mm) : 750 C (mm) : 325 L1 (mm) : 190 L2 (mm) : 125 S1 (mm) : 44.7 S2 (mm) : 25.1 Weight (kg) : 46.2
	11	TRLS09450160	450	160	670	330	200	101	50.2	17.9	49.4
D1 (mm) : 450 D2 (mm) : 160 A (mm) : 670 C (mm) : 330 L1 (mm) : 200 L2 (mm) : 101 S1 (mm) : 50.2 S2 (mm) : 17.9 Weight (kg) : 49.4
	12	TRLS09450225	450	225	795	350	200	125	50.2	25.1	62
D1 (mm) : 450 D2 (mm) : 225 A (mm) : 795 C (mm) : 350 L1 (mm) : 200 L2 (mm) : 125 S1 (mm) : 50.2 S2 (mm) : 25.1 Weight (kg) : 62
	13	TRLS09450315	450	160	890	380	200	155	50.2	17.9	74.5
D1 (mm) : 450 D2 (mm) : 160 A (mm) : 890 C (mm) : 380 L1 (mm) : 200 L2 (mm) : 155 S1 (mm) : 50.2 S2 (mm) : 17.9 Weight (kg) : 74.5
	14	TRLS09560250	560	250	965	415	240	135	62.5	27.9
D1 (mm) : 560 D2 (mm) : 250 A (mm) : 965 C (mm) : 415 L1 (mm) : 240 L2 (mm) : 135 S1 (mm) : 62.5 S2 (mm) : 27.9 Weight (kg) :

Tee - Butt Weld - Reducing - SDR17

Show full data

Variants: 55

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)
	1	TR17180063	180	180/63	358	183	103	69	10.7	3.8
D1 (mm) : 180 D2 (mm) : 180/63 A (mm) : 358 C (mm) : 183 L1 (mm) : 103 L2 (mm) : 69 S1 (mm) : 10.7 S2 (mm) : 3.8 Weight (kg) :
	2	TR17180075	180	180/75	358	200	113	74	10.7	4.5
D1 (mm) : 180 D2 (mm) : 180/75 A (mm) : 358 C (mm) : 200 L1 (mm) : 113 L2 (mm) : 74 S1 (mm) : 10.7 S2 (mm) : 4.5 Weight (kg) :
	3	TR17200075	200	200/75	248	175	86	66	11.9	4.5
D1 (mm) : 200 D2 (mm) : 200/75 A (mm) : 248 C (mm) : 175 L1 (mm) : 86 L2 (mm) : 66 S1 (mm) : 11.9 S2 (mm) : 4.5 Weight (kg) :
	4	TR17250090	250	90	365	245	110	100	14.8	5.4
D1 (mm) : 250 D2 (mm) : 90 A (mm) : 365 C (mm) : 245 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 14.8 S2 (mm) : 5.4 Weight (kg) :
	5	TR17250200	250	200	505	250	110	110	14.8	11.9
D1 (mm) : 250 D2 (mm) : 200 A (mm) : 505 C (mm) : 250 L1 (mm) : 110 L2 (mm) : 110 S1 (mm) : 14.8 S2 (mm) : 11.9 Weight (kg) :
	6	TR17280200	280	200	387	250	100	105	16.6	11.9
D1 (mm) : 280 D2 (mm) : 200 A (mm) : 387 C (mm) : 250 L1 (mm) : 100 L2 (mm) : 105 S1 (mm) : 16.6 S2 (mm) : 11.9 Weight (kg) :
	7	TR17315090	315	90	370	280	110	100	18.7	5.4
D1 (mm) : 315 D2 (mm) : 90 A (mm) : 370 C (mm) : 280 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 18.7 S2 (mm) : 5.4 Weight (kg) :
	8	TR17355110	355	110					21.1	6.6
D1 (mm) : 355 D2 (mm) : 110 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 21.1 S2 (mm) : 6.6 Weight (kg) :
	9	TR17355160	355	160	400	287	110	100	21.1	9.5
D1 (mm) : 355 D2 (mm) : 160 A (mm) : 400 C (mm) : 287 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 21.1 S2 (mm) : 9.5 Weight (kg) :
	10	TR17355315	355	315	555	287	110	100	21.1	18.7
D1 (mm) : 355 D2 (mm) : 315 A (mm) : 555 C (mm) : 287 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 21.1 S2 (mm) : 18.7 Weight (kg) :
	11	TR17400110	400	110	360	310	110	100	23.7	6.6
D1 (mm) : 400 D2 (mm) : 110 A (mm) : 360 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 23.7 S2 (mm) : 6.6 Weight (kg) :
	12	TR17400160	400	160	400	310	110	100	23.7	9.5
D1 (mm) : 400 D2 (mm) : 160 A (mm) : 400 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 23.7 S2 (mm) : 9.5 Weight (kg) :
	13	TR17400250	400	250	594	360	138	126	23.7	14.8
D1 (mm) : 400 D2 (mm) : 250 A (mm) : 594 C (mm) : 360 L1 (mm) : 138 L2 (mm) : 126 S1 (mm) : 23.7 S2 (mm) : 14.8 Weight (kg) :
	14	TR17400315	400	315	597	358	94	125	23.7	18.7
D1 (mm) : 400 D2 (mm) : 315 A (mm) : 597 C (mm) : 358 L1 (mm) : 94 L2 (mm) : 125 S1 (mm) : 23.7 S2 (mm) : 18.7 Weight (kg) :
	15	TR17400355	400	355	595	310	110	100	23.7	21.1
D1 (mm) : 400 D2 (mm) : 355 A (mm) : 595 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 23.7 S2 (mm) : 21.1 Weight (kg) :
	16	TR17450090	450	90	375	365	120	120	26.5	5.4
D1 (mm) : 450 D2 (mm) : 90 A (mm) : 375 C (mm) : 365 L1 (mm) : 120 L2 (mm) : 120 S1 (mm) : 26.5 S2 (mm) : 5.4 Weight (kg) :
	17	TR17450110	450	110	375	365	120	120	26.5	6.6
D1 (mm) : 450 D2 (mm) : 110 A (mm) : 375 C (mm) : 365 L1 (mm) : 120 L2 (mm) : 120 S1 (mm) : 26.5 S2 (mm) : 6.6 Weight (kg) :
	18	TR17450160	450	160	464	365	130	120	26.5	9.5
D1 (mm) : 450 D2 (mm) : 160 A (mm) : 464 C (mm) : 365 L1 (mm) : 130 L2 (mm) : 120 S1 (mm) : 26.5 S2 (mm) : 9.5 Weight (kg) :
	19	TR17450200	450	200	464	365	120	120	26.5	11.9
D1 (mm) : 450 D2 (mm) : 200 A (mm) : 464 C (mm) : 365 L1 (mm) : 120 L2 (mm) : 120 S1 (mm) : 26.5 S2 (mm) : 11.9 Weight (kg) :
	20	TR17450225	450	225	545	375	150	130	26.5	13.4
D1 (mm) : 450 D2 (mm) : 225 A (mm) : 545 C (mm) : 375 L1 (mm) : 150 L2 (mm) : 130 S1 (mm) : 26.5 S2 (mm) : 13.4 Weight (kg) :
	21	TR17450280	450	280	600	385	140	140	26.5	16.6
D1 (mm) : 450 D2 (mm) : 280 A (mm) : 600 C (mm) : 385 L1 (mm) : 140 L2 (mm) : 140 S1 (mm) : 26.5 S2 (mm) : 16.6 Weight (kg) :
	22	TR17450315	450	315	597	358	94	125	26.5	18.7
D1 (mm) : 450 D2 (mm) : 315 A (mm) : 597 C (mm) : 358 L1 (mm) : 94 L2 (mm) : 125 S1 (mm) : 26.5 S2 (mm) : 18.7 Weight (kg) :
	23	TR17450355	450	355	718	417	80	130	26.5	21.1
D1 (mm) : 450 D2 (mm) : 355 A (mm) : 718 C (mm) : 417 L1 (mm) : 80 L2 (mm) : 130 S1 (mm) : 26.5 S2 (mm) : 21.1 Weight (kg) :
	24	TR17450400	450	400	670	405	120	160	26.5	23.7
D1 (mm) : 450 D2 (mm) : 400 A (mm) : 670 C (mm) : 405 L1 (mm) : 120 L2 (mm) : 160 S1 (mm) : 26.5 S2 (mm) : 23.7 Weight (kg) :
	25	TR17500110	500	110	398	420	130	135	29.5	6.6
D1 (mm) : 500 D2 (mm) : 110 A (mm) : 398 C (mm) : 420 L1 (mm) : 130 L2 (mm) : 135 S1 (mm) : 29.5 S2 (mm) : 6.6 Weight (kg) :
	26	TR17500160	500	160	530	425	148	131	29.5	9.5
D1 (mm) : 500 D2 (mm) : 160 A (mm) : 530 C (mm) : 425 L1 (mm) : 148 L2 (mm) : 131 S1 (mm) : 29.5 S2 (mm) : 9.5 Weight (kg) :
	27	TR17500200	500	200	495	420	135	135	29.5	11.9
D1 (mm) : 500 D2 (mm) : 200 A (mm) : 495 C (mm) : 420 L1 (mm) : 135 L2 (mm) : 135 S1 (mm) : 29.5 S2 (mm) : 11.9 Weight (kg) :
	28	TR17500225	500	225	545	420	150	135	29.5	13.4
D1 (mm) : 500 D2 (mm) : 225 A (mm) : 545 C (mm) : 420 L1 (mm) : 150 L2 (mm) : 135 S1 (mm) : 29.5 S2 (mm) : 13.4 Weight (kg) :
	29	TR17500280	500	280	630	430	155	145	29.5	16.6
D1 (mm) : 500 D2 (mm) : 280 A (mm) : 630 C (mm) : 430 L1 (mm) : 155 L2 (mm) : 145 S1 (mm) : 29.5 S2 (mm) : 16.6 Weight (kg) :
	30	TR17500315	500	315	635	430	145	145	29.5	18.7
D1 (mm) : 500 D2 (mm) : 315 A (mm) : 635 C (mm) : 430 L1 (mm) : 145 L2 (mm) : 145 S1 (mm) : 29.5 S2 (mm) : 18.7 Weight (kg) :
	31	TR17500355	500	355	720	435	153	130	29.5	21.1
D1 (mm) : 500 D2 (mm) : 355 A (mm) : 720 C (mm) : 435 L1 (mm) : 153 L2 (mm) : 130 S1 (mm) : 29.5 S2 (mm) : 21.1 Weight (kg) :
	32	TR17500400	500	400	705	445	140	160	29.5	23.7
D1 (mm) : 500 D2 (mm) : 400 A (mm) : 705 C (mm) : 445 L1 (mm) : 140 L2 (mm) : 160 S1 (mm) : 29.5 S2 (mm) : 23.7 Weight (kg) :
	33	TR17500450	500	450	800	455	150	170	29.5	26.5
D1 (mm) : 500 D2 (mm) : 450 A (mm) : 800 C (mm) : 455 L1 (mm) : 150 L2 (mm) : 170 S1 (mm) : 29.5 S2 (mm) : 26.5 Weight (kg) :
	34	TR17560110	560	110	410	445	135	140	33	6.6
D1 (mm) : 560 D2 (mm) : 110 A (mm) : 410 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 33 S2 (mm) : 6.6 Weight (kg) :
	35	TR17560160	560	160	450	445	135	140	33	9.5
D1 (mm) : 560 D2 (mm) : 160 A (mm) : 450 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 33 S2 (mm) : 9.5 Weight (kg) :
	36	TR17560200	560	200	508	445	135	140	33	11.9
D1 (mm) : 560 D2 (mm) : 200 A (mm) : 508 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 33 S2 (mm) : 11.9 Weight (kg) :
	37	TR17560225	560	225	545	445	150	140	33	13.4
D1 (mm) : 560 D2 (mm) : 225 A (mm) : 545 C (mm) : 445 L1 (mm) : 150 L2 (mm) : 140 S1 (mm) : 33 S2 (mm) : 13.4 Weight (kg) :
	38	TR17560250	560	250	545	445	135	140	33	14.8
D1 (mm) : 560 D2 (mm) : 250 A (mm) : 545 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 33 S2 (mm) : 14.8 Weight (kg) :
	39	TR17560280	560	280	600	450	150	145	33	16.6
D1 (mm) : 560 D2 (mm) : 280 A (mm) : 600 C (mm) : 450 L1 (mm) : 150 L2 (mm) : 145 S1 (mm) : 33 S2 (mm) : 16.6 Weight (kg) :
	40	TR17560315	560	315	605	450	135	145	33	18.7
D1 (mm) : 560 D2 (mm) : 315 A (mm) : 605 C (mm) : 450 L1 (mm) : 135 L2 (mm) : 145 S1 (mm) : 33 S2 (mm) : 18.7 Weight (kg) :
	41	TR17560355	560	355	710	465	150	160	33	21.1
D1 (mm) : 560 D2 (mm) : 355 A (mm) : 710 C (mm) : 465 L1 (mm) : 150 L2 (mm) : 160 S1 (mm) : 33 S2 (mm) : 21.1 Weight (kg) :
	42	TR17560400	560	400	720	465	135	160	33	23.7
D1 (mm) : 560 D2 (mm) : 400 A (mm) : 720 C (mm) : 465 L1 (mm) : 135 L2 (mm) : 160 S1 (mm) : 33 S2 (mm) : 23.7 Weight (kg) :
	43	TR17560450	560	450	825	475	150	170	33	26.5
D1 (mm) : 560 D2 (mm) : 450 A (mm) : 825 C (mm) : 475 L1 (mm) : 150 L2 (mm) : 170 S1 (mm) : 33 S2 (mm) : 26.5 Weight (kg) :
	44	TR17560500	560	500	825	475	140	170	33	29.5
D1 (mm) : 560 D2 (mm) : 500 A (mm) : 825 C (mm) : 475 L1 (mm) : 140 L2 (mm) : 170 S1 (mm) : 33 S2 (mm) : 29.5 Weight (kg) :
	45	TR17630110	630	110	475	480	145	135	37.1	6.6
D1 (mm) : 630 D2 (mm) : 110 A (mm) : 475 C (mm) : 480 L1 (mm) : 145 L2 (mm) : 135 S1 (mm) : 37.1 S2 (mm) : 6.6 Weight (kg) :
	46	TR17630160	630	160	475	485	140	140	37.1	9.5
D1 (mm) : 630 D2 (mm) : 160 A (mm) : 475 C (mm) : 485 L1 (mm) : 140 L2 (mm) : 140 S1 (mm) : 37.1 S2 (mm) : 9.5 Weight (kg) :
	47	TR17630200	630	200	580	520	170	132	37.1	11.9
D1 (mm) : 630 D2 (mm) : 200 A (mm) : 580 C (mm) : 520 L1 (mm) : 170 L2 (mm) : 132 S1 (mm) : 37.1 S2 (mm) : 11.9 Weight (kg) :
	48	TR17630225	630	225	555	490	150	145	37.1	13.4
D1 (mm) : 630 D2 (mm) : 225 A (mm) : 555 C (mm) : 490 L1 (mm) : 150 L2 (mm) : 145 S1 (mm) : 37.1 S2 (mm) : 13.4 Weight (kg) :
	49	TR17630250	630	250	620	508	110	130	37.1	14.8
D1 (mm) : 630 D2 (mm) : 250 A (mm) : 620 C (mm) : 508 L1 (mm) : 110 L2 (mm) : 130 S1 (mm) : 37.1 S2 (mm) : 14.8 Weight (kg) :
	50	TR17630280	630	280	628	515	128	133	37.1	16.6
D1 (mm) : 630 D2 (mm) : 280 A (mm) : 628 C (mm) : 515 L1 (mm) : 128 L2 (mm) : 133 S1 (mm) : 37.1 S2 (mm) : 16.6 Weight (kg) :
	51	TR17630315	630	315	783	525	131	131	37.1	18.7
D1 (mm) : 630 D2 (mm) : 315 A (mm) : 783 C (mm) : 525 L1 (mm) : 131 L2 (mm) : 131 S1 (mm) : 37.1 S2 (mm) : 18.7 Weight (kg) :
	52	TR17630355	630	355	720	505	150	160	37.1	21.1
D1 (mm) : 630 D2 (mm) : 355 A (mm) : 720 C (mm) : 505 L1 (mm) : 150 L2 (mm) : 160 S1 (mm) : 37.1 S2 (mm) : 21.1 Weight (kg) :
	53	TR17630400	630	400	775	480	135	130	37.1	23.7
D1 (mm) : 630 D2 (mm) : 400 A (mm) : 775 C (mm) : 480 L1 (mm) : 135 L2 (mm) : 130 S1 (mm) : 37.1 S2 (mm) : 23.7 Weight (kg) :
	54	TR17630450	630	450	825	475	150	170	37.1	26.5
D1 (mm) : 630 D2 (mm) : 450 A (mm) : 825 C (mm) : 475 L1 (mm) : 150 L2 (mm) : 170 S1 (mm) : 37.1 S2 (mm) : 26.5 Weight (kg) :
	55	TR17630500	630	500	808	525	140	180	37.1	29.5
D1 (mm) : 630 D2 (mm) : 500 A (mm) : 808 C (mm) : 525 L1 (mm) : 140 L2 (mm) : 180 S1 (mm) : 37.1 S2 (mm) : 29.5 Weight (kg) :

Tee - Butt Weld - Reducing - SDR11

Show full data

Variants: 60

	#	Code	D1 (mm)	D2 (mm)	A (mm)	C (mm)	L1 (mm)	L2 (mm)	S1 (mm)	S2 (mm)
	1	TR11180063	180	63	358	183	103	69	16.4	5.8
D1 (mm) : 180 D2 (mm) : 63 A (mm) : 358 C (mm) : 183 L1 (mm) : 103 L2 (mm) : 69 S1 (mm) : 16.4 S2 (mm) : 5.8 Weight (kg) :
	2	TR11180075	180	75	358	180	200	113	16.4	6.8
D1 (mm) : 180 D2 (mm) : 75 A (mm) : 358 C (mm) : 180 L1 (mm) : 200 L2 (mm) : 113 S1 (mm) : 16.4 S2 (mm) : 6.8 Weight (kg) :
	3	TR11200075	200	75	338	195	95	80	18.2	6.8
D1 (mm) : 200 D2 (mm) : 75 A (mm) : 338 C (mm) : 195 L1 (mm) : 95 L2 (mm) : 80 S1 (mm) : 18.2 S2 (mm) : 6.8 Weight (kg) :
	4	TR11200125	200	125	301	190	83.5	85	18.2	11.4
D1 (mm) : 200 D2 (mm) : 125 A (mm) : 301 C (mm) : 190 L1 (mm) : 83.5 L2 (mm) : 85 S1 (mm) : 18.2 S2 (mm) : 11.4 Weight (kg) :
	5	TR11225200	225	200	466	254	130	102	20.5	18.2
D1 (mm) : 225 D2 (mm) : 200 A (mm) : 466 C (mm) : 254 L1 (mm) : 130 L2 (mm) : 102 S1 (mm) : 20.5 S2 (mm) : 18.2 Weight (kg) :
	6	TR11250090	250	90	283	228	90	95	22.7	8.2
D1 (mm) : 250 D2 (mm) : 90 A (mm) : 283 C (mm) : 228 L1 (mm) : 90 L2 (mm) : 95 S1 (mm) : 22.7 S2 (mm) : 8.2 Weight (kg) :
	7	TR11250200	250	200	380	228	90	95	22.7	18.2
D1 (mm) : 250 D2 (mm) : 200 A (mm) : 380 C (mm) : 228 L1 (mm) : 90 L2 (mm) : 95 S1 (mm) : 22.7 S2 (mm) : 18.2 Weight (kg) :
	8	TR11250225	250	225	438	221	100	85	22.7	20.5
D1 (mm) : 250 D2 (mm) : 225 A (mm) : 438 C (mm) : 221 L1 (mm) : 100 L2 (mm) : 85 S1 (mm) : 22.7 S2 (mm) : 20.5 Weight (kg) :
	9	TR11280200	280	200	387	250	100	105	25.4	18.2
D1 (mm) : 280 D2 (mm) : 200 A (mm) : 387 C (mm) : 250 L1 (mm) : 100 L2 (mm) : 105 S1 (mm) : 25.4 S2 (mm) : 18.2 Weight (kg) :
	10	TR11315200	315	200	460	285	110	110	28.6	18.2
D1 (mm) : 315 D2 (mm) : 200 A (mm) : 460 C (mm) : 285 L1 (mm) : 110 L2 (mm) : 110 S1 (mm) : 28.6 S2 (mm) : 18.2 Weight (kg) :
	11	TR11355110	355	110	350	287	110	100	28.6	10
D1 (mm) : 355 D2 (mm) : 110 A (mm) : 350 C (mm) : 287 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 28.6 S2 (mm) : 10 Weight (kg) :
	12	TR11355160	355	160	400	287	110	100	28.6	14.6
D1 (mm) : 355 D2 (mm) : 160 A (mm) : 400 C (mm) : 287 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 28.6 S2 (mm) : 14.6 Weight (kg) :
	13	TR11355200	355	200	440	287	110	100	28.6	18.2
D1 (mm) : 355 D2 (mm) : 200 A (mm) : 440 C (mm) : 287 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 28.6 S2 (mm) : 18.2 Weight (kg) :
	14	TR11355225	355	225					28.6	20.5
D1 (mm) : 355 D2 (mm) : 225 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 28.6 S2 (mm) : 20.5 Weight (kg) :
	15	TR11355315	355	315	555	287	110	100	28.6	28.6
D1 (mm) : 355 D2 (mm) : 315 A (mm) : 555 C (mm) : 287 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 28.6 S2 (mm) : 28.6 Weight (kg) :
	16	TR11400110	400	110	360	310	110	100	36.3	10
D1 (mm) : 400 D2 (mm) : 110 A (mm) : 360 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 36.3 S2 (mm) : 10 Weight (kg) :
	17	TR11400160	400	160	400	310	110	100	36.3	14.6
D1 (mm) : 400 D2 (mm) : 160 A (mm) : 400 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 36.3 S2 (mm) : 14.6 Weight (kg) :
	18	TR11400250	400	250	490	310	110	100	36.3	22.7
D1 (mm) : 400 D2 (mm) : 250 A (mm) : 490 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 36.3 S2 (mm) : 22.7 Weight (kg) :
	19	TR11400315	400	315	555	310	110	100	36.3	28.6
D1 (mm) : 400 D2 (mm) : 315 A (mm) : 555 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 36.3 S2 (mm) : 28.6 Weight (kg) :
	20	TR11400355	400	355	595	310	110	100	36.3	28.6
D1 (mm) : 400 D2 (mm) : 355 A (mm) : 595 C (mm) : 310 L1 (mm) : 110 L2 (mm) : 100 S1 (mm) : 36.3 S2 (mm) : 28.6 Weight (kg) :
	21	TR11450090	450	90					40.9	8.2
D1 (mm) : 450 D2 (mm) : 90 A (mm) : C (mm) : L1 (mm) : L2 (mm) : S1 (mm) : 40.9 S2 (mm) : 8.2 Weight (kg) :
	22	TR11450110	450	110	375	365	120	120	40.9	10
D1 (mm) : 450 D2 (mm) : 110 A (mm) : 375 C (mm) : 365 L1 (mm) : 120 L2 (mm) : 120 S1 (mm) : 40.9 S2 (mm) : 10 Weight (kg) :
	23	TR11450160	450	160	464	365	130	120	40.9	14.6
D1 (mm) : 450 D2 (mm) : 160 A (mm) : 464 C (mm) : 365 L1 (mm) : 130 L2 (mm) : 120 S1 (mm) : 40.9 S2 (mm) : 14.6 Weight (kg) :
	24	TR11450200	450	200	718	417	80	130	40.9	18.2
D1 (mm) : 450 D2 (mm) : 200 A (mm) : 718 C (mm) : 417 L1 (mm) : 80 L2 (mm) : 130 S1 (mm) : 40.9 S2 (mm) : 18.2 Weight (kg) :
	25	TR11450225	450	225	545	375	150	130	40.9	20.5
D1 (mm) : 450 D2 (mm) : 225 A (mm) : 545 C (mm) : 375 L1 (mm) : 150 L2 (mm) : 130 S1 (mm) : 40.9 S2 (mm) : 20.5 Weight (kg) :
	26	TR11450280	450/280	450/280	600	385	140	140	40.9	25.4
D1 (mm) : 450/280 D2 (mm) : 450/280 A (mm) : 600 C (mm) : 385 L1 (mm) : 140 L2 (mm) : 140 S1 (mm) : 40.9 S2 (mm) : 25.4 Weight (kg) :
	27	TR11450315	450/315	450/315	600	385	140	140	40.9	28.6
D1 (mm) : 450/315 D2 (mm) : 450/315 A (mm) : 600 C (mm) : 385 L1 (mm) : 140 L2 (mm) : 140 S1 (mm) : 40.9 S2 (mm) : 28.6 Weight (kg) :
	28	TR11450355	450/355	450/355	660	405	140	160	40.9	28.6
D1 (mm) : 450/355 D2 (mm) : 450/355 A (mm) : 660 C (mm) : 405 L1 (mm) : 140 L2 (mm) : 160 S1 (mm) : 40.9 S2 (mm) : 28.6 Weight (kg) :
	29	TR11450400	450/400	450/400	670	405	120	160	40.9	36.3
D1 (mm) : 450/400 D2 (mm) : 450/400 A (mm) : 670 C (mm) : 405 L1 (mm) : 120 L2 (mm) : 160 S1 (mm) : 40.9 S2 (mm) : 36.3 Weight (kg) :
	30	TR11500110	500/110	500/110	398	420	130	135	45.5	10
D1 (mm) : 500/110 D2 (mm) : 500/110 A (mm) : 398 C (mm) : 420 L1 (mm) : 130 L2 (mm) : 135 S1 (mm) : 45.5 S2 (mm) : 10 Weight (kg) :
	31	TR11500160	500/160	500/160	495	420	140	135	45.5	14.6
D1 (mm) : 500/160 D2 (mm) : 500/160 A (mm) : 495 C (mm) : 420 L1 (mm) : 140 L2 (mm) : 135 S1 (mm) : 45.5 S2 (mm) : 14.6 Weight (kg) :
	32	TR11500200	500/200	500/200	495	420	135	135	45.5	18.2
D1 (mm) : 500/200 D2 (mm) : 500/200 A (mm) : 495 C (mm) : 420 L1 (mm) : 135 L2 (mm) : 135 S1 (mm) : 45.5 S2 (mm) : 18.2 Weight (kg) :
	33	TR11500225	500/225	500/225	545	420	150	135	45.5	20.5
D1 (mm) : 500/225 D2 (mm) : 500/225 A (mm) : 545 C (mm) : 420 L1 (mm) : 150 L2 (mm) : 135 S1 (mm) : 45.5 S2 (mm) : 20.5 Weight (kg) :
	34	TR11500280	500/280	500/280	630	430	155	145	45.5	25.4
D1 (mm) : 500/280 D2 (mm) : 500/280 A (mm) : 630 C (mm) : 430 L1 (mm) : 155 L2 (mm) : 145 S1 (mm) : 45.5 S2 (mm) : 25.4 Weight (kg) :
	35	TR11500315	500/315	500/315	635	430	145	145	45.5	28.6
D1 (mm) : 500/315 D2 (mm) : 500/315 A (mm) : 635 C (mm) : 430 L1 (mm) : 145 L2 (mm) : 145 S1 (mm) : 45.5 S2 (mm) : 28.6 Weight (kg) :
	36	TR11500355	500/355	500/355	700	445	150	160	45.5	28.6
D1 (mm) : 500/355 D2 (mm) : 500/355 A (mm) : 700 C (mm) : 445 L1 (mm) : 150 L2 (mm) : 160 S1 (mm) : 45.5 S2 (mm) : 28.6 Weight (kg) :
	37	TR11500400	500/400	500/400	705	445	140	160	45.5	36.3
D1 (mm) : 500/400 D2 (mm) : 500/400 A (mm) : 705 C (mm) : 445 L1 (mm) : 140 L2 (mm) : 160 S1 (mm) : 45.5 S2 (mm) : 36.3 Weight (kg) :
	38	TR11500450	500/450	500/450	800	455	150	170	45.5	40.9
D1 (mm) : 500/450 D2 (mm) : 500/450 A (mm) : 800 C (mm) : 455 L1 (mm) : 150 L2 (mm) : 170 S1 (mm) : 45.5 S2 (mm) : 40.9 Weight (kg) :
	39	TR11560110	560/110	560/110	410	445	135	140	50.9	10
D1 (mm) : 560/110 D2 (mm) : 560/110 A (mm) : 410 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 50.9 S2 (mm) : 10 Weight (kg) :
	40	TR11560160	560/160	560/160	450	445	135	140	50.9	14.6
D1 (mm) : 560/160 D2 (mm) : 560/160 A (mm) : 450 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 50.9 S2 (mm) : 14.6 Weight (kg) :
	41	TR11560200	560/200	560/200	508	445	135	140	50.9	18.2
D1 (mm) : 560/200 D2 (mm) : 560/200 A (mm) : 508 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 50.9 S2 (mm) : 18.2 Weight (kg) :
	42	TR11560225	560/225	560/225	545	445	150	140	50.9	20.5
D1 (mm) : 560/225 D2 (mm) : 560/225 A (mm) : 545 C (mm) : 445 L1 (mm) : 150 L2 (mm) : 140 S1 (mm) : 50.9 S2 (mm) : 20.5 Weight (kg) :
	43	TR11560250	560/250	560/250	545	445	135	140	50.9	22.7
D1 (mm) : 560/250 D2 (mm) : 560/250 A (mm) : 545 C (mm) : 445 L1 (mm) : 135 L2 (mm) : 140 S1 (mm) : 50.9 S2 (mm) : 22.7 Weight (kg) :
	44	TR11560280	560/280	560/280	600	450	150	145	50.9	25.4
D1 (mm) : 560/280 D2 (mm) : 560/280 A (mm) : 600 C (mm) : 450 L1 (mm) : 150 L2 (mm) : 145 S1 (mm) : 50.9 S2 (mm) : 25.4 Weight (kg) :
	45	TR11560315	560/315	560/315	605	450	135	145	50.9	28.6
D1 (mm) : 560/315 D2 (mm) : 560/315 A (mm) : 605 C (mm) : 450 L1 (mm) : 135 L2 (mm) : 145 S1 (mm) : 50.9 S2 (mm) : 28.6 Weight (kg) :
	46	TR11560355	560/355	560/355	710	465	150	160	50.9	28.6
D1 (mm) : 560/355 D2 (mm) : 560/355 A (mm) : 710 C (mm) : 465 L1 (mm) : 150 L2 (mm) : 160 S1 (mm) : 50.9 S2 (mm) : 28.6 Weight (kg) :
	47	TR11560400	560/400	560/400	720	465	135	160	50.9	36.3
D1 (mm) : 560/400 D2 (mm) : 560/400 A (mm) : 720 C (mm) : 465 L1 (mm) : 135 L2 (mm) : 160 S1 (mm) : 50.9 S2 (mm) : 36.3 Weight (kg) :
	48	TR11560450	560/450	560/450	825	475	150	170	50.9	40.9
D1 (mm) : 560/450 D2 (mm) : 560/450 A (mm) : 825 C (mm) : 475 L1 (mm) : 150 L2 (mm) : 170 S1 (mm) : 50.9 S2 (mm) : 40.9 Weight (kg) :
	49	TR11560500	560/500	560/500	825	475	140	170	50.9	45.5
D1 (mm) : 560/500 D2 (mm) : 560/500 A (mm) : 825 C (mm) : 475 L1 (mm) : 140 L2 (mm) : 170 S1 (mm) : 50.9 S2 (mm) : 45.5 Weight (kg) :
	50	TR11630110	630/110	630/110	475	480	145	135	57.3	10
D1 (mm) : 630/110 D2 (mm) : 630/110 A (mm) : 475 C (mm) : 480 L1 (mm) : 145 L2 (mm) : 135 S1 (mm) : 57.3 S2 (mm) : 10 Weight (kg) :
	51	TR11630160	630/160	630/160	475	485	140	140	57.3	14.6
D1 (mm) : 630/160 D2 (mm) : 630/160 A (mm) : 475 C (mm) : 485 L1 (mm) : 140 L2 (mm) : 140 S1 (mm) : 57.3 S2 (mm) : 14.6 Weight (kg) :
	52	TR11630200	630/200	630/200	580	520	170	132	57.3	18.2
D1 (mm) : 630/200 D2 (mm) : 630/200 A (mm) : 580 C (mm) : 520 L1 (mm) : 170 L2 (mm) : 132 S1 (mm) : 57.3 S2 (mm) : 18.2 Weight (kg) :
	53	TR11630225	630/225	630/225	555	490	150	145	57.3	20.5
D1 (mm) : 630/225 D2 (mm) : 630/225 A (mm) : 555 C (mm) : 490 L1 (mm) : 150 L2 (mm) : 145 S1 (mm) : 57.3 S2 (mm) : 20.5 Weight (kg) :
	54	TR11630250	630/250	630/250	620	508	110	130	57.3	22.7
D1 (mm) : 630/250 D2 (mm) : 630/250 A (mm) : 620 C (mm) : 508 L1 (mm) : 110 L2 (mm) : 130 S1 (mm) : 57.3 S2 (mm) : 22.7 Weight (kg) :
	55	TR11630280	630/280	630/280	660	490	160	145	57.3	25.4
D1 (mm) : 630/280 D2 (mm) : 630/280 A (mm) : 660 C (mm) : 490 L1 (mm) : 160 L2 (mm) : 145 S1 (mm) : 57.3 S2 (mm) : 25.4 Weight (kg) :
	56	TR11630315	630/315	630/315	665	490	150	145	57.3	28.6
D1 (mm) : 630/315 D2 (mm) : 630/315 A (mm) : 665 C (mm) : 490 L1 (mm) : 150 L2 (mm) : 145 S1 (mm) : 57.3 S2 (mm) : 28.6 Weight (kg) :
	57	TR11630355	630/355	630/355	720	505	150	160	57.3	28.6
D1 (mm) : 630/355 D2 (mm) : 630/355 A (mm) : 720 C (mm) : 505 L1 (mm) : 150 L2 (mm) : 160 S1 (mm) : 57.3 S2 (mm) : 28.6 Weight (kg) :
	58	TR11630400	630/400	630/400	725	505	145	160	57.3	36.3
D1 (mm) : 630/400 D2 (mm) : 630/400 A (mm) : 725 C (mm) : 505 L1 (mm) : 145 L2 (mm) : 160 S1 (mm) : 57.3 S2 (mm) : 36.3 Weight (kg) :
	59	TR11630450	630/450	630/450	800	525	150	180	57.3	40.9
D1 (mm) : 630/450 D2 (mm) : 630/450 A (mm) : 800 C (mm) : 525 L1 (mm) : 150 L2 (mm) : 180 S1 (mm) : 57.3 S2 (mm) : 40.9 Weight (kg) :
	60	TR11630500	630/500	630/500	808	525	140	180	57.3	45.5
D1 (mm) : 630/500 D2 (mm) : 630/500 A (mm) : 808 C (mm) : 525 L1 (mm) : 140 L2 (mm) : 180 S1 (mm) : 57.3 S2 (mm) : 45.5 Weight (kg) :

Tee

All filters

Tee

Tee

Tee - Long Spigot - Equal - SDR11

Tee - Long Spigot - Equal - SDR17

Tee - Butt Weld - Equal - SDR9

Tee - Butt Weld - Equal - SDR11

Tee - Butt Weld - Equal - SDR17

Tee - Long Spigot - Reducing - SDR17

Tee - Long Spigot - Reducing - SDR11

Tee - Long Spigot - Reducing - SDR9

Tee - Butt Weld - Reducing - SDR17

Tee - Butt Weld - Reducing - SDR11

Global Water Group (GWG)

Sitemap

Locations

Contact GWG

Tee

All filters

Tee

Tee

Tee - Long Spigot - Equal - SDR11

Tee - Long Spigot - Equal - SDR17

Tee - Butt Weld - Equal - SDR9

Tee - Butt Weld - Equal - SDR11

Tee - Butt Weld - Equal - SDR17

Tee - Long Spigot - Reducing - SDR17

Tee - Long Spigot - Reducing - SDR11

Tee - Long Spigot - Reducing - SDR9

Tee - Butt Weld - Reducing - SDR17

Tee - Butt Weld - Reducing - SDR11

Global Water Group (GWG)

Sitemap

Locations

Contact GWG

GWG News
