Stub Flanges

Material: PE 100-RC

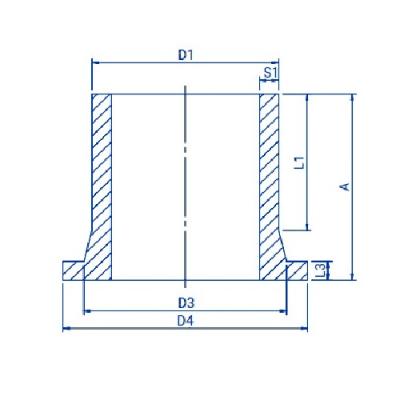

Stub Flanges - Long Spigot - Standard - SDR 11

Variants: 22

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFL11032	32	40	68	86	62	10	2.9	0.05
D1 (mm) : 32 D2 (mm) : D3 (mm) : 40 D4 (mm) : 68 A (mm) : 86 L1 (mm) : 62 L2 (mm) : L3 (mm) : 10 S1 (mm) : 2.9 Weight (kg) : 0.05
	2	SFL11040	40	50	78	89	62	11	3.7	0.08
D1 (mm) : 40 D2 (mm) : D3 (mm) : 50 D4 (mm) : 78 A (mm) : 89 L1 (mm) : 62 L2 (mm) : L3 (mm) : 11 S1 (mm) : 3.7 Weight (kg) : 0.08
	3	SFL11050	50	60	88	90	62	12	4.6	0.12
D1 (mm) : 50 D2 (mm) : D3 (mm) : 60 D4 (mm) : 88 A (mm) : 90 L1 (mm) : 62 L2 (mm) : L3 (mm) : 12 S1 (mm) : 4.6 Weight (kg) : 0.12
	4	SFL11063	63	69	94	104	68	14	5.8	0.18
D1 (mm) : 63 D2 (mm) : D3 (mm) : 69 D4 (mm) : 94 A (mm) : 104 L1 (mm) : 68 L2 (mm) : L3 (mm) : 14 S1 (mm) : 5.8 Weight (kg) : 0.18
	5	SFL11075	75	81	107	123	91	16	6.8	0.3
D1 (mm) : 75 D2 (mm) : D3 (mm) : 81 D4 (mm) : 107 A (mm) : 123 L1 (mm) : 91 L2 (mm) : L3 (mm) : 16 S1 (mm) : 6.8 Weight (kg) : 0.3
	6	SFL11090	90	98	126	138	105	18	8.2	0.44
D1 (mm) : 90 D2 (mm) : D3 (mm) : 98 D4 (mm) : 126 A (mm) : 138 L1 (mm) : 105 L2 (mm) : L3 (mm) : 18 S1 (mm) : 8.2 Weight (kg) : 0.44
	7	SFL11110	110	121	157	155	111	20	10	0.66
D1 (mm) : 110 D2 (mm) : D3 (mm) : 121 D4 (mm) : 157 A (mm) : 155 L1 (mm) : 111 L2 (mm) : L3 (mm) : 20 S1 (mm) : 10 Weight (kg) : 0.66
	8	SFL11125	125	128	157	167	122	25	11.4	0.86
D1 (mm) : 125 D2 (mm) : D3 (mm) : 128 D4 (mm) : 157 A (mm) : 167 L1 (mm) : 122 L2 (mm) : L3 (mm) : 25 S1 (mm) : 11.4 Weight (kg) : 0.86
	9	SFL11140	140	155	187	174	126	26	12.7	1.2
D1 (mm) : 140 D2 (mm) : D3 (mm) : 155 D4 (mm) : 187 A (mm) : 174 L1 (mm) : 126 L2 (mm) : L3 (mm) : 26 S1 (mm) : 12.7 Weight (kg) : 1.2
	10	SFL11160	160	165	212	206	154	26	14.6	1.78
D1 (mm) : 160 D2 (mm) : D3 (mm) : 165 D4 (mm) : 212 A (mm) : 206 L1 (mm) : 154 L2 (mm) : L3 (mm) : 26 S1 (mm) : 14.6 Weight (kg) : 1.78
	11	SFL11180	180	182	212	176	152	21	16.4	1.77
D1 (mm) : 180 D2 (mm) : D3 (mm) : 182 D4 (mm) : 212 A (mm) : 176 L1 (mm) : 152 L2 (mm) : L3 (mm) : 21 S1 (mm) : 16.4 Weight (kg) : 1.77
	12	SFL11200	200	234	268	187	133	33	18.2	2.89
D1 (mm) : 200 D2 (mm) : D3 (mm) : 234 D4 (mm) : 268 A (mm) : 187 L1 (mm) : 133 L2 (mm) : L3 (mm) : 33 S1 (mm) : 18.2 Weight (kg) : 2.89
	13	SFL11225	225	236	268	185	130	33	20.5	2.95
D1 (mm) : 225 D2 (mm) : D3 (mm) : 236 D4 (mm) : 268 A (mm) : 185 L1 (mm) : 130 L2 (mm) : L3 (mm) : 33 S1 (mm) : 20.5 Weight (kg) : 2.95
	14	SFL11250	250	286	320	216	140	36	22.7	4.96
D1 (mm) : 250 D2 (mm) : D3 (mm) : 286 D4 (mm) : 320 A (mm) : 216 L1 (mm) : 140 L2 (mm) : L3 (mm) : 36 S1 (mm) : 22.7 Weight (kg) : 4.96
	15	SFL11280	280	293	322	231	185	36	25.4	5.26
D1 (mm) : 280 D2 (mm) : D3 (mm) : 293 D4 (mm) : 322 A (mm) : 231 L1 (mm) : 185 L2 (mm) : L3 (mm) : 36 S1 (mm) : 25.4 Weight (kg) : 5.26
	16	SFL11315	315	337	370	237	165	36	28.6	7.23
D1 (mm) : 315 D2 (mm) : D3 (mm) : 337 D4 (mm) : 370 A (mm) : 237 L1 (mm) : 165 L2 (mm) : L3 (mm) : 36 S1 (mm) : 28.6 Weight (kg) : 7.23
	17	SFL11355	355	373	434	259	174	43	32.2	10.44
D1 (mm) : 355 D2 (mm) : D3 (mm) : 373 D4 (mm) : 434 A (mm) : 259 L1 (mm) : 174 L2 (mm) : L3 (mm) : 43 S1 (mm) : 32.2 Weight (kg) : 10.44
	18	SFL11400	400	427	484	267	181	45	36.3	13.98
D1 (mm) : 400 D2 (mm) : D3 (mm) : 427 D4 (mm) : 484 A (mm) : 267 L1 (mm) : 181 L2 (mm) : L3 (mm) : 45 S1 (mm) : 36.3 Weight (kg) : 13.98
	19	SFL11450	450	514	585	340	220	60	40.9	19.93
D1 (mm) : 450 D2 (mm) : D3 (mm) : 514 D4 (mm) : 585 A (mm) : 340 L1 (mm) : 220 L2 (mm) : L3 (mm) : 60 S1 (mm) : 40.9 Weight (kg) : 19.93
	20	SFL11500	500	530	585	345	235	60	45.4	21.99
D1 (mm) : 500 D2 (mm) : D3 (mm) : 530 D4 (mm) : 585 A (mm) : 345 L1 (mm) : 235 L2 (mm) : L3 (mm) : 60 S1 (mm) : 45.4 Weight (kg) : 21.99
	21	SFL11560	560	615	685	381	260	60	50.8	33.8
D1 (mm) : 560 D2 (mm) : D3 (mm) : 615 D4 (mm) : 685 A (mm) : 381 L1 (mm) : 260 L2 (mm) : L3 (mm) : 60 S1 (mm) : 50.8 Weight (kg) : 33.8
	22	SFL11630	630	645	685	375	270	65	57.2	37.5
D1 (mm) : 630 D2 (mm) : D3 (mm) : 645 D4 (mm) : 685 A (mm) : 375 L1 (mm) : 270 L2 (mm) : L3 (mm) : 65 S1 (mm) : 57.2 Weight (kg) : 37.5

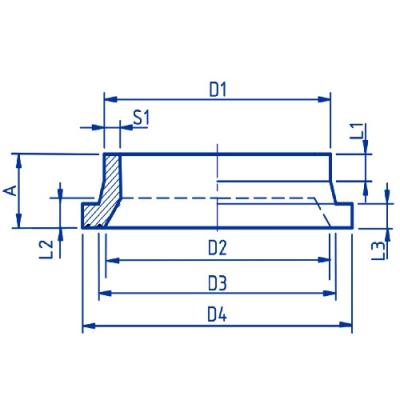

Stub Flanges - Long Spigot - Chamfered - SDR 11

Show full data

Variants: 16

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFLC11110	110	100	121	157	155	111	25	20	10	0.66
D1 (mm) : 110 D2 (mm) : 100 D3 (mm) : 121 D4 (mm) : 157 A (mm) : 155 L1 (mm) : 111 L2 (mm) : 25 L3 (mm) : 20 S1 (mm) : 10 Weight (kg) : 0.66
	2	SFLC11125	125	125	128	157	167	122	25	25	11.4	0.86
D1 (mm) : 125 D2 (mm) : 125 D3 (mm) : 128 D4 (mm) : 157 A (mm) : 167 L1 (mm) : 122 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 11.4 Weight (kg) : 0.86
	3	SFLC11140	140	125	155	187	174	126	25	26	12.7	1.2
D1 (mm) : 140 D2 (mm) : 125 D3 (mm) : 155 D4 (mm) : 187 A (mm) : 174 L1 (mm) : 126 L2 (mm) : 25 L3 (mm) : 26 S1 (mm) : 12.7 Weight (kg) : 1.2
	4	SFLC11160	160	154	165	212	206	154	25	26	14.6	1.78
D1 (mm) : 160 D2 (mm) : 154 D3 (mm) : 165 D4 (mm) : 212 A (mm) : 206 L1 (mm) : 154 L2 (mm) : 25 L3 (mm) : 26 S1 (mm) : 14.6 Weight (kg) : 1.78
	5	SFLC11180	180	154	182	212	176	152	25	21	16.4	1.77
D1 (mm) : 180 D2 (mm) : 154 D3 (mm) : 182 D4 (mm) : 212 A (mm) : 176 L1 (mm) : 152 L2 (mm) : 25 L3 (mm) : 21 S1 (mm) : 16.4 Weight (kg) : 1.77
	6	SFLC11200	200	208	234	268	187	133	32	33	18.2	2.89
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 234 D4 (mm) : 268 A (mm) : 187 L1 (mm) : 133 L2 (mm) : 32 L3 (mm) : 33 S1 (mm) : 18.2 Weight (kg) : 2.89
	7	SFLC11225	225	208	236	268	185	130	32	33	20.5	2.95
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 236 D4 (mm) : 268 A (mm) : 185 L1 (mm) : 130 L2 (mm) : 32 L3 (mm) : 33 S1 (mm) : 20.5 Weight (kg) : 2.95
	8	SFLC11250	250	260	286	320	216	140	35	36	22.7	4.96
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 286 D4 (mm) : 320 A (mm) : 216 L1 (mm) : 140 L2 (mm) : 35 L3 (mm) : 36 S1 (mm) : 22.7 Weight (kg) : 4.96
	9	SFLC11280	280	260	293	322	231	185	35	36	25.4	5.26
D1 (mm) : 280 D2 (mm) : 260 D3 (mm) : 293 D4 (mm) : 322 A (mm) : 231 L1 (mm) : 185 L2 (mm) : 35 L3 (mm) : 36 S1 (mm) : 25.4 Weight (kg) : 5.26
	10	SFLC11315	315	305	337	370	237	165	35	36	28.6	7.23
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 337 D4 (mm) : 370 A (mm) : 237 L1 (mm) : 165 L2 (mm) : 35 L3 (mm) : 36 S1 (mm) : 28.6 Weight (kg) : 7.23
	11	SFLC11355	355	345	373	434	259	174	45	43	32.2	10.44
D1 (mm) : 355 D2 (mm) : 345 D3 (mm) : 373 D4 (mm) : 434 A (mm) : 259 L1 (mm) : 174 L2 (mm) : 45 L3 (mm) : 43 S1 (mm) : 32.2 Weight (kg) : 10.44
	12	SFLC11400	400	396	427	484	267	181	50	45	36.3	13.98
D1 (mm) : 400 D2 (mm) : 396 D3 (mm) : 427 D4 (mm) : 484 A (mm) : 267 L1 (mm) : 181 L2 (mm) : 50 L3 (mm) : 45 S1 (mm) : 36.3 Weight (kg) : 13.98
	13	SFLC11450	450	442	514	585	340	220	66	60	40.9	19.93
D1 (mm) : 450 D2 (mm) : 442 D3 (mm) : 514 D4 (mm) : 585 A (mm) : 340 L1 (mm) : 220 L2 (mm) : 66 L3 (mm) : 60 S1 (mm) : 40.9 Weight (kg) : 19.93
	14	SFLC11500	500	494	530	585	345	235	60	60	45.4	21.99
D1 (mm) : 500 D2 (mm) : 494 D3 (mm) : 530 D4 (mm) : 585 A (mm) : 345 L1 (mm) : 235 L2 (mm) : 60 L3 (mm) : 60 S1 (mm) : 45.4 Weight (kg) : 21.99
	15	SFLC11560	560	580	615	685	381	260	80	60	50.8	33.8
D1 (mm) : 560 D2 (mm) : 580 D3 (mm) : 615 D4 (mm) : 685 A (mm) : 381 L1 (mm) : 260 L2 (mm) : 80 L3 (mm) : 60 S1 (mm) : 50.8 Weight (kg) : 33.8
	16	SFLC11630	630	576	645	685	375	270	65	65	57.2	37.5
D1 (mm) : 630 D2 (mm) : 576 D3 (mm) : 645 D4 (mm) : 685 A (mm) : 375 L1 (mm) : 270 L2 (mm) : 65 L3 (mm) : 65 S1 (mm) : 57.2 Weight (kg) : 37.5

Stub Flanges - Long Spigot - Standard - SDR 17

Show full data

Variants: 23

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFL17063	63	72	94	104	67	14	3.8	0.15
D1 (mm) : 63 D2 (mm) : D3 (mm) : 72 D4 (mm) : 94 A (mm) : 104 L1 (mm) : 67 L2 (mm) : L3 (mm) : 14 S1 (mm) : 3.8 Weight (kg) : 0.15
	2	SFL17075	75	84	107	126	94	16	4.5	0.25
D1 (mm) : 75 D2 (mm) : D3 (mm) : 84 D4 (mm) : 107 A (mm) : 126 L1 (mm) : 94 L2 (mm) : L3 (mm) : 16 S1 (mm) : 4.5 Weight (kg) : 0.25
	3	SFL17090	90	100	126	140	106	17	5.4	0.35
D1 (mm) : 90 D2 (mm) : D3 (mm) : 100 D4 (mm) : 126 A (mm) : 140 L1 (mm) : 106 L2 (mm) : L3 (mm) : 17 S1 (mm) : 5.4 Weight (kg) : 0.35
	4	SFL17110	110	115	157	155	112	20	6.6	0.54
D1 (mm) : 110 D2 (mm) : D3 (mm) : 115 D4 (mm) : 157 A (mm) : 155 L1 (mm) : 112 L2 (mm) : L3 (mm) : 20 S1 (mm) : 6.6 Weight (kg) : 0.54
	5	SFL17125	125	129	157	171	125	25	7.4	0.65
D1 (mm) : 125 D2 (mm) : D3 (mm) : 129 D4 (mm) : 157 A (mm) : 171 L1 (mm) : 125 L2 (mm) : L3 (mm) : 25 S1 (mm) : 7.4 Weight (kg) : 0.65
	6	SFL17140	140	156	187	174	126	26	8.3	0.93
D1 (mm) : 140 D2 (mm) : D3 (mm) : 156 D4 (mm) : 187 A (mm) : 174 L1 (mm) : 126 L2 (mm) : L3 (mm) : 26 S1 (mm) : 8.3 Weight (kg) : 0.93
	7	SFL17160	160	166	212	207	157	25	9.5	1.44
D1 (mm) : 160 D2 (mm) : D3 (mm) : 166 D4 (mm) : 212 A (mm) : 207 L1 (mm) : 157 L2 (mm) : L3 (mm) : 25 S1 (mm) : 9.5 Weight (kg) : 1.44
	8	SFL17180	180	185	212	178	153	21	10.7	1.27
D1 (mm) : 180 D2 (mm) : D3 (mm) : 185 D4 (mm) : 212 A (mm) : 178 L1 (mm) : 153 L2 (mm) : L3 (mm) : 21 S1 (mm) : 10.7 Weight (kg) : 1.27
	9	SFL17200	200	232.5	268	187	132	33	11.9	2.31
D1 (mm) : 200 D2 (mm) : D3 (mm) : 232.5 D4 (mm) : 268 A (mm) : 187 L1 (mm) : 132 L2 (mm) : L3 (mm) : 33 S1 (mm) : 11.9 Weight (kg) : 2.31
	10	SFL17225	225	236	268	190	131	33	13.4	2.22
D1 (mm) : 225 D2 (mm) : D3 (mm) : 236 D4 (mm) : 268 A (mm) : 190 L1 (mm) : 131 L2 (mm) : L3 (mm) : 33 S1 (mm) : 13.4 Weight (kg) : 2.22
	11	SFL17250	250	286	321	217	137	36	14.8	3.97
D1 (mm) : 250 D2 (mm) : D3 (mm) : 286 D4 (mm) : 321 A (mm) : 217 L1 (mm) : 137 L2 (mm) : L3 (mm) : 36 S1 (mm) : 14.8 Weight (kg) : 3.97
	12	SFL17280	280	292	322	228	143	36	16.4	3.94
D1 (mm) : 280 D2 (mm) : D3 (mm) : 292 D4 (mm) : 322 A (mm) : 228 L1 (mm) : 143 L2 (mm) : L3 (mm) : 36 S1 (mm) : 16.4 Weight (kg) : 3.94
	13	SFL17315	315	336	371	238	156	36	18.7	5.25
D1 (mm) : 315 D2 (mm) : D3 (mm) : 336 D4 (mm) : 371 A (mm) : 238 L1 (mm) : 156 L2 (mm) : L3 (mm) : 36 S1 (mm) : 18.7 Weight (kg) : 5.25
	14	SFL17355	355	373	431	257	174	41	21.1	7.82
D1 (mm) : 355 D2 (mm) : D3 (mm) : 373 D4 (mm) : 431 A (mm) : 257 L1 (mm) : 174 L2 (mm) : L3 (mm) : 41 S1 (mm) : 21.1 Weight (kg) : 7.82
	15	SFL17400	400	482	481	265	180	43	23.7	10.19
D1 (mm) : 400 D2 (mm) : D3 (mm) : 482 D4 (mm) : 481 A (mm) : 265 L1 (mm) : 180 L2 (mm) : L3 (mm) : 43 S1 (mm) : 23.7 Weight (kg) : 10.19
	16	SFL17450	450	514	585	326	220	46	26.7	13.83
D1 (mm) : 450 D2 (mm) : D3 (mm) : 514 D4 (mm) : 585 A (mm) : 326 L1 (mm) : 220 L2 (mm) : L3 (mm) : 46 S1 (mm) : 26.7 Weight (kg) : 13.83
	17	SFL17500	500	530	585	331	235	46	29.6	15.21
D1 (mm) : 500 D2 (mm) : D3 (mm) : 530 D4 (mm) : 585 A (mm) : 331 L1 (mm) : 235 L2 (mm) : L3 (mm) : 46 S1 (mm) : 29.6 Weight (kg) : 15.21
	18	SFL17560	560	615	685	371	260	50	33.2	17.18
D1 (mm) : 560 D2 (mm) : D3 (mm) : 615 D4 (mm) : 685 A (mm) : 371 L1 (mm) : 260 L2 (mm) : L3 (mm) : 50 S1 (mm) : 33.2 Weight (kg) : 17.18
	19	SFL17630	630	645	685	360	270	50	37.3	24.86
D1 (mm) : 630 D2 (mm) : D3 (mm) : 645 D4 (mm) : 685 A (mm) : 360 L1 (mm) : 270 L2 (mm) : L3 (mm) : 50 S1 (mm) : 37.3 Weight (kg) : 24.86
	20	SFL17710	710	738	800	495	395	50	42.1	47
D1 (mm) : 710 D2 (mm) : D3 (mm) : 738 D4 (mm) : 800 A (mm) : 495 L1 (mm) : 395 L2 (mm) : L3 (mm) : 50 S1 (mm) : 42.1 Weight (kg) : 47
	21	SFL17800	800	836	905	497	395	52	47.4	59
D1 (mm) : 800 D2 (mm) : D3 (mm) : 836 D4 (mm) : 905 A (mm) : 497 L1 (mm) : 395 L2 (mm) : L3 (mm) : 52 S1 (mm) : 47.4 Weight (kg) : 59
	22	SFL17900	900	944	1005	495	390	55	53.5	71
D1 (mm) : 900 D2 (mm) : D3 (mm) : 944 D4 (mm) : 1005 A (mm) : 495 L1 (mm) : 390 L2 (mm) : L3 (mm) : 55 S1 (mm) : 53.5 Weight (kg) : 71
	23	SFL171000	1000	1047	1110	520	390	60	59.3	85
D1 (mm) : 1000 D2 (mm) : D3 (mm) : 1047 D4 (mm) : 1110 A (mm) : 520 L1 (mm) : 390 L2 (mm) : L3 (mm) : 60 S1 (mm) : 59.3 Weight (kg) : 85

Stub Flanges - Long Spigot - Chamfered - SDR 17

Show full data

Variants: 16

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFLC17110	110	100	115	157	155	112	25	20	6.6	0.54
D1 (mm) : 110 D2 (mm) : 100 D3 (mm) : 115 D4 (mm) : 157 A (mm) : 155 L1 (mm) : 112 L2 (mm) : 25 L3 (mm) : 20 S1 (mm) : 6.6 Weight (kg) : 0.54
	2	SFLC17125	125	125	129	157	171	125	25	25	7.4	0.65
D1 (mm) : 125 D2 (mm) : 125 D3 (mm) : 129 D4 (mm) : 157 A (mm) : 171 L1 (mm) : 125 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 7.4 Weight (kg) : 0.65
	3	SFLC17140	140	125	156	187	174	126	25	26	8.3	0.93
D1 (mm) : 140 D2 (mm) : 125 D3 (mm) : 156 D4 (mm) : 187 A (mm) : 174 L1 (mm) : 126 L2 (mm) : 25 L3 (mm) : 26 S1 (mm) : 8.3 Weight (kg) : 0.93
	4	SFLC17160	160	154	166	212	207	157	18	25	9.5	1.44
D1 (mm) : 160 D2 (mm) : 154 D3 (mm) : 166 D4 (mm) : 212 A (mm) : 207 L1 (mm) : 157 L2 (mm) : 18 L3 (mm) : 25 S1 (mm) : 9.5 Weight (kg) : 1.44
	5	SFLC17180	180	154	185	212	178	153	18	21	10.7	1.27
D1 (mm) : 180 D2 (mm) : 154 D3 (mm) : 185 D4 (mm) : 212 A (mm) : 178 L1 (mm) : 153 L2 (mm) : 18 L3 (mm) : 21 S1 (mm) : 10.7 Weight (kg) : 1.27
	6	SFLC17200	200	208	232.5	268	187	132	24	33	11.9	2.31
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 232.5 D4 (mm) : 268 A (mm) : 187 L1 (mm) : 132 L2 (mm) : 24 L3 (mm) : 33 S1 (mm) : 11.9 Weight (kg) : 2.31
	7	SFLC17225	225	208	236	268	190	131	24	33	13.4	2.22
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 236 D4 (mm) : 268 A (mm) : 190 L1 (mm) : 131 L2 (mm) : 24 L3 (mm) : 33 S1 (mm) : 13.4 Weight (kg) : 2.22
	8	SFLC17250	250	260	286	321	217	137	25	36	14.8	3.97
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 286 D4 (mm) : 321 A (mm) : 217 L1 (mm) : 137 L2 (mm) : 25 L3 (mm) : 36 S1 (mm) : 14.8 Weight (kg) : 3.97
	9	SFLC17280	280	260	292	322	228	143	25	36	16.4	3.94
D1 (mm) : 280 D2 (mm) : 260 D3 (mm) : 292 D4 (mm) : 322 A (mm) : 228 L1 (mm) : 143 L2 (mm) : 25 L3 (mm) : 36 S1 (mm) : 16.4 Weight (kg) : 3.94
	10	SFLC17315	315	305	336	371	238	156	25	36	18.7	5.25
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 336 D4 (mm) : 371 A (mm) : 238 L1 (mm) : 156 L2 (mm) : 25 L3 (mm) : 36 S1 (mm) : 18.7 Weight (kg) : 5.25
	11	SFLC17355	355	350	373	431	257	174	30	41	21.1	7.82
D1 (mm) : 355 D2 (mm) : 350 D3 (mm) : 373 D4 (mm) : 431 A (mm) : 257 L1 (mm) : 174 L2 (mm) : 30 L3 (mm) : 41 S1 (mm) : 21.1 Weight (kg) : 7.82
	12	SFLC17400	400	396	482	481	265	180	33	43	23.7	10.19
D1 (mm) : 400 D2 (mm) : 396 D3 (mm) : 482 D4 (mm) : 481 A (mm) : 265 L1 (mm) : 180 L2 (mm) : 33 L3 (mm) : 43 S1 (mm) : 23.7 Weight (kg) : 10.19
	13	SFLC17450	450	442	514	585	326	220	45	46	26.7	13.83
D1 (mm) : 450 D2 (mm) : 442 D3 (mm) : 514 D4 (mm) : 585 A (mm) : 326 L1 (mm) : 220 L2 (mm) : 45 L3 (mm) : 46 S1 (mm) : 26.7 Weight (kg) : 13.83
	14	SFLC17500	500	497	530	585	331	235	46	46	29.6	15.21
D1 (mm) : 500 D2 (mm) : 497 D3 (mm) : 530 D4 (mm) : 585 A (mm) : 331 L1 (mm) : 235 L2 (mm) : 46 L3 (mm) : 46 S1 (mm) : 29.6 Weight (kg) : 15.21
	15	SFLC17560	560	580	615	685	371	260	50	50	33.2	17.18
D1 (mm) : 560 D2 (mm) : 580 D3 (mm) : 615 D4 (mm) : 685 A (mm) : 371 L1 (mm) : 260 L2 (mm) : 50 L3 (mm) : 50 S1 (mm) : 33.2 Weight (kg) : 17.18
	16	SFLC17630	630	585	645	685	360	270	50	50	37.3	24.86
D1 (mm) : 630 D2 (mm) : 585 D3 (mm) : 645 D4 (mm) : 685 A (mm) : 360 L1 (mm) : 270 L2 (mm) : 50 L3 (mm) : 50 S1 (mm) : 37.3 Weight (kg) : 24.86

Stub Flanges - Long Spigot - Standard - SDR 13.6

Show full data

Variants: 5

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFL13.6200	200	200	270	175	125	30	14.7	2.2
D1 (mm) : 200 D2 (mm) : D3 (mm) : 200 D4 (mm) : 270 A (mm) : 175 L1 (mm) : 125 L2 (mm) : L3 (mm) : 30 S1 (mm) : 14.7 Weight (kg) : 2.2
	2	SFL13.6225	225	225	270	180	144	30	16.6	2.41
D1 (mm) : 225 D2 (mm) : D3 (mm) : 225 D4 (mm) : 270 A (mm) : 180 L1 (mm) : 144 L2 (mm) : L3 (mm) : 30 S1 (mm) : 16.6 Weight (kg) : 2.41
	3	SFL13.6250	250	287	335	185	125	35	18.4	3.84
D1 (mm) : 250 D2 (mm) : D3 (mm) : 287 D4 (mm) : 335 A (mm) : 185 L1 (mm) : 125 L2 (mm) : L3 (mm) : 35 S1 (mm) : 18.4 Weight (kg) : 3.84
	4	SFL13.6315	315	330	380	195	133	40	23.2	5.38
D1 (mm) : 315 D2 (mm) : D3 (mm) : 330 D4 (mm) : 380 A (mm) : 195 L1 (mm) : 133 L2 (mm) : L3 (mm) : 40 S1 (mm) : 23.2 Weight (kg) : 5.38
	5	SFL13.6355	355	364	445	215	145	40	26.1	8.04
D1 (mm) : 355 D2 (mm) : D3 (mm) : 364 D4 (mm) : 445 A (mm) : 215 L1 (mm) : 145 L2 (mm) : L3 (mm) : 40 S1 (mm) : 26.1 Weight (kg) : 8.04

Stub Flanges - Long Spigot - Chamfered - SDR 13.6

Show full data

Variants: 5

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFLC13.6200	200	208	200	270	175	125	32	30	14.7	2.2
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 200 D4 (mm) : 270 A (mm) : 175 L1 (mm) : 125 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 14.7 Weight (kg) : 2.2
	2	SFLC13.6225	225	208	225	270	180	144	32	30	16.6	2.41
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 225 D4 (mm) : 270 A (mm) : 180 L1 (mm) : 144 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 16.6 Weight (kg) : 2.41
	3	SFLC13.6250	250	260	287	335	185	125	35	35	18.4	3.84
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 287 D4 (mm) : 335 A (mm) : 185 L1 (mm) : 125 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 18.4 Weight (kg) : 3.84
	4	SFLC13.6315	315	305	330	380	195	133	35	40	23.2	5.38
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 330 D4 (mm) : 380 A (mm) : 195 L1 (mm) : 133 L2 (mm) : 35 L3 (mm) : 40 S1 (mm) : 23.2 Weight (kg) : 5.38
	5	SFLC13.6355	355	345	364	445	215	145	45	40	26.1	8.04
D1 (mm) : 355 D2 (mm) : 345 D3 (mm) : 364 D4 (mm) : 445 A (mm) : 215 L1 (mm) : 145 L2 (mm) : 45 L3 (mm) : 40 S1 (mm) : 26.1 Weight (kg) : 8.04

Stub Flanges - Long Spigot - Standard - SDR 9

Show full data

Variants: 10

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFL09090	90	103	128	121	83	20	10.1	0.43
D1 (mm) : 90 D2 (mm) : D3 (mm) : 103 D4 (mm) : 128 A (mm) : 121 L1 (mm) : 83 L2 (mm) : L3 (mm) : 20 S1 (mm) : 10.1 Weight (kg) : 0.43
	2	SFL09110	110	124	160	126	88	20	12.3	0.68
D1 (mm) : 110 D2 (mm) : D3 (mm) : 124 D4 (mm) : 160 A (mm) : 126 L1 (mm) : 88 L2 (mm) : L3 (mm) : 20 S1 (mm) : 12.3 Weight (kg) : 0.68
	3	SFL09125	125	128	192	137	95	25	14	1.04
D1 (mm) : 125 D2 (mm) : D3 (mm) : 128 D4 (mm) : 192 A (mm) : 137 L1 (mm) : 95 L2 (mm) : L3 (mm) : 25 S1 (mm) : 14 Weight (kg) : 1.04
	4	SFL09160	160	168	217	147	105	25	17.9	1.54
D1 (mm) : 160 D2 (mm) : D3 (mm) : 168 D4 (mm) : 217 A (mm) : 147 L1 (mm) : 105 L2 (mm) : L3 (mm) : 25 S1 (mm) : 17.9 Weight (kg) : 1.54
	5	SFL09180	180	180	217	167	125	25	20.1	1.89
D1 (mm) : 180 D2 (mm) : D3 (mm) : 180 D4 (mm) : 217 A (mm) : 167 L1 (mm) : 125 L2 (mm) : L3 (mm) : 25 S1 (mm) : 20.1 Weight (kg) : 1.89
	6	SFL09200	200	225	270	175	123	30	22.4	2.91
D1 (mm) : 200 D2 (mm) : D3 (mm) : 225 D4 (mm) : 270 A (mm) : 175 L1 (mm) : 123 L2 (mm) : L3 (mm) : 30 S1 (mm) : 22.4 Weight (kg) : 2.91
	7	SFL09225	225	230	270	179	123	30	25.1	3.23
D1 (mm) : 225 D2 (mm) : D3 (mm) : 230 D4 (mm) : 270 A (mm) : 179 L1 (mm) : 123 L2 (mm) : L3 (mm) : 30 S1 (mm) : 25.1 Weight (kg) : 3.23
	8	SFL09250	250	276	334	184	128	35	27.9	4.82
D1 (mm) : 250 D2 (mm) : D3 (mm) : 276 D4 (mm) : 334 A (mm) : 184 L1 (mm) : 128 L2 (mm) : L3 (mm) : 35 S1 (mm) : 27.9 Weight (kg) : 4.82
	9	SFL09280	280	290	334	200	140	35	31.3	5.59
D1 (mm) : 280 D2 (mm) : D3 (mm) : 290 D4 (mm) : 334 A (mm) : 200 L1 (mm) : 140 L2 (mm) : L3 (mm) : 35 S1 (mm) : 31.3 Weight (kg) : 5.59
	10	SFL09315	315	330	380	196	135	40	35.2	7.22
D1 (mm) : 315 D2 (mm) : D3 (mm) : 330 D4 (mm) : 380 A (mm) : 196 L1 (mm) : 135 L2 (mm) : L3 (mm) : 40 S1 (mm) : 35.2 Weight (kg) : 7.22

Stub Flanges - Long Spigot - Chamfered - SDR 9

Show full data

Variants: 9

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFLC09110	110	100	124	160	126	88	25	20	12.3	0.68
D1 (mm) : 110 D2 (mm) : 100 D3 (mm) : 124 D4 (mm) : 160 A (mm) : 126 L1 (mm) : 88 L2 (mm) : 25 L3 (mm) : 20 S1 (mm) : 12.3 Weight (kg) : 0.68
	2	SFLC09125	125	125	128	192	137	95	25	25	14	1.04
D1 (mm) : 125 D2 (mm) : 125 D3 (mm) : 128 D4 (mm) : 192 A (mm) : 137 L1 (mm) : 95 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 14 Weight (kg) : 1.04
	3	SFLC09160	160	154	168	217	147	105	25	25	17.9	1.54
D1 (mm) : 160 D2 (mm) : 154 D3 (mm) : 168 D4 (mm) : 217 A (mm) : 147 L1 (mm) : 105 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 17.9 Weight (kg) : 1.54
	4	SFLC09180	180	154	180	217	167	125	25	25	20.1	1.89
D1 (mm) : 180 D2 (mm) : 154 D3 (mm) : 180 D4 (mm) : 217 A (mm) : 167 L1 (mm) : 125 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 20.1 Weight (kg) : 1.89
	5	SFLC09200	200	208	225	270	175	123	32	30	22.4	2.91
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 225 D4 (mm) : 270 A (mm) : 175 L1 (mm) : 123 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 22.4 Weight (kg) : 2.91
	6	SFLC09225	225	208	230	270	179	123	32	30	25.1	3.23
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 230 D4 (mm) : 270 A (mm) : 179 L1 (mm) : 123 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 25.1 Weight (kg) : 3.23
	7	SFLC09250	250	260	276	334	184	128	35	35	27.9	4.82
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 276 D4 (mm) : 334 A (mm) : 184 L1 (mm) : 128 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 27.9 Weight (kg) : 4.82
	8	SFLC09280	280	260	290	334	200	140	35	35	31.3	5.59
D1 (mm) : 280 D2 (mm) : 260 D3 (mm) : 290 D4 (mm) : 334 A (mm) : 200 L1 (mm) : 140 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 31.3 Weight (kg) : 5.59
	9	SFLC09315	315	305	330	380	196	135	35	40	35.2	7.22
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 330 D4 (mm) : 380 A (mm) : 196 L1 (mm) : 135 L2 (mm) : 35 L3 (mm) : 40 S1 (mm) : 35.2 Weight (kg) : 7.22

Stub Flanges - Long Spigot - Standard - SDR 7.4

Show full data

Variants: 16

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFL07.4025	25	33	59	69	45	10	3.5	0.04
D1 (mm) : 25 D2 (mm) : D3 (mm) : 33 D4 (mm) : 59 A (mm) : 69 L1 (mm) : 45 L2 (mm) : L3 (mm) : 10 S1 (mm) : 3.5 Weight (kg) : 0.04
	2	SFL07.4032	32	40	69	87	61	11	4.4	0.06
D1 (mm) : 32 D2 (mm) : D3 (mm) : 40 D4 (mm) : 69 A (mm) : 87 L1 (mm) : 61 L2 (mm) : L3 (mm) : 11 S1 (mm) : 4.4 Weight (kg) : 0.06
	3	SFL07.4040	40	50	79	80	56	12	5.5	0.1
D1 (mm) : 40 D2 (mm) : D3 (mm) : 50 D4 (mm) : 79 A (mm) : 80 L1 (mm) : 56 L2 (mm) : L3 (mm) : 12 S1 (mm) : 5.5 Weight (kg) : 0.1
	4	SFL07.4050	50	61	89	87	55	13	6.9	0.16
D1 (mm) : 50 D2 (mm) : D3 (mm) : 61 D4 (mm) : 89 A (mm) : 87 L1 (mm) : 55 L2 (mm) : L3 (mm) : 13 S1 (mm) : 6.9 Weight (kg) : 0.16
	5	SFL07.4063	63	75	103	101	63	16	8.6	0.28
D1 (mm) : 63 D2 (mm) : D3 (mm) : 75 D4 (mm) : 103 A (mm) : 101 L1 (mm) : 63 L2 (mm) : L3 (mm) : 16 S1 (mm) : 8.6 Weight (kg) : 0.28
	6	SFL07.4075	75	89	123	113	73	18	10.3	0.43
D1 (mm) : 75 D2 (mm) : D3 (mm) : 89 D4 (mm) : 123 A (mm) : 113 L1 (mm) : 73 L2 (mm) : L3 (mm) : 18 S1 (mm) : 10.3 Weight (kg) : 0.43
	7	SFL07.4090	90	105	139	126	82	20	12.3	0.63
D1 (mm) : 90 D2 (mm) : D3 (mm) : 105 D4 (mm) : 139 A (mm) : 126 L1 (mm) : 82 L2 (mm) : L3 (mm) : 20 S1 (mm) : 12.3 Weight (kg) : 0.63
	8	SFL07.4110	110	125	159	143	91	20	15.1	0.91
D1 (mm) : 110 D2 (mm) : D3 (mm) : 125 D4 (mm) : 159 A (mm) : 143 L1 (mm) : 91 L2 (mm) : L3 (mm) : 20 S1 (mm) : 15.1 Weight (kg) : 0.91
	9	SFL07.4125	125	132	159	152	101	28	17.1	1.18
D1 (mm) : 125 D2 (mm) : D3 (mm) : 132 D4 (mm) : 159 A (mm) : 152 L1 (mm) : 101 L2 (mm) : L3 (mm) : 28 S1 (mm) : 17.1 Weight (kg) : 1.18
	10	SFL07.4140	140	155	189	164	102	29	19.2	1.88
D1 (mm) : 140 D2 (mm) : D3 (mm) : 155 D4 (mm) : 189 A (mm) : 164 L1 (mm) : 102 L2 (mm) : L3 (mm) : 29 S1 (mm) : 19.2 Weight (kg) : 1.88
	11	SFL07.4160	160	175	213	168	106	29	21.9	2.1
D1 (mm) : 160 D2 (mm) : D3 (mm) : 175 D4 (mm) : 213 A (mm) : 168 L1 (mm) : 106 L2 (mm) : L3 (mm) : 29 S1 (mm) : 21.9 Weight (kg) : 2.1
	12	SFL07.4180	180	183	213	178	110	32	24.6	2.7
D1 (mm) : 180 D2 (mm) : D3 (mm) : 183 D4 (mm) : 213 A (mm) : 178 L1 (mm) : 110 L2 (mm) : L3 (mm) : 32 S1 (mm) : 24.6 Weight (kg) : 2.7
	13	SFL07.4200	200	232	269	200	116	34	27.3	5
D1 (mm) : 200 D2 (mm) : D3 (mm) : 232 D4 (mm) : 269 A (mm) : 200 L1 (mm) : 116 L2 (mm) : L3 (mm) : 34 S1 (mm) : 27.3 Weight (kg) : 5
	14	SFL07.4225	225	235	269	192	123	35	30.8	5.2
D1 (mm) : 225 D2 (mm) : D3 (mm) : 235 D4 (mm) : 269 A (mm) : 192 L1 (mm) : 123 L2 (mm) : L3 (mm) : 35 S1 (mm) : 30.8 Weight (kg) : 5.2
	15	SFL07.4250	250	285	332	206	136	38	34.2	7
D1 (mm) : 250 D2 (mm) : D3 (mm) : 285 D4 (mm) : 332 A (mm) : 206 L1 (mm) : 136 L2 (mm) : L3 (mm) : 38 S1 (mm) : 34.2 Weight (kg) : 7
	16	SFL07.4315	315	335	392	238	154	47	43	10
D1 (mm) : 315 D2 (mm) : D3 (mm) : 335 D4 (mm) : 392 A (mm) : 238 L1 (mm) : 154 L2 (mm) : L3 (mm) : 47 S1 (mm) : 43 Weight (kg) : 10

Stub Flanges - Butt Weld - Standard - SDR 7.4

Show full data

Variants: 15

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SF07.4110	110	124	160	60	22	25	15.1	0.53
D1 (mm) : 110 D2 (mm) : D3 (mm) : 124 D4 (mm) : 160 A (mm) : 60 L1 (mm) : 22 L2 (mm) : L3 (mm) : 25 S1 (mm) : 15.1 Weight (kg) : 0.53
	2	SF07.4125	125	128	192	65	23	25	17.1	0.76
D1 (mm) : 125 D2 (mm) : D3 (mm) : 128 D4 (mm) : 192 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 17.1 Weight (kg) : 0.76
	3	SF07.4160	160	168	217	65	23	30	21.9	1.09
D1 (mm) : 160 D2 (mm) : D3 (mm) : 168 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 30 S1 (mm) : 21.9 Weight (kg) : 1.09
	4	SF07.4180	180	180	217	65	23	30	24.6	1.08
D1 (mm) : 180 D2 (mm) : D3 (mm) : 180 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 30 S1 (mm) : 24.6 Weight (kg) : 1.08
	5	SF07.4200	200	225	270	75	23	35	27.3	1.99
D1 (mm) : 200 D2 (mm) : D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : L3 (mm) : 35 S1 (mm) : 27.3 Weight (kg) : 1.99
	6	SF07.4225	225	230	270	80	24	35	30.8	2.04
D1 (mm) : 225 D2 (mm) : D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 35 S1 (mm) : 30.8 Weight (kg) : 2.04
	7	SF07.4250	250	276	334	80	24	35	34.2	3.17
D1 (mm) : 250 D2 (mm) : D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 35 S1 (mm) : 34.2 Weight (kg) : 3.17
	8	SF07.4280	280	290	334	85	25	40	38.3	3.4
D1 (mm) : 280 D2 (mm) : D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : L3 (mm) : 40 S1 (mm) : 38.3 Weight (kg) : 3.4
	9	SF07.4315	315	330	380	90	28	40	43	4.6
D1 (mm) : 315 D2 (mm) : D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : L3 (mm) : 40 S1 (mm) : 43 Weight (kg) : 4.6
	10	SF07.4355	355	364	444	100	30	45	48.5	6.92
D1 (mm) : 355 D2 (mm) : D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : L3 (mm) : 45 S1 (mm) : 48.5 Weight (kg) : 6.92
	11	SF07.4400	400	417	495	100	27	45	54.6	8.68
D1 (mm) : 400 D2 (mm) : D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : L3 (mm) : 45 S1 (mm) : 54.6 Weight (kg) : 8.68
	12	SF07.4450	450	470	545	110	30	50	61.5	11.64
D1 (mm) : 450 D2 (mm) : D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : L3 (mm) : 50 S1 (mm) : 61.5 Weight (kg) : 11.64
	13	SF07.4500	500	520	596	125	30	70	67.6	16.68
D1 (mm) : 500 D2 (mm) : D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : L3 (mm) : 70 S1 (mm) : 67.6 Weight (kg) : 16.68
	14	SF07.4560	560	582	657	130	30	80	75.7	21.57
D1 (mm) : 560 D2 (mm) : D3 (mm) : 582 D4 (mm) : 657 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 80 S1 (mm) : 75.7 Weight (kg) : 21.57
	15	SF07.4630	630	640	710	130	30	80	85.1	24.61
D1 (mm) : 630 D2 (mm) : D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 80 S1 (mm) : 85.1 Weight (kg) : 24.61

Stub Flanges - Butt Weld - Standard - SDR 9

Show full data

Variants: 16

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SF09090	90	103	128	60	22	20	10.1	0.29
D1 (mm) : 90 D2 (mm) : D3 (mm) : 103 D4 (mm) : 128 A (mm) : 60 L1 (mm) : 22 L2 (mm) : L3 (mm) : 20 S1 (mm) : 10.1 Weight (kg) : 0.29
	2	SF09110	110	124	160	60	22	20	12.3	0.44
D1 (mm) : 110 D2 (mm) : D3 (mm) : 124 D4 (mm) : 160 A (mm) : 60 L1 (mm) : 22 L2 (mm) : L3 (mm) : 20 S1 (mm) : 12.3 Weight (kg) : 0.44
	3	SF09125	125	128	192	65	23	25	14	0.71
D1 (mm) : 125 D2 (mm) : D3 (mm) : 128 D4 (mm) : 192 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 14 Weight (kg) : 0.71
	4	SF09160	160	168	217	65	23	25	17.9	0.92
D1 (mm) : 160 D2 (mm) : D3 (mm) : 168 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 17.9 Weight (kg) : 0.92
	5	SF09180	180	180	217	65	23	25	20.1	0.9
D1 (mm) : 180 D2 (mm) : D3 (mm) : 180 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 20.1 Weight (kg) : 0.9
	6	SF09200	200	225	270	75	23	30	22.4	1.72
D1 (mm) : 200 D2 (mm) : D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : L3 (mm) : 30 S1 (mm) : 22.4 Weight (kg) : 1.72
	7	SF09225	225	230	270	80	24	30	25.1	1.73
D1 (mm) : 225 D2 (mm) : D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 30 S1 (mm) : 25.1 Weight (kg) : 1.73
	8	SF09250	250	276	334	80	24	35	27.9	2.88
D1 (mm) : 250 D2 (mm) : D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 35 S1 (mm) : 27.9 Weight (kg) : 2.88
	9	SF09280	280	290	334	85	25	35	31.3	2.91
D1 (mm) : 280 D2 (mm) : D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : L3 (mm) : 35 S1 (mm) : 31.3 Weight (kg) : 2.91
	10	SF09315	315	330	380	90	28	40	35.2	4.09
D1 (mm) : 315 D2 (mm) : D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : L3 (mm) : 40 S1 (mm) : 35.2 Weight (kg) : 4.09
	11	SF09355	355	364	444	100	30	40	39.6	5.96
D1 (mm) : 355 D2 (mm) : D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : L3 (mm) : 40 S1 (mm) : 39.6 Weight (kg) : 5.96
	12	SF09400	400	417	495	100	27	40	44.7	7.49
D1 (mm) : 400 D2 (mm) : D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : L3 (mm) : 40 S1 (mm) : 44.7 Weight (kg) : 7.49
	13	SF09450	450	470	545	110	30	60	50.2	11.03
D1 (mm) : 450 D2 (mm) : D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 50.2 Weight (kg) : 11.03
	14	SF09500	500	520	596	125	30	60	55.8	14.03
D1 (mm) : 500 D2 (mm) : D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 55.8 Weight (kg) : 14.03
	15	SF09560	560	582	657	130	30	60	62.5	17.81
D1 (mm) : 560 D2 (mm) : D3 (mm) : 582 D4 (mm) : 657 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 62.5 Weight (kg) : 17.81
	16	SF09630	630	640	710	130	30	60	70.3	20.36
D1 (mm) : 630 D2 (mm) : D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 70.3 Weight (kg) : 20.36

Stub Flanges - Butt Weld - Chamfered - SDR 9

Show full data

Variants: 15

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFC09110	110	100	124	160	60	22	25	20	12.3	0.44
D1 (mm) : 110 D2 (mm) : 100 D3 (mm) : 124 D4 (mm) : 160 A (mm) : 60 L1 (mm) : 22 L2 (mm) : 25 L3 (mm) : 20 S1 (mm) : 12.3 Weight (kg) : 0.44
	2	SFC09125	125	125	128	192	65	23	25	25	14	0.71
D1 (mm) : 125 D2 (mm) : 125 D3 (mm) : 128 D4 (mm) : 192 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 14 Weight (kg) : 0.71
	3	SFC09160	160	154	168	217	65	23	25	25	17.9	0.92
D1 (mm) : 160 D2 (mm) : 154 D3 (mm) : 168 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 17.9 Weight (kg) : 0.92
	4	SFC09180	180	154	180	217	65	23	25	25	20.1	0.9
D1 (mm) : 180 D2 (mm) : 154 D3 (mm) : 180 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 20.1 Weight (kg) : 0.9
	5	SFC09200	200	208	225	270	75	23	32	30	22.4	1.72
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 22.4 Weight (kg) : 1.72
	6	SFC09225	225	208	230	270	80	24	32	30	25.1	1.73
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 25.1 Weight (kg) : 1.73
	7	SFC09250	250	260	276	334	80	24	35	35	27.9	2.88
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 27.9 Weight (kg) : 2.88
	8	SFC09280	280	260	290	334	85	25	35	35	31.3	2.91
D1 (mm) : 280 D2 (mm) : 260 D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 31.3 Weight (kg) : 2.91
	9	SFC09315	315	305	330	380	90	28	35	40	35.2	4.09
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : 35 L3 (mm) : 40 S1 (mm) : 35.2 Weight (kg) : 4.09
	10	SFC09355	355	345	364	444	100	30	45	40	39.6	5.96
D1 (mm) : 355 D2 (mm) : 345 D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : 45 L3 (mm) : 40 S1 (mm) : 39.6 Weight (kg) : 5.96
	11	SFC09400	400	396	417	495	100	27	50	40	44.7	7.49
D1 (mm) : 400 D2 (mm) : 396 D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : 50 L3 (mm) : 40 S1 (mm) : 44.7 Weight (kg) : 7.49
	12	SFC09450	450	442	470	545	110	30	66	60	50.2	11.03
D1 (mm) : 450 D2 (mm) : 442 D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : 66 L3 (mm) : 60 S1 (mm) : 50.2 Weight (kg) : 11.03
	13	SFC09500	500	494	520	596	125	30	60	60	55.8	14.03
D1 (mm) : 500 D2 (mm) : 494 D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : 60 L3 (mm) : 60 S1 (mm) : 55.8 Weight (kg) : 14.03
	14	SFC09560	560	580	582	657	130	30	80	60	62.5	17.81
D1 (mm) : 560 D2 (mm) : 580 D3 (mm) : 582 D4 (mm) : 657 A (mm) : 130 L1 (mm) : 30 L2 (mm) : 80 L3 (mm) : 60 S1 (mm) : 62.5 Weight (kg) : 17.81
	15	SFC09630	630	576	640	710	130	30	65	60	70.3	20.36
D1 (mm) : 630 D2 (mm) : 576 D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : 65 L3 (mm) : 60 S1 (mm) : 70.3 Weight (kg) : 20.36

Stub Flanges - Butt Weld - Standard - SDR 11

Show full data

Variants: 23

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SF11063	63	75	95	50	20	15	5.8	0.124
D1 (mm) : 63 D2 (mm) : D3 (mm) : 75 D4 (mm) : 95 A (mm) : 50 L1 (mm) : 20 L2 (mm) : L3 (mm) : 15 S1 (mm) : 5.8 Weight (kg) : 0.124
	2	SF11075	75	89	108	50	20	20	6.8	0.163
D1 (mm) : 75 D2 (mm) : D3 (mm) : 89 D4 (mm) : 108 A (mm) : 50 L1 (mm) : 20 L2 (mm) : L3 (mm) : 20 S1 (mm) : 6.8 Weight (kg) : 0.163
	3	SF11090	90	103	128	60	22	20	8.2	0.271
D1 (mm) : 90 D2 (mm) : D3 (mm) : 103 D4 (mm) : 128 A (mm) : 60 L1 (mm) : 22 L2 (mm) : L3 (mm) : 20 S1 (mm) : 8.2 Weight (kg) : 0.271
	4	SF11110	110	124	160	60	22	20	10	0.418
D1 (mm) : 110 D2 (mm) : D3 (mm) : 124 D4 (mm) : 160 A (mm) : 60 L1 (mm) : 22 L2 (mm) : L3 (mm) : 20 S1 (mm) : 10 Weight (kg) : 0.418
	5	SF11125	125	128	158	65	23	25	11.4	0.673
D1 (mm) : 125 D2 (mm) : D3 (mm) : 128 D4 (mm) : 158 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 11.4 Weight (kg) : 0.673
	6	SF11140	140	160	188	65	23	25	12.7	0.769
D1 (mm) : 140 D2 (mm) : D3 (mm) : 160 D4 (mm) : 188 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 12.7 Weight (kg) : 0.769
	7	SF11160	160	168	217	65	23	25	14.6	0.813
D1 (mm) : 160 D2 (mm) : D3 (mm) : 168 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 14.6 Weight (kg) : 0.813
	8	SF11180	180	180	217	65	23	25	16.4	0.829
D1 (mm) : 180 D2 (mm) : D3 (mm) : 180 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 16.4 Weight (kg) : 0.829
	9	SF11200	200	225	270	75	23	30	18.2	1.631
D1 (mm) : 200 D2 (mm) : D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : L3 (mm) : 30 S1 (mm) : 18.2 Weight (kg) : 1.631
	10	SF11225	225	230	270	80	24	30	20.5	1.585
D1 (mm) : 225 D2 (mm) : D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 30 S1 (mm) : 20.5 Weight (kg) : 1.585
	11	SF11250	250	276	334	80	24	35	22.7	2.715
D1 (mm) : 250 D2 (mm) : D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 35 S1 (mm) : 22.7 Weight (kg) : 2.715
	12	SF11280	280	290	334	85	25	35	25.4	2.633
D1 (mm) : 280 D2 (mm) : D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : L3 (mm) : 35 S1 (mm) : 25.4 Weight (kg) : 2.633
	13	SF11315	315	330	380	90	28	40	28.6	3.785
D1 (mm) : 315 D2 (mm) : D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : L3 (mm) : 40 S1 (mm) : 28.6 Weight (kg) : 3.785
	14	SF11355	355	364	444	100	30	40	32.2	5.324
D1 (mm) : 355 D2 (mm) : D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : L3 (mm) : 40 S1 (mm) : 32.2 Weight (kg) : 5.324
	15	SF11400	400	417	495	100	27	40	36.3	6.683
D1 (mm) : 400 D2 (mm) : D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : L3 (mm) : 40 S1 (mm) : 36.3 Weight (kg) : 6.683
	16	SF11450	450	470	545	110	30	60	40.9	9.913
D1 (mm) : 450 D2 (mm) : D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 40.9 Weight (kg) : 9.913
	17	SF11500	500	520	596	125	30	60	45.4	12.741
D1 (mm) : 500 D2 (mm) : D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 45.4 Weight (kg) : 12.741
	18	SF11560	560	582	657	130	30	60	50.8	15.776
D1 (mm) : 560 D2 (mm) : D3 (mm) : 582 D4 (mm) : 657 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 50.8 Weight (kg) : 15.776
	19	SF11630	630	640	710	130	30	60	57.2	17.793
D1 (mm) : 630 D2 (mm) : D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 57.2 Weight (kg) : 17.793
	20	SF11710	710	735	800	130	30	60	64.5	22.893
D1 (mm) : 710 D2 (mm) : D3 (mm) : 735 D4 (mm) : 800 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 64.5 Weight (kg) : 22.893
	21	SF11800	800	840	940	160	30	90	72.5	42.739
D1 (mm) : 800 D2 (mm) : D3 (mm) : 840 D4 (mm) : 940 A (mm) : 160 L1 (mm) : 30 L2 (mm) : L3 (mm) : 90 S1 (mm) : 72.5 Weight (kg) : 42.739
	22	SF11900	900	944	1050	170	23	90	81.7	34.65
D1 (mm) : 900 D2 (mm) : D3 (mm) : 944 D4 (mm) : 1050 A (mm) : 170 L1 (mm) : 23 L2 (mm) : L3 (mm) : 90 S1 (mm) : 81.7 Weight (kg) : 34.65
	23	SF111000	1000	1052	1125	185	30	110	90.2	37.38
D1 (mm) : 1000 D2 (mm) : D3 (mm) : 1052 D4 (mm) : 1125 A (mm) : 185 L1 (mm) : 30 L2 (mm) : L3 (mm) : 110 S1 (mm) : 90.2 Weight (kg) : 37.38

Stub Flanges - Butt Weld - Chamfered - SDR 11

Show full data

Variants: 16

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFC11110	110	100	124	160	60	22	25	20	10	0.418
D1 (mm) : 110 D2 (mm) : 100 D3 (mm) : 124 D4 (mm) : 160 A (mm) : 60 L1 (mm) : 22 L2 (mm) : 25 L3 (mm) : 20 S1 (mm) : 10 Weight (kg) : 0.418
	2	SFC11125	125	125	128	158	65	23	25	25	11.4	0.673
D1 (mm) : 125 D2 (mm) : 125 D3 (mm) : 128 D4 (mm) : 158 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 11.4 Weight (kg) : 0.673
	3	SFC11140	140	125	160	188	65	23	25	25	12.7	0.769
D1 (mm) : 140 D2 (mm) : 125 D3 (mm) : 160 D4 (mm) : 188 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 12.7 Weight (kg) : 0.769
	4	SFC11160	160	154	168	217	65	23	25	25	14.6	0.813
D1 (mm) : 160 D2 (mm) : 154 D3 (mm) : 168 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 14.6 Weight (kg) : 0.813
	5	SFC11180	180	154	180	217	65	23	25	25	16.4	0.829
D1 (mm) : 180 D2 (mm) : 154 D3 (mm) : 180 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 16.4 Weight (kg) : 0.829
	6	SFC11200	200	208	225	270	75	23	32	30	18.2	1.631
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 18.2 Weight (kg) : 1.631
	7	SFC11225	225	208	230	270	80	24	32	30	20.5	1.585
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 20.5 Weight (kg) : 1.585
	8	SFC11250	250	260	276	334	80	24	35	35	22.7	2.715
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 22.7 Weight (kg) : 2.715
	9	SFC11280	280	260	290	334	85	25	35	35	25.4	2.633
D1 (mm) : 280 D2 (mm) : 260 D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 25.4 Weight (kg) : 2.633
	10	SFC11315	315	305	330	380	90	28	35	40	28.6	3.785
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : 35 L3 (mm) : 40 S1 (mm) : 28.6 Weight (kg) : 3.785
	11	SFC11355	355	345	364	444	100	30	45	40	32.2	5.324
D1 (mm) : 355 D2 (mm) : 345 D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : 45 L3 (mm) : 40 S1 (mm) : 32.2 Weight (kg) : 5.324
	12	SFC11400	400	396	417	495	100	27	50	40	36.3	6.683
D1 (mm) : 400 D2 (mm) : 396 D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : 50 L3 (mm) : 40 S1 (mm) : 36.3 Weight (kg) : 6.683
	13	SFC11450	450	442	470	545	110	30	66	60	40.9	9.913
D1 (mm) : 450 D2 (mm) : 442 D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : 66 L3 (mm) : 60 S1 (mm) : 40.9 Weight (kg) : 9.913
	14	SFC11500	500	494	520	596	125	30	60	60	45.4	12.741
D1 (mm) : 500 D2 (mm) : 494 D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : 60 L3 (mm) : 60 S1 (mm) : 45.4 Weight (kg) : 12.741
	15	SFC11560	560	580	582	657	130	30	80	60	50.8	15.776
D1 (mm) : 560 D2 (mm) : 580 D3 (mm) : 582 D4 (mm) : 657 A (mm) : 130 L1 (mm) : 30 L2 (mm) : 80 L3 (mm) : 60 S1 (mm) : 50.8 Weight (kg) : 15.776
	16	SFC11630	630	576	640	710	130	30	65	60	57.2	17.793
D1 (mm) : 630 D2 (mm) : 576 D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : 65 L3 (mm) : 60 S1 (mm) : 57.2 Weight (kg) : 17.793

Stub Flanges - Butt Weld - Standard - SDR 13.6

Show full data

Variants: 10

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SF13.6200	200	225	270	75	23	30	14.7	1.439
D1 (mm) : 200 D2 (mm) : D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : L3 (mm) : 30 S1 (mm) : 14.7 Weight (kg) : 1.439
	2	SF13.6225	225	230	270	80	24	30	16.6	1.354
D1 (mm) : 225 D2 (mm) : D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 30 S1 (mm) : 16.6 Weight (kg) : 1.354
	3	SF13.6250	250	276	334	80	24	35	18.4	2.417
D1 (mm) : 250 D2 (mm) : D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 35 S1 (mm) : 18.4 Weight (kg) : 2.417
	4	SF13.6280	280	290	334	85	25	35	20.6	2.286
D1 (mm) : 280 D2 (mm) : D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : L3 (mm) : 35 S1 (mm) : 20.6 Weight (kg) : 2.286
	5	SF13.6315	315	330	380	90	28	40	23.2	3.263
D1 (mm) : 315 D2 (mm) : D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : L3 (mm) : 40 S1 (mm) : 23.2 Weight (kg) : 3.263
	6	SF13.6355	355	364	444	100	30	40	26.1	4.781
D1 (mm) : 355 D2 (mm) : D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : L3 (mm) : 40 S1 (mm) : 26.1 Weight (kg) : 4.781
	7	SF13.6400	400	417	495	100	27	40	29.4	5.991
D1 (mm) : 400 D2 (mm) : D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : L3 (mm) : 40 S1 (mm) : 29.4 Weight (kg) : 5.991
	8	SF13.6450	450	470	545	110	30	60	33.1	8.945
D1 (mm) : 450 D2 (mm) : D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 33.1 Weight (kg) : 8.945
	9	SF13.6500	500	520	596	125	30	60	36.8	11.394
D1 (mm) : 500 D2 (mm) : D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 36.8 Weight (kg) : 11.394
	10	SF13.6630	630	640	710	130	30	60	46.3	15.555
D1 (mm) : 630 D2 (mm) : D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 46.3 Weight (kg) : 15.555

Stub Flanges - Butt Weld - Chamfered - SDR 13.6

Show full data

Variants: 10

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFC13.6200	200	208	225	270	75	23	32	30	14.7	1.439
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 14.7 Weight (kg) : 1.439
	2	SFC13.6225	225	208	230	270	80	24	32	30	16.6	1.354
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 32 L3 (mm) : 30 S1 (mm) : 16.6 Weight (kg) : 1.354
	3	SFC13.6250	250	260	276	334	80	24	35	35	18.4	2.417
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 18.4 Weight (kg) : 2.417
	4	SFC13.6280	280	260	290	334	85	25	35	35	20.6	2.286
D1 (mm) : 280 D2 (mm) : 260 D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : 35 L3 (mm) : 35 S1 (mm) : 20.6 Weight (kg) : 2.286
	5	SFC13.6315	315	305	330	380	90	28	35	40	23.2	3.263
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : 35 L3 (mm) : 40 S1 (mm) : 23.2 Weight (kg) : 3.263
	6	SFC13.6355	355	345	364	444	100	30	45	40	26.1	4.781
D1 (mm) : 355 D2 (mm) : 345 D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : 45 L3 (mm) : 40 S1 (mm) : 26.1 Weight (kg) : 4.781
	7	SFC13.6400	400	396	417	495	100	27	50	40	29.4	5.991
D1 (mm) : 400 D2 (mm) : 396 D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : 50 L3 (mm) : 40 S1 (mm) : 29.4 Weight (kg) : 5.991
	8	SFC13.6450	450	442	470	545	110	30	66	60	33.1	8.945
D1 (mm) : 450 D2 (mm) : 442 D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : 66 L3 (mm) : 60 S1 (mm) : 33.1 Weight (kg) : 8.945
	9	SFC13.6500	500	494	520	596	125	30	60	60	36.8	11.394
D1 (mm) : 500 D2 (mm) : 494 D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : 60 L3 (mm) : 60 S1 (mm) : 36.8 Weight (kg) : 11.394
	10	SFC13.6630	630	576	640	710	130	30	65	60	46.3	15.555
D1 (mm) : 630 D2 (mm) : 576 D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : 65 L3 (mm) : 60 S1 (mm) : 46.3 Weight (kg) : 15.555

Stub Flanges - Butt Weld - Standard - SDR 17

Show full data

Variants: 23

	#	Code	D1 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SF17063	63	75	95	50	20	15	3.8	0.1
D1 (mm) : 63 D2 (mm) : D3 (mm) : 75 D4 (mm) : 95 A (mm) : 50 L1 (mm) : 20 L2 (mm) : L3 (mm) : 15 S1 (mm) : 3.8 Weight (kg) : 0.1
	2	SF17075	75	89	108	50	20	20	4.5	0.147
D1 (mm) : 75 D2 (mm) : D3 (mm) : 89 D4 (mm) : 108 A (mm) : 50 L1 (mm) : 20 L2 (mm) : L3 (mm) : 20 S1 (mm) : 4.5 Weight (kg) : 0.147
	3	SF17090	90	103	128	60	22	20	5.4	0.223
D1 (mm) : 90 D2 (mm) : D3 (mm) : 103 D4 (mm) : 128 A (mm) : 60 L1 (mm) : 22 L2 (mm) : L3 (mm) : 20 S1 (mm) : 5.4 Weight (kg) : 0.223
	4	SF17110	110	124	160	60	22	20	6.6	0.347
D1 (mm) : 110 D2 (mm) : D3 (mm) : 124 D4 (mm) : 160 A (mm) : 60 L1 (mm) : 22 L2 (mm) : L3 (mm) : 20 S1 (mm) : 6.6 Weight (kg) : 0.347
	5	SF17125	125	128	192	65	23	25	7.4	0.573
D1 (mm) : 125 D2 (mm) : D3 (mm) : 128 D4 (mm) : 192 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 7.4 Weight (kg) : 0.573
	6	SF17140	140	160	188	65	23	25	8.3	0.615
D1 (mm) : 140 D2 (mm) : D3 (mm) : 160 D4 (mm) : 188 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 8.3 Weight (kg) : 0.615
	7	SF17160	160	168	217	65	23	25	9.5	0.697
D1 (mm) : 160 D2 (mm) : D3 (mm) : 168 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 9.5 Weight (kg) : 0.697
	8	SF17180	180	180	217	65	23	25	10.7	0.65
D1 (mm) : 180 D2 (mm) : D3 (mm) : 180 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : L3 (mm) : 25 S1 (mm) : 10.7 Weight (kg) : 0.65
	9	SF17200	200	225	270	75	23	30	11.9	1.334
D1 (mm) : 200 D2 (mm) : D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : L3 (mm) : 30 S1 (mm) : 11.9 Weight (kg) : 1.334
	10	SF17225	225	230	270	80	24	30	13.4	1.259
D1 (mm) : 225 D2 (mm) : D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 30 S1 (mm) : 13.4 Weight (kg) : 1.259
	11	SF17250	250	276	334	80	24	35	14.8	2.267
D1 (mm) : 250 D2 (mm) : D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : L3 (mm) : 35 S1 (mm) : 14.8 Weight (kg) : 2.267
	12	SF17280	280	290	334	85	25	35	16.4	2.124
D1 (mm) : 280 D2 (mm) : D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : L3 (mm) : 35 S1 (mm) : 16.4 Weight (kg) : 2.124
	13	SF17315	315	330	380	90	28	40	18.7	3.019
D1 (mm) : 315 D2 (mm) : D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : L3 (mm) : 40 S1 (mm) : 18.7 Weight (kg) : 3.019
	14	SF17355	355	364	444	100	30	40	21.1	4.379
D1 (mm) : 355 D2 (mm) : D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : L3 (mm) : 40 S1 (mm) : 21.1 Weight (kg) : 4.379
	15	SF17400	400	417	495	100	27	40	23.7	5.431
D1 (mm) : 400 D2 (mm) : D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : L3 (mm) : 40 S1 (mm) : 23.7 Weight (kg) : 5.431
	16	SF17450	450	470	545	110	30	60	26.7	8.172
D1 (mm) : 450 D2 (mm) : D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 26.7 Weight (kg) : 8.172
	17	SF17500	500	520	596	125	30	60	29.6	10.326
D1 (mm) : 500 D2 (mm) : D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 29.6 Weight (kg) : 10.326
	18	SF17560	560	582	657	130	30	60	33.2	12.858
D1 (mm) : 560 D2 (mm) : D3 (mm) : 582 D4 (mm) : 657 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 33.2 Weight (kg) : 12.858
	19	SF17630	630	640	710	130	30	60	37.3	14.278
D1 (mm) : 630 D2 (mm) : D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 37.3 Weight (kg) : 14.278
	20	SF17710	710	735	800	130	30	60	42.1	18.598
D1 (mm) : 710 D2 (mm) : D3 (mm) : 735 D4 (mm) : 800 A (mm) : 130 L1 (mm) : 30 L2 (mm) : L3 (mm) : 60 S1 (mm) : 42.1 Weight (kg) : 18.598
	21	SF17800	800	840	940	162	30	90	47.4	34.808
D1 (mm) : 800 D2 (mm) : D3 (mm) : 840 D4 (mm) : 940 A (mm) : 162 L1 (mm) : 30 L2 (mm) : L3 (mm) : 90 S1 (mm) : 47.4 Weight (kg) : 34.808
	22	SF17900	900	944	1050	170	23	90	53.5	44.483
D1 (mm) : 900 D2 (mm) : D3 (mm) : 944 D4 (mm) : 1050 A (mm) : 170 L1 (mm) : 23 L2 (mm) : L3 (mm) : 90 S1 (mm) : 53.5 Weight (kg) : 44.483
	23	SF171000	1000	1052	1110	180	30	110	59.3	50.862
D1 (mm) : 1000 D2 (mm) : D3 (mm) : 1052 D4 (mm) : 1110 A (mm) : 180 L1 (mm) : 30 L2 (mm) : L3 (mm) : 110 S1 (mm) : 59.3 Weight (kg) : 50.862

Stub Flanges - Butt Weld - Chamfered - SDR 17

Show full data

Variants: 16

	#	Code	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	A (mm)	L1 (mm)	L2 (mm)	L3 (mm)	S1 (mm)	Weight (kg)
	1	SFC17110	110	100	124	160	60	22	25	20	6.6	0.347
D1 (mm) : 110 D2 (mm) : 100 D3 (mm) : 124 D4 (mm) : 160 A (mm) : 60 L1 (mm) : 22 L2 (mm) : 25 L3 (mm) : 20 S1 (mm) : 6.6 Weight (kg) : 0.347
	2	SFC17125	125	125	128	192	65	23	25	25	7.4	0.573
D1 (mm) : 125 D2 (mm) : 125 D3 (mm) : 128 D4 (mm) : 192 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 7.4 Weight (kg) : 0.573
	3	SFC17140	140	125	160	188	65	23	25	25	8.3	0.615
D1 (mm) : 140 D2 (mm) : 125 D3 (mm) : 160 D4 (mm) : 188 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 25 L3 (mm) : 25 S1 (mm) : 8.3 Weight (kg) : 0.615
	4	SFC17160	160	154	168	217	65	23	18	25	9.5	0.697
D1 (mm) : 160 D2 (mm) : 154 D3 (mm) : 168 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 18 L3 (mm) : 25 S1 (mm) : 9.5 Weight (kg) : 0.697
	5	SFC17180	180	154	180	217	65	23	18	25	10.7	0.65
D1 (mm) : 180 D2 (mm) : 154 D3 (mm) : 180 D4 (mm) : 217 A (mm) : 65 L1 (mm) : 23 L2 (mm) : 18 L3 (mm) : 25 S1 (mm) : 10.7 Weight (kg) : 0.65
	6	SFC17200	200	208	225	270	75	23	24	30	11.9	1.334
D1 (mm) : 200 D2 (mm) : 208 D3 (mm) : 225 D4 (mm) : 270 A (mm) : 75 L1 (mm) : 23 L2 (mm) : 24 L3 (mm) : 30 S1 (mm) : 11.9 Weight (kg) : 1.334
	7	SFC17225	225	208	230	270	80	24	24	30	13.4	1.259
D1 (mm) : 225 D2 (mm) : 208 D3 (mm) : 230 D4 (mm) : 270 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 24 L3 (mm) : 30 S1 (mm) : 13.4 Weight (kg) : 1.259
	8	SFC17250	250	260	276	334	80	24	25	35	14.8	2.267
D1 (mm) : 250 D2 (mm) : 260 D3 (mm) : 276 D4 (mm) : 334 A (mm) : 80 L1 (mm) : 24 L2 (mm) : 25 L3 (mm) : 35 S1 (mm) : 14.8 Weight (kg) : 2.267
	9	SFC17280	280	260	290	334	85	25	25	35	16.4	2.124
D1 (mm) : 280 D2 (mm) : 260 D3 (mm) : 290 D4 (mm) : 334 A (mm) : 85 L1 (mm) : 25 L2 (mm) : 25 L3 (mm) : 35 S1 (mm) : 16.4 Weight (kg) : 2.124
	10	SFC17315	315	305	330	380	90	28	25	40	18.7	3.019
D1 (mm) : 315 D2 (mm) : 305 D3 (mm) : 330 D4 (mm) : 380 A (mm) : 90 L1 (mm) : 28 L2 (mm) : 25 L3 (mm) : 40 S1 (mm) : 18.7 Weight (kg) : 3.019
	11	SFC17355	355	350	364	444	100	30	30	40	21.1	4.379
D1 (mm) : 355 D2 (mm) : 350 D3 (mm) : 364 D4 (mm) : 444 A (mm) : 100 L1 (mm) : 30 L2 (mm) : 30 L3 (mm) : 40 S1 (mm) : 21.1 Weight (kg) : 4.379
	12	SFC17400	400	396	417	495	100	27	33	40	23.7	5.431
D1 (mm) : 400 D2 (mm) : 396 D3 (mm) : 417 D4 (mm) : 495 A (mm) : 100 L1 (mm) : 27 L2 (mm) : 33 L3 (mm) : 40 S1 (mm) : 23.7 Weight (kg) : 5.431
	13	SFC17450	450	442	470	545	110	30	45	60	26.7	8.172
D1 (mm) : 450 D2 (mm) : 442 D3 (mm) : 470 D4 (mm) : 545 A (mm) : 110 L1 (mm) : 30 L2 (mm) : 45 L3 (mm) : 60 S1 (mm) : 26.7 Weight (kg) : 8.172
	14	SFC17500	500	497	520	596	125	30	46	60	29.6	10.326
D1 (mm) : 500 D2 (mm) : 497 D3 (mm) : 520 D4 (mm) : 596 A (mm) : 125 L1 (mm) : 30 L2 (mm) : 46 L3 (mm) : 60 S1 (mm) : 29.6 Weight (kg) : 10.326
	15	SFC17560	560	580	582	657	130	30	50	60	33.2	12.858
D1 (mm) : 560 D2 (mm) : 580 D3 (mm) : 582 D4 (mm) : 657 A (mm) : 130 L1 (mm) : 30 L2 (mm) : 50 L3 (mm) : 60 S1 (mm) : 33.2 Weight (kg) : 12.858
	16	SFC17630	630	585	640	710	130	30	50	60	37.3	14.278
D1 (mm) : 630 D2 (mm) : 585 D3 (mm) : 640 D4 (mm) : 710 A (mm) : 130 L1 (mm) : 30 L2 (mm) : 50 L3 (mm) : 60 S1 (mm) : 37.3 Weight (kg) : 14.278

Stub Flanges

All filters

Stub Flanges

Stub Flanges

Stub Flanges - Long Spigot - Standard - SDR 11

Stub Flanges - Long Spigot - Chamfered - SDR 11

Stub Flanges - Long Spigot - Standard - SDR 17

Stub Flanges - Long Spigot - Chamfered - SDR 17

Stub Flanges - Long Spigot - Standard - SDR 13.6

Stub Flanges - Long Spigot - Chamfered - SDR 13.6

Stub Flanges - Long Spigot - Standard - SDR 9

Stub Flanges - Long Spigot - Chamfered - SDR 9

Stub Flanges - Long Spigot - Standard - SDR 7.4

Stub Flanges - Butt Weld - Standard - SDR 7.4

Stub Flanges - Butt Weld - Standard - SDR 9

Stub Flanges - Butt Weld - Chamfered - SDR 9

Stub Flanges - Butt Weld - Standard - SDR 11

Stub Flanges - Butt Weld - Chamfered - SDR 11

Stub Flanges - Butt Weld - Standard - SDR 13.6

Stub Flanges - Butt Weld - Chamfered - SDR 13.6

Stub Flanges - Butt Weld - Standard - SDR 17

Stub Flanges - Butt Weld - Chamfered - SDR 17

Global Water Group (GWG)

Sitemap

Locations

Contact GWG

Stub Flanges

All filters

Stub Flanges

Stub Flanges

Stub Flanges - Long Spigot - Standard - SDR 11

Stub Flanges - Long Spigot - Chamfered - SDR 11

Stub Flanges - Long Spigot - Standard - SDR 17

Stub Flanges - Long Spigot - Chamfered - SDR 17

Stub Flanges - Long Spigot - Standard - SDR 13.6

Stub Flanges - Long Spigot - Chamfered - SDR 13.6

Stub Flanges - Long Spigot - Standard - SDR 9

Stub Flanges - Long Spigot - Chamfered - SDR 9

Stub Flanges - Long Spigot - Standard - SDR 7.4

Stub Flanges - Butt Weld - Standard - SDR 7.4

Stub Flanges - Butt Weld - Standard - SDR 9

Stub Flanges - Butt Weld - Chamfered - SDR 9

Stub Flanges - Butt Weld - Standard - SDR 11

Stub Flanges - Butt Weld - Chamfered - SDR 11

Stub Flanges - Butt Weld - Standard - SDR 13.6

Stub Flanges - Butt Weld - Chamfered - SDR 13.6

Stub Flanges - Butt Weld - Standard - SDR 17

Stub Flanges - Butt Weld - Chamfered - SDR 17

Global Water Group (GWG)

Sitemap

Locations

Contact GWG

GWG News
