Shouldered Ends

Material: PE 100-RC
Application: water
Installation: Butt fusion welding

Shouldered Ends - SDR17

Variants: 12

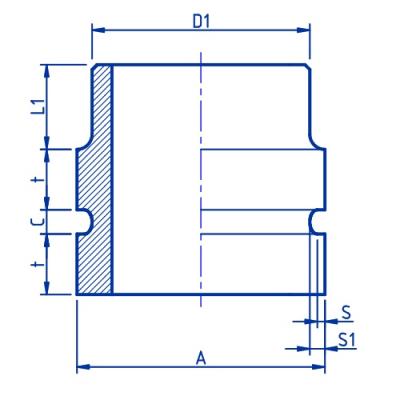

	#	Code	D1 (mm)	A (mm)	C (mm)	t (mm)	S (mm)	S1 (mm)	L1 (mm)
	1	SE17063	63	68	8	16	2.5	2.5	30
D1 (mm) : 63 A (mm) : 68 C (mm) : 8 t (mm) : 16 S (mm) : 2.5 S1 (mm) : 2.5 L1 (mm) : 30 Weight (kg) :
	2	SE17075	75	97	8	16	3.5	2.5	30
D1 (mm) : 75 A (mm) : 97 C (mm) : 8 t (mm) : 16 S (mm) : 3.5 S1 (mm) : 2.5 L1 (mm) : 30 Weight (kg) :
	3	SE17090	90	97	8	16	3.5	2.5	30
D1 (mm) : 90 A (mm) : 97 C (mm) : 8 t (mm) : 16 S (mm) : 3.5 S1 (mm) : 2.5 L1 (mm) : 30 Weight (kg) :
	4	SE17110	110	122	8	17.5	5	3.5	30
D1 (mm) : 110 A (mm) : 122 C (mm) : 8 t (mm) : 17.5 S (mm) : 5 S1 (mm) : 3.5 L1 (mm) : 30 Weight (kg) :
	5	SE17125	125	176	12	17.5	6	5	30
D1 (mm) : 125 A (mm) : 176 C (mm) : 12 t (mm) : 17.5 S (mm) : 6 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	6	SE17160	160	176	12	17.5	6	5	30
D1 (mm) : 160 A (mm) : 176 C (mm) : 12 t (mm) : 17.5 S (mm) : 6 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	7	SE17180	180	232	16	20.5	7	5	30
D1 (mm) : 180 A (mm) : 232 C (mm) : 16 t (mm) : 20.5 S (mm) : 7 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	8	SE17200	200	232	16	20.5	7	5	30
D1 (mm) : 200 A (mm) : 232 C (mm) : 16 t (mm) : 20.5 S (mm) : 7 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	9	SE17225	225	232	16	20.5	7	5	30
D1 (mm) : 225 A (mm) : 232 C (mm) : 16 t (mm) : 20.5 S (mm) : 7 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	10	SE17250	250	287	16	20.5	7.5	5	30
D1 (mm) : 250 A (mm) : 287 C (mm) : 16 t (mm) : 20.5 S (mm) : 7.5 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	11	SE17280	280	338	16	20.5	7.5	5	30
D1 (mm) : 280 A (mm) : 338 C (mm) : 16 t (mm) : 20.5 S (mm) : 7.5 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	12	SE17315	315	338	16	20.5	7.5	5	30
D1 (mm) : 315 A (mm) : 338 C (mm) : 16 t (mm) : 20.5 S (mm) : 7.5 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :

Shouldered Ends - SDR11

Show full data

Variants: 12

	#	Code	D1 (mm)	A (mm)	C (mm)	t (mm)	S (mm)	S1 (mm)	L1 (mm)
	1	SE11063	63	68	8	16	2.5	2.5	30
D1 (mm) : 63 A (mm) : 68 C (mm) : 8 t (mm) : 16 S (mm) : 2.5 S1 (mm) : 2.5 L1 (mm) : 30 Weight (kg) :
	2	SE11075	75	97	8	16	3.5	2.5	30
D1 (mm) : 75 A (mm) : 97 C (mm) : 8 t (mm) : 16 S (mm) : 3.5 S1 (mm) : 2.5 L1 (mm) : 30 Weight (kg) :
	3	SE11090	90	97	8	16	3.5	2.5	30
D1 (mm) : 90 A (mm) : 97 C (mm) : 8 t (mm) : 16 S (mm) : 3.5 S1 (mm) : 2.5 L1 (mm) : 30 Weight (kg) :
	4	SE11110	110	122	8	17.5	5	3.5	30
D1 (mm) : 110 A (mm) : 122 C (mm) : 8 t (mm) : 17.5 S (mm) : 5 S1 (mm) : 3.5 L1 (mm) : 30 Weight (kg) :
	5	SE11125	125	176	12	17.5	6	5	30
D1 (mm) : 125 A (mm) : 176 C (mm) : 12 t (mm) : 17.5 S (mm) : 6 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	6	SE11160	160	176	12	17.5	6	5	30
D1 (mm) : 160 A (mm) : 176 C (mm) : 12 t (mm) : 17.5 S (mm) : 6 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	7	SE11180	180	232	16	20.5	7	5	30
D1 (mm) : 180 A (mm) : 232 C (mm) : 16 t (mm) : 20.5 S (mm) : 7 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	8	SE11200	200	232	16	20.5	7	5	30
D1 (mm) : 200 A (mm) : 232 C (mm) : 16 t (mm) : 20.5 S (mm) : 7 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	9	SE11225	225	232	16	20.5	7	5	30
D1 (mm) : 225 A (mm) : 232 C (mm) : 16 t (mm) : 20.5 S (mm) : 7 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	10	SE11250	250	287	16	20.5	7.5	5	30
D1 (mm) : 250 A (mm) : 287 C (mm) : 16 t (mm) : 20.5 S (mm) : 7.5 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	11	SE11280	280	338	16	20.5	7.5	5	30
D1 (mm) : 280 A (mm) : 338 C (mm) : 16 t (mm) : 20.5 S (mm) : 7.5 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
	12	SE11315	315	338	16	20.5	7.5	5	30
D1 (mm) : 315 A (mm) : 338 C (mm) : 16 t (mm) : 20.5 S (mm) : 7.5 S1 (mm) : 5 L1 (mm) : 30 Weight (kg) :
