Elbow

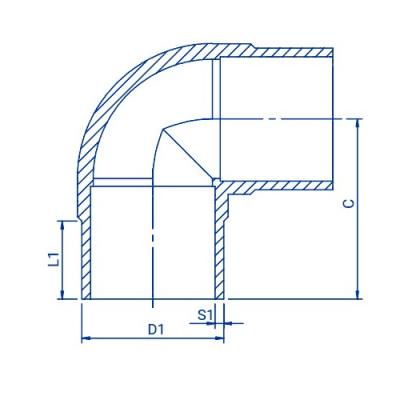

Elbow - Long - 90° - SDR17

Show full data

Variants: 16

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS9017050	50	100	56	3	0.15
D1 (mm) : 50 C (mm) : 100 L1 (mm) : 56 S1 (mm) : 3 Weight (kg) : 0.15
	2	ELS9017063	63	130	67	3.8	0.18
D1 (mm) : 63 C (mm) : 130 L1 (mm) : 67 S1 (mm) : 3.8 Weight (kg) : 0.18
	3	ELS9017075	75	150	75	4.5	0.3
D1 (mm) : 75 C (mm) : 150 L1 (mm) : 75 S1 (mm) : 4.5 Weight (kg) : 0.3
	4	ELS9017090	90	130	80	5.4	0.36
D1 (mm) : 90 C (mm) : 130 L1 (mm) : 80 S1 (mm) : 5.4 Weight (kg) : 0.36
	5	ELS9017110	110	209	94	6.6	0.94
D1 (mm) : 110 C (mm) : 209 L1 (mm) : 94 S1 (mm) : 6.6 Weight (kg) : 0.94
	6	ELS9017125	125	163	93	7.4	0.89
D1 (mm) : 125 C (mm) : 163 L1 (mm) : 93 S1 (mm) : 7.4 Weight (kg) : 0.89
	7	ELS9017140	140	241	95	8.3	1.64
D1 (mm) : 140 C (mm) : 241 L1 (mm) : 95 S1 (mm) : 8.3 Weight (kg) : 1.64
	8	ELS9017160	160	189	100	9.5	1.64
D1 (mm) : 160 C (mm) : 189 L1 (mm) : 100 S1 (mm) : 9.5 Weight (kg) : 1.64
	9	ELS9017180	180	211	111	10.7	2.35
D1 (mm) : 180 C (mm) : 211 L1 (mm) : 111 S1 (mm) : 10.7 Weight (kg) : 2.35
	10	ELS9017200	200	231	121	11.9	3.47
D1 (mm) : 200 C (mm) : 231 L1 (mm) : 121 S1 (mm) : 11.9 Weight (kg) : 3.47
	11	ELS9017225	225	251	127	13.4	4.5
D1 (mm) : 225 C (mm) : 251 L1 (mm) : 127 S1 (mm) : 13.4 Weight (kg) : 4.5
	12	ELS9017250	250	275	135	14.8	6.02
D1 (mm) : 250 C (mm) : 275 L1 (mm) : 135 S1 (mm) : 14.8 Weight (kg) : 6.02
	13	ELS9017280	280	303	146	16.6	8.42
D1 (mm) : 280 C (mm) : 303 L1 (mm) : 146 S1 (mm) : 16.6 Weight (kg) : 8.42
	14	ELS9017315	315	335	157	18.7	11.64
D1 (mm) : 315 C (mm) : 335 L1 (mm) : 157 S1 (mm) : 18.7 Weight (kg) : 11.64
	15	ELS9017355	355	376.5	166	21.1
D1 (mm) : 355 C (mm) : 376.5 L1 (mm) : 166 S1 (mm) : 21.1 Weight (kg) :
	16	ELS9017400	400	383	182	23.7
D1 (mm) : 400 C (mm) : 383 L1 (mm) : 182 S1 (mm) : 23.7 Weight (kg) :

Elbow - Long - 90° - SDR11

Show full data

Variants: 19

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS9011025	25	69	43	2.3	0.02
D1 (mm) : 25 C (mm) : 69 L1 (mm) : 43 S1 (mm) : 2.3 Weight (kg) : 0.02
	2	ELS9011032	32	79	47	3	0.04
D1 (mm) : 32 C (mm) : 79 L1 (mm) : 47 S1 (mm) : 3 Weight (kg) : 0.04
	3	ELS9011040	40	93	52	3.7	0.08
D1 (mm) : 40 C (mm) : 93 L1 (mm) : 52 S1 (mm) : 3.7 Weight (kg) : 0.08
	4	ELS9011050	50	109	59	4.6	0.14
D1 (mm) : 50 C (mm) : 109 L1 (mm) : 59 S1 (mm) : 4.6 Weight (kg) : 0.14
	5	ELS9011063	63	130	67	5.8	0.26
D1 (mm) : 63 C (mm) : 130 L1 (mm) : 67 S1 (mm) : 5.8 Weight (kg) : 0.26
	6	ELS9011075	75	150	75	6.8	0.42
D1 (mm) : 75 C (mm) : 150 L1 (mm) : 75 S1 (mm) : 6.8 Weight (kg) : 0.42
	7	ELS9011090	90	131	81	8.2	0.53
D1 (mm) : 90 C (mm) : 131 L1 (mm) : 81 S1 (mm) : 8.2 Weight (kg) : 0.53
	8	ELS9011110	110	210	95	10	1.29
D1 (mm) : 110 C (mm) : 210 L1 (mm) : 95 S1 (mm) : 10 Weight (kg) : 1.29
	9	ELS9011125	125	163	93	11.4	1.32
D1 (mm) : 125 C (mm) : 163 L1 (mm) : 93 S1 (mm) : 11.4 Weight (kg) : 1.32
	10	ELS9011140	140	200	120	12.7	2.28
D1 (mm) : 140 C (mm) : 200 L1 (mm) : 120 S1 (mm) : 12.7 Weight (kg) : 2.28
	11	ELS9011160	160	190	101	14.6	2.47
D1 (mm) : 160 C (mm) : 190 L1 (mm) : 101 S1 (mm) : 14.6 Weight (kg) : 2.47
	12	ELS9011180	180	212	112	16.4	3.59
D1 (mm) : 180 C (mm) : 212 L1 (mm) : 112 S1 (mm) : 16.4 Weight (kg) : 3.59
	13	ELS9011200	200	233	121	18.2	4.89
D1 (mm) : 200 C (mm) : 233 L1 (mm) : 121 S1 (mm) : 18.2 Weight (kg) : 4.89
	14	ELS9011225	225	251	125	20.5	6.4
D1 (mm) : 225 C (mm) : 251 L1 (mm) : 125 S1 (mm) : 20.5 Weight (kg) : 6.4
	15	ELS9011250	250	275	135	22.7	8.85
D1 (mm) : 250 C (mm) : 275 L1 (mm) : 135 S1 (mm) : 22.7 Weight (kg) : 8.85
	16	ELS9011280	280	303	146	25.4	12.14
D1 (mm) : 280 C (mm) : 303 L1 (mm) : 146 S1 (mm) : 25.4 Weight (kg) : 12.14
	17	ELS9011315	315	335	157	28.6	16.81
D1 (mm) : 315 C (mm) : 335 L1 (mm) : 157 S1 (mm) : 28.6 Weight (kg) : 16.81
	18	ELS9011355	355	376.5	166	32.2
D1 (mm) : 355 C (mm) : 376.5 L1 (mm) : 166 S1 (mm) : 32.2 Weight (kg) :
	19	ELS9011400	400	383	182	36.3
D1 (mm) : 400 C (mm) : 383 L1 (mm) : 182 S1 (mm) : 36.3 Weight (kg) :

Elbow - Long - 90° - SDR9

Show full data

Variants: 17

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS9009063	63	28.5	105	7.1
D1 (mm) : 63 C (mm) : 28.5 L1 (mm) : 105 S1 (mm) : 7.1 Weight (kg) :
	2	ELS9009075	75	87.5	70	8.4
D1 (mm) : 75 C (mm) : 87.5 L1 (mm) : 70 S1 (mm) : 8.4 Weight (kg) :
	3	ELS9009090	90	107	80	10.1
D1 (mm) : 90 C (mm) : 107 L1 (mm) : 80 S1 (mm) : 10.1 Weight (kg) :
	4	ELS9009110	110	97	80	12.3
D1 (mm) : 110 C (mm) : 97 L1 (mm) : 80 S1 (mm) : 12.3 Weight (kg) :
	5	ELS9009125	125	179	91	14
D1 (mm) : 125 C (mm) : 179 L1 (mm) : 91 S1 (mm) : 14 Weight (kg) :
	6	ELS9009140	140	194	96	15.7
D1 (mm) : 140 C (mm) : 194 L1 (mm) : 96 S1 (mm) : 15.7 Weight (kg) :
	7	ELS9009160	160	115	98	17.9
D1 (mm) : 160 C (mm) : 115 L1 (mm) : 98 S1 (mm) : 17.9 Weight (kg) :
	8	ELS9009180	180	122	100	20.1
D1 (mm) : 180 C (mm) : 122 L1 (mm) : 100 S1 (mm) : 20.1 Weight (kg) :
	9	ELS9009200	200	151	118	22.4
D1 (mm) : 200 C (mm) : 151 L1 (mm) : 118 S1 (mm) : 22.4 Weight (kg) :
	10	ELS9009225	225	267	121	25.1
D1 (mm) : 225 C (mm) : 267 L1 (mm) : 121 S1 (mm) : 25.1 Weight (kg) :
	11	ELS9009250	250	294	132	27.9
D1 (mm) : 250 C (mm) : 294 L1 (mm) : 132 S1 (mm) : 27.9 Weight (kg) :
	12	ELS9009280	280	335	143	31.3
D1 (mm) : 280 C (mm) : 335 L1 (mm) : 143 S1 (mm) : 31.3 Weight (kg) :
	13	ELS9009315	315	349	153	35.2
D1 (mm) : 315 C (mm) : 349 L1 (mm) : 153 S1 (mm) : 35.2 Weight (kg) :
	14	ELS9009355	355	378	171	39.6
D1 (mm) : 355 C (mm) : 378 L1 (mm) : 171 S1 (mm) : 39.6 Weight (kg) :
	15	ELS9009400	400	419	188	44.7
D1 (mm) : 400 C (mm) : 419 L1 (mm) : 188 S1 (mm) : 44.7 Weight (kg) :
	16	ELS9009450	450			50.2
D1 (mm) : 450 C (mm) : L1 (mm) : S1 (mm) : 50.2 Weight (kg) :
	17	ELS9009500	500	575	225	55.8
D1 (mm) : 500 C (mm) : 575 L1 (mm) : 225 S1 (mm) : 55.8 Weight (kg) :

Elbow - Long - 90° - SDR7.4

Show full data

Variants: 19

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS9007.4025	25	71	47	2.8
D1 (mm) : 25 C (mm) : 71 L1 (mm) : 47 S1 (mm) : 2.8 Weight (kg) :
	2	ELS9007.4032	32	74	50	4.4
D1 (mm) : 32 C (mm) : 74 L1 (mm) : 50 S1 (mm) : 4.4 Weight (kg) :
	3	ELS9007.4040	40	86	57	4.4
D1 (mm) : 40 C (mm) : 86 L1 (mm) : 57 S1 (mm) : 4.4 Weight (kg) :
	4	ELS9007.4050	50	91	57	6.9
D1 (mm) : 50 C (mm) : 91 L1 (mm) : 57 S1 (mm) : 6.9 Weight (kg) :
	5	ELS9007.4063	63	114	68	8.6
D1 (mm) : 63 C (mm) : 114 L1 (mm) : 68 S1 (mm) : 8.6 Weight (kg) :
	6	ELS9007.4075	75	127	72	10.3
D1 (mm) : 75 C (mm) : 127 L1 (mm) : 72 S1 (mm) : 10.3 Weight (kg) :
	7	ELS9007.4090	90	154	83	12.3
D1 (mm) : 90 C (mm) : 154 L1 (mm) : 83 S1 (mm) : 12.3 Weight (kg) :
	8	ELS9007.4110	110	169	90	15.1
D1 (mm) : 110 C (mm) : 169 L1 (mm) : 90 S1 (mm) : 15.1 Weight (kg) :
	9	ELS9007.4125	125	178	90	17.1
D1 (mm) : 125 C (mm) : 178 L1 (mm) : 90 S1 (mm) : 17.1 Weight (kg) :
	10	ELS9007.4140	140	194	96	19.2
D1 (mm) : 140 C (mm) : 194 L1 (mm) : 96 S1 (mm) : 19.2 Weight (kg) :
	11	ELS9007.4160	160	213	106	21.9
D1 (mm) : 160 C (mm) : 213 L1 (mm) : 106 S1 (mm) : 21.9 Weight (kg) :
	12	ELS9007.4180	180	224	106	24.6
D1 (mm) : 180 C (mm) : 224 L1 (mm) : 106 S1 (mm) : 24.6 Weight (kg) :
	13	ELS9007.4200	200	151	118	27.3
D1 (mm) : 200 C (mm) : 151 L1 (mm) : 118 S1 (mm) : 27.3 Weight (kg) :
	14	ELS9007.4225	225	267	121	30.8
D1 (mm) : 225 C (mm) : 267 L1 (mm) : 121 S1 (mm) : 30.8 Weight (kg) :
	15	ELS9007.4250	250	294	132	34.2
D1 (mm) : 250 C (mm) : 294 L1 (mm) : 132 S1 (mm) : 34.2 Weight (kg) :
	16	ELS9007.4280	280	335	143	38.3
D1 (mm) : 280 C (mm) : 335 L1 (mm) : 143 S1 (mm) : 38.3 Weight (kg) :
	17	ELS9007.4315	315	149	153	43
D1 (mm) : 315 C (mm) : 149 L1 (mm) : 153 S1 (mm) : 43 Weight (kg) :
	18	ELS9007.4355	355	378	171	48.5
D1 (mm) : 355 C (mm) : 378 L1 (mm) : 171 S1 (mm) : 48.5 Weight (kg) :
	19	ELS9007.4400	400	419	188	54.6
D1 (mm) : 400 C (mm) : 419 L1 (mm) : 188 S1 (mm) : 54.6 Weight (kg) :

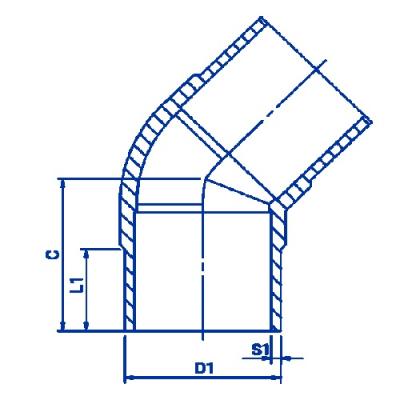

Elbow - Long - 45° - SDR17

Show full data

Variants: 16

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS4517050	50	80	56	3	0.09
D1 (mm) : 50 C (mm) : 80 L1 (mm) : 56 S1 (mm) : 3 Weight (kg) : 0.09
	2	ELS4517063	63	88	65	3.8	0.15
D1 (mm) : 63 C (mm) : 88 L1 (mm) : 65 S1 (mm) : 3.8 Weight (kg) : 0.15
	3	ELS4517075	75	90	71	4.5	0.2
D1 (mm) : 75 C (mm) : 90 L1 (mm) : 71 S1 (mm) : 4.5 Weight (kg) : 0.2
	4	ELS4517090	90	104	81	5.4	0.32
D1 (mm) : 90 C (mm) : 104 L1 (mm) : 81 S1 (mm) : 5.4 Weight (kg) : 0.32
	5	ELS4517110	110	139	109	6.6	0.67
D1 (mm) : 110 C (mm) : 139 L1 (mm) : 109 S1 (mm) : 6.6 Weight (kg) : 0.67
	6	ELS4517125	125	124	94	7.4	0.65
D1 (mm) : 125 C (mm) : 124 L1 (mm) : 94 S1 (mm) : 7.4 Weight (kg) : 0.65
	7	ELS4517140	140	168	120	8.3	1.28
D1 (mm) : 140 C (mm) : 168 L1 (mm) : 120 S1 (mm) : 8.3 Weight (kg) : 1.28
	8	ELS4517160	160	160	120	9.5	1.54
D1 (mm) : 160 C (mm) : 160 L1 (mm) : 120 S1 (mm) : 9.5 Weight (kg) : 1.54
	9	ELS4517180	180	151	107	10.7	1.81
D1 (mm) : 180 C (mm) : 151 L1 (mm) : 107 S1 (mm) : 10.7 Weight (kg) : 1.81
	10	ELS4517200	200	164	115	11.9	2.39
D1 (mm) : 200 C (mm) : 164 L1 (mm) : 115 S1 (mm) : 11.9 Weight (kg) : 2.39
	11	ELS4517225	225	180	125	13.4	3.4
D1 (mm) : 225 C (mm) : 180 L1 (mm) : 125 S1 (mm) : 13.4 Weight (kg) : 3.4
	12	ELS4517250	250	196	137	14.8	4.67
D1 (mm) : 250 C (mm) : 196 L1 (mm) : 137 S1 (mm) : 14.8 Weight (kg) : 4.67
	13	ELS4517280	280	218	139	16.6	6.32
D1 (mm) : 280 C (mm) : 218 L1 (mm) : 139 S1 (mm) : 16.6 Weight (kg) : 6.32
	14	ELS4517315	315	238	155	18.7	8.44
D1 (mm) : 315 C (mm) : 238 L1 (mm) : 155 S1 (mm) : 18.7 Weight (kg) : 8.44
	15	ELS4517355	355	239	140	21.1
D1 (mm) : 355 C (mm) : 239 L1 (mm) : 140 S1 (mm) : 21.1 Weight (kg) :
	16	ELS4517400	400	278	178	23.7
D1 (mm) : 400 C (mm) : 278 L1 (mm) : 178 S1 (mm) : 23.7 Weight (kg) :

Elbow - Long - 45° - SDR11

Show full data

Variants: 19

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS4511025	25	42	48	3	0.02
D1 (mm) : 25 C (mm) : 42 L1 (mm) : 48 S1 (mm) : 3 Weight (kg) : 0.02
	2	ELS4511032	32	49	57	3	0.04
D1 (mm) : 32 C (mm) : 49 L1 (mm) : 57 S1 (mm) : 3 Weight (kg) : 0.04
	3	ELS4511040	40	53	63	3.7	0.06
D1 (mm) : 40 C (mm) : 53 L1 (mm) : 63 S1 (mm) : 3.7 Weight (kg) : 0.06
	4	ELS4511050	50	57	67	4.6	0.1
D1 (mm) : 50 C (mm) : 57 L1 (mm) : 67 S1 (mm) : 4.6 Weight (kg) : 0.1
	5	ELS4511063	63	88	66	5.8	0.21
D1 (mm) : 63 C (mm) : 88 L1 (mm) : 66 S1 (mm) : 5.8 Weight (kg) : 0.21
	6	ELS4511075	75	90	71	6.8	0.29
D1 (mm) : 75 C (mm) : 90 L1 (mm) : 71 S1 (mm) : 6.8 Weight (kg) : 0.29
	7	ELS4511090	90	109	83	8.2	0.45
D1 (mm) : 90 C (mm) : 109 L1 (mm) : 83 S1 (mm) : 8.2 Weight (kg) : 0.45
	8	ELS4511110	110	139	109	10	0.94
D1 (mm) : 110 C (mm) : 139 L1 (mm) : 109 S1 (mm) : 10 Weight (kg) : 0.94
	9	ELS4511125	125	124	93	11.4	0.95
D1 (mm) : 125 C (mm) : 124 L1 (mm) : 93 S1 (mm) : 11.4 Weight (kg) : 0.95
	10	ELS4511140	140	168	121	12.7	1.76
D1 (mm) : 140 C (mm) : 168 L1 (mm) : 121 S1 (mm) : 12.7 Weight (kg) : 1.76
	11	ELS4511160	160	161	120	14.6	2.21
D1 (mm) : 160 C (mm) : 161 L1 (mm) : 120 S1 (mm) : 14.6 Weight (kg) : 2.21
	12	ELS4511180	180	153	108	16.4	2.73
D1 (mm) : 180 C (mm) : 153 L1 (mm) : 108 S1 (mm) : 16.4 Weight (kg) : 2.73
	13	ELS4511200	200	165	115	18.2	3.66
D1 (mm) : 200 C (mm) : 165 L1 (mm) : 115 S1 (mm) : 18.2 Weight (kg) : 3.66
	14	ELS4511225	225	180	125	20.5	4.79
D1 (mm) : 225 C (mm) : 180 L1 (mm) : 125 S1 (mm) : 20.5 Weight (kg) : 4.79
	15	ELS4511250	250	196	135	22.7	6.85
D1 (mm) : 250 C (mm) : 196 L1 (mm) : 135 S1 (mm) : 22.7 Weight (kg) : 6.85
	16	ELS4511280	280	214	144	25.4	9.24
D1 (mm) : 280 C (mm) : 214 L1 (mm) : 144 S1 (mm) : 25.4 Weight (kg) : 9.24
	17	ELS4511315	315	231	155	28.6	13
D1 (mm) : 315 C (mm) : 231 L1 (mm) : 155 S1 (mm) : 28.6 Weight (kg) : 13
	18	ELS4511355	355	239	140	32.2
D1 (mm) : 355 C (mm) : 239 L1 (mm) : 140 S1 (mm) : 32.2 Weight (kg) :
	19	ELS4511400	400	278	178	36.3
D1 (mm) : 400 C (mm) : 278 L1 (mm) : 178 S1 (mm) : 36.3 Weight (kg) :

Elbow - Long - 45° - SDR9

Show full data

Variants: 15

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS4509063	63	82	60	7.1
D1 (mm) : 63 C (mm) : 82 L1 (mm) : 60 S1 (mm) : 7.1 Weight (kg) :
	2	ELS4509075	75	100	70	8.4
D1 (mm) : 75 C (mm) : 100 L1 (mm) : 70 S1 (mm) : 8.4 Weight (kg) :
	3	ELS4509090	90	115	80	10.1
D1 (mm) : 90 C (mm) : 115 L1 (mm) : 80 S1 (mm) : 10.1 Weight (kg) :
	4	ELS4509110	110	120	80	12.3
D1 (mm) : 110 C (mm) : 120 L1 (mm) : 80 S1 (mm) : 12.3 Weight (kg) :
	5	ELS4509125	125	158	93	14
D1 (mm) : 125 C (mm) : 158 L1 (mm) : 93 S1 (mm) : 14 Weight (kg) :
	6	ELS4509140	140	165	97	15.7
D1 (mm) : 140 C (mm) : 165 L1 (mm) : 97 S1 (mm) : 15.7 Weight (kg) :
	7	ELS4509160	160	150	98	17.9
D1 (mm) : 160 C (mm) : 150 L1 (mm) : 98 S1 (mm) : 17.9 Weight (kg) :
	8	ELS4509180	180	155	100	20.1
D1 (mm) : 180 C (mm) : 155 L1 (mm) : 100 S1 (mm) : 20.1 Weight (kg) :
	9	ELS4509200	200	181	118	22.4
D1 (mm) : 200 C (mm) : 181 L1 (mm) : 118 S1 (mm) : 22.4 Weight (kg) :
	10	ELS4509225	225	196	120	25.1
D1 (mm) : 225 C (mm) : 196 L1 (mm) : 120 S1 (mm) : 25.1 Weight (kg) :
	11	ELS4509250	250	208	134	27.9
D1 (mm) : 250 C (mm) : 208 L1 (mm) : 134 S1 (mm) : 27.9 Weight (kg) :
	12	ELS4509280	280	244	145	31.3
D1 (mm) : 280 C (mm) : 244 L1 (mm) : 145 S1 (mm) : 31.3 Weight (kg) :
	13	ELS4509315	315	257	154	35.2
D1 (mm) : 315 C (mm) : 257 L1 (mm) : 154 S1 (mm) : 35.2 Weight (kg) :
	14	ELS4509355	355	271	170	39.6
D1 (mm) : 355 C (mm) : 271 L1 (mm) : 170 S1 (mm) : 39.6 Weight (kg) :
	15	ELS4509400	400	310	182	44.7
D1 (mm) : 400 C (mm) : 310 L1 (mm) : 182 S1 (mm) : 44.7 Weight (kg) :

Elbow - Long - 45° - SDR7.4

Show full data

Variants: 17

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	ELS4507.4040	40	79	59	4.4	0.1
D1 (mm) : 40 C (mm) : 79 L1 (mm) : 59 S1 (mm) : 4.4 Weight (kg) : 0.1
	2	ELS4507.4050	50	83	58	6.9	0.18
D1 (mm) : 50 C (mm) : 83 L1 (mm) : 58 S1 (mm) : 6.9 Weight (kg) : 0.18
	3	ELS4507.4063	63	91	67	8.6	0.29
D1 (mm) : 63 C (mm) : 91 L1 (mm) : 67 S1 (mm) : 8.6 Weight (kg) : 0.29
	4	ELS4507.4075	75	101	74	10.3	0.46
D1 (mm) : 75 C (mm) : 101 L1 (mm) : 74 S1 (mm) : 10.3 Weight (kg) : 0.46
	5	ELS4507.4090	90	108	83	12.3	0.69
D1 (mm) : 90 C (mm) : 108 L1 (mm) : 83 S1 (mm) : 12.3 Weight (kg) : 0.69
	6	ELS4507.4110	110	128	93	15.1	1.22
D1 (mm) : 110 C (mm) : 128 L1 (mm) : 93 S1 (mm) : 15.1 Weight (kg) : 1.22
	7	ELS4507.4125	125	158	93	17.1	2
D1 (mm) : 125 C (mm) : 158 L1 (mm) : 93 S1 (mm) : 17.1 Weight (kg) : 2
	8	ELS4507.4140	140	165	97	19.2	2.62
D1 (mm) : 140 C (mm) : 165 L1 (mm) : 97 S1 (mm) : 19.2 Weight (kg) : 2.62
	9	ELS4507.4160	160	176	108	21.9	3.58
D1 (mm) : 160 C (mm) : 176 L1 (mm) : 108 S1 (mm) : 21.9 Weight (kg) : 3.58
	10	ELS4507.4180	180	175	108	24.6	4.38
D1 (mm) : 180 C (mm) : 175 L1 (mm) : 108 S1 (mm) : 24.6 Weight (kg) : 4.38
	11	ELS4507.4200	200	181	118	27.3	5.96
D1 (mm) : 200 C (mm) : 181 L1 (mm) : 118 S1 (mm) : 27.3 Weight (kg) : 5.96
	12	ELS4507.4225	225	196	120	30.8	7.84
D1 (mm) : 225 C (mm) : 196 L1 (mm) : 120 S1 (mm) : 30.8 Weight (kg) : 7.84
	13	ELS4507.4250	250	208	134	34.2	10.4
D1 (mm) : 250 C (mm) : 208 L1 (mm) : 134 S1 (mm) : 34.2 Weight (kg) : 10.4
	14	ELS4507.4280	280	244	145	38.3	15.7
D1 (mm) : 280 C (mm) : 244 L1 (mm) : 145 S1 (mm) : 38.3 Weight (kg) : 15.7
	15	ELS4507.4315	315	257	154	43	21
D1 (mm) : 315 C (mm) : 257 L1 (mm) : 154 S1 (mm) : 43 Weight (kg) : 21
	16	ELS4507.4355	355	271	170	48.5	25.46
D1 (mm) : 355 C (mm) : 271 L1 (mm) : 170 S1 (mm) : 48.5 Weight (kg) : 25.46
	17	ELS4507.4400	400	300	188	54.6	35.86
D1 (mm) : 400 C (mm) : 300 L1 (mm) : 188 S1 (mm) : 54.6 Weight (kg) : 35.86

Elbow - Butt - 90° - SDR17

Show full data

Variants: 6

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	E9017450	450	403	129	26.5
D1 (mm) : 450 C (mm) : 403 L1 (mm) : 129 S1 (mm) : 26.5 Weight (kg) :
	2	E9017500	500	443	116	29.5
D1 (mm) : 500 C (mm) : 443 L1 (mm) : 116 S1 (mm) : 29.5 Weight (kg) :
	3	E9017560	560	440	140	33
D1 (mm) : 560 C (mm) : 440 L1 (mm) : 140 S1 (mm) : 33 Weight (kg) :
	4	E9017630	630	510	118	37.1
D1 (mm) : 630 C (mm) : 510 L1 (mm) : 118 S1 (mm) : 37.1 Weight (kg) :
	5	E9017710	710	545	170	42.1
D1 (mm) : 710 C (mm) : 545 L1 (mm) : 170 S1 (mm) : 42.1 Weight (kg) :
	6	E9017800	800	590	170	47.4
D1 (mm) : 800 C (mm) : 590 L1 (mm) : 170 S1 (mm) : 47.4 Weight (kg) :

Elbow - Butt - 90° - SDR11

Show full data

Variants: 4

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	E9011450	450	137	120	40.9
D1 (mm) : 450 C (mm) : 137 L1 (mm) : 120 S1 (mm) : 40.9 Weight (kg) :
	2	E9011500	500	157	135	45.5
D1 (mm) : 500 C (mm) : 157 L1 (mm) : 135 S1 (mm) : 45.5 Weight (kg) :
	3	E9011560	560	440	118	50.9
D1 (mm) : 560 C (mm) : 440 L1 (mm) : 118 S1 (mm) : 50.9 Weight (kg) :
	4	E9011630	630	157	145	57.3
D1 (mm) : 630 C (mm) : 157 L1 (mm) : 145 S1 (mm) : 57.3 Weight (kg) :

Elbow - Butt - 90° - SDR9

Show full data

Variants: 5

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	E9009200	200	115	100	22.4
D1 (mm) : 200 C (mm) : 115 L1 (mm) : 100 S1 (mm) : 22.4 Weight (kg) :
	2	E9009225	225	122.5	100	25.1
D1 (mm) : 225 C (mm) : 122.5 L1 (mm) : 100 S1 (mm) : 25.1 Weight (kg) :
	3	E9009250	250	130	105	27.9
D1 (mm) : 250 C (mm) : 130 L1 (mm) : 105 S1 (mm) : 27.9 Weight (kg) :
	4	E9009280	280	335	143	31.3
D1 (mm) : 280 C (mm) : 335 L1 (mm) : 143 S1 (mm) : 31.3 Weight (kg) :
	5	E9009315	315	127.5	110	35.2
D1 (mm) : 315 C (mm) : 127.5 L1 (mm) : 110 S1 (mm) : 35.2 Weight (kg) :

Elbow - Butt - 45° - SDR11

Show full data

Variants: 4

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	E4511450	450	250	126	40.9
D1 (mm) : 450 C (mm) : 250 L1 (mm) : 126 S1 (mm) : 40.9 Weight (kg) :
	2	E4511500	500	240	110	45.4
D1 (mm) : 500 C (mm) : 240 L1 (mm) : 110 S1 (mm) : 45.4 Weight (kg) :
	3	E4511560	560	260	135	50.9
D1 (mm) : 560 C (mm) : 260 L1 (mm) : 135 S1 (mm) : 50.9 Weight (kg) :
	4	E4511630	630	275	118	57.3
D1 (mm) : 630 C (mm) : 275 L1 (mm) : 118 S1 (mm) : 57.3 Weight (kg) :

Elbow - Butt - 45° - SDR17

Show full data

Variants: 6

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	E4517450	450	243	126	26.5
D1 (mm) : 450 C (mm) : 243 L1 (mm) : 126 S1 (mm) : 26.5 Weight (kg) :
	2	E4517500	500	240	110	29.5
D1 (mm) : 500 C (mm) : 240 L1 (mm) : 110 S1 (mm) : 29.5 Weight (kg) :
	3	E4517560	560	260	135	33
D1 (mm) : 560 C (mm) : 260 L1 (mm) : 135 S1 (mm) : 33 Weight (kg) :
	4	E4517630	630	275	118	37.1
D1 (mm) : 630 C (mm) : 275 L1 (mm) : 118 S1 (mm) : 37.1 Weight (kg) :
	5	E4517710	710	338	170	42.1
D1 (mm) : 710 C (mm) : 338 L1 (mm) : 170 S1 (mm) : 42.1 Weight (kg) :
	6	E4517800	800	380	170	47.4
D1 (mm) : 800 C (mm) : 380 L1 (mm) : 170 S1 (mm) : 47.4 Weight (kg) :

Elbow - Butt - 45° - SDR9

Show full data

Variants: 4

	#	Code	D1 (mm)	C (mm)	L1 (mm)	S1 (mm)	Weight (kg)
	1	E4509200	200	160	100	22.4
D1 (mm) : 200 C (mm) : 160 L1 (mm) : 100 S1 (mm) : 22.4 Weight (kg) :
	2	E4509225	225	160	100	25.1
D1 (mm) : 225 C (mm) : 160 L1 (mm) : 100 S1 (mm) : 25.1 Weight (kg) :
	3	E4509250	250	180	105	27.9
D1 (mm) : 250 C (mm) : 180 L1 (mm) : 105 S1 (mm) : 27.9 Weight (kg) :
	4	E4509315	315	200	110	35.2
D1 (mm) : 315 C (mm) : 200 L1 (mm) : 110 S1 (mm) : 35.2 Weight (kg) :
