Transition Fittings

Material: PE 100-RC
Application: water and gas
Pressure Rating: 16 bar water, 10 bar gas
Features: Centre stop
Lead free brass adaptors

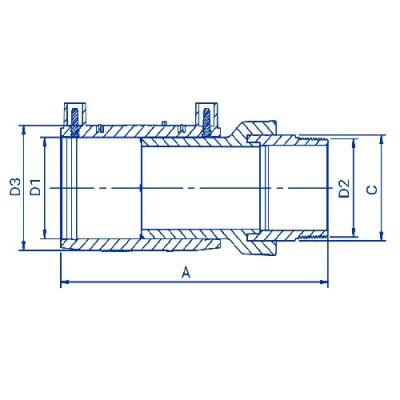

Transition Fittings - Coupler - Straight - Male BSP

Variants: 11

	#	Code	A (mm)	B (mm)	C (mm)	D1 (mm)	D2 (mm)	D3 (mm)	Weight (kg)
	1	EFCTAMB11020X1/2	134	-	22	20	1/2”	35	0.13
A (mm) : 134 B (mm) : - C (mm) : 22 D1 (mm) : 20 D2 (mm) : 1/2” D3 (mm) : 35 Weight (kg) : 0.13
	2	EFCTAMB11025X3/4	136	-	28	25	3/4”	36	0.17
A (mm) : 136 B (mm) : - C (mm) : 28 D1 (mm) : 25 D2 (mm) : 3/4” D3 (mm) : 36 Weight (kg) : 0.17
	3	EFCTAMB11032X1	145	-	34	32	1”	43	0.24
A (mm) : 145 B (mm) : - C (mm) : 34 D1 (mm) : 32 D2 (mm) : 1” D3 (mm) : 43 Weight (kg) : 0.24
	4	EFCTAMB11040X1	154	-	34	40	1”	53	0.36
A (mm) : 154 B (mm) : - C (mm) : 34 D1 (mm) : 40 D2 (mm) : 1” D3 (mm) : 53 Weight (kg) : 0.36
	5	EFCTAMB11040X11/4	160	-	44	40	1 1/4”	53	0.35
A (mm) : 160 B (mm) : - C (mm) : 44 D1 (mm) : 40 D2 (mm) : 1 1/4” D3 (mm) : 53 Weight (kg) : 0.35
	6	EFCTAMB11050X11/2	170	-	49	50	1 1/2”	64	0.47
A (mm) : 170 B (mm) : - C (mm) : 49 D1 (mm) : 50 D2 (mm) : 1 1/2” D3 (mm) : 64 Weight (kg) : 0.47
	7	EFCTAMB11063X2	197	-	61	63	2”	79	0.85
A (mm) : 197 B (mm) : - C (mm) : 61 D1 (mm) : 63 D2 (mm) : 2” D3 (mm) : 79 Weight (kg) : 0.85
	8	EFCTAMB11075X21/2	226	-	76	75	2 1/2”	96	1.31
A (mm) : 226 B (mm) : - C (mm) : 76 D1 (mm) : 75 D2 (mm) : 2 1/2” D3 (mm) : 96 Weight (kg) : 1.31
	9	EFCTAMB11090X3	250	-	88	90	3”	112	1.87
A (mm) : 250 B (mm) : - C (mm) : 88 D1 (mm) : 90 D2 (mm) : 3” D3 (mm) : 112 Weight (kg) : 1.87
	10	EFCTAMB11110X4	276	-	114	110	4”	134	3.05
A (mm) : 276 B (mm) : - C (mm) : 114 D1 (mm) : 110 D2 (mm) : 4” D3 (mm) : 134 Weight (kg) : 3.05
	11	EFCTAMB11125X4	280	-	114	125	4”	152	3.34
A (mm) : 280 B (mm) : - C (mm) : 114 D1 (mm) : 125 D2 (mm) : 4” D3 (mm) : 152 Weight (kg) : 3.34

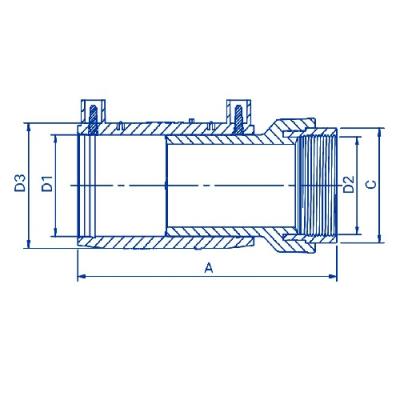

Transition Fittings - Coupler - Straight - Female BSP

Show full data

Variants: 11

	#	Code	A (mm)	B (mm)	C (mm)	D1 (mm)	D2 (mm)	D3 (mm)	Weight (kg)
	1	EFCTAFB11020X1/2	120	-	26	20	1/2”	35	0.13
A (mm) : 120 B (mm) : - C (mm) : 26 D1 (mm) : 20 D2 (mm) : 1/2” D3 (mm) : 35 Weight (kg) : 0.13
	2	EFCTAFB11025X3/4	121	-	32	25	3/4”	36	0.14
A (mm) : 121 B (mm) : - C (mm) : 32 D1 (mm) : 25 D2 (mm) : 3/4” D3 (mm) : 36 Weight (kg) : 0.14
	3	EFCTAFB11032X1	126	-	40	32	1”	43	0.19
A (mm) : 126 B (mm) : - C (mm) : 40 D1 (mm) : 32 D2 (mm) : 1” D3 (mm) : 43 Weight (kg) : 0.19
	4	EFCTAFB11040X1	135	-	40	40	1”	53	0.24
A (mm) : 135 B (mm) : - C (mm) : 40 D1 (mm) : 40 D2 (mm) : 1” D3 (mm) : 53 Weight (kg) : 0.24
	5	EFCTAFB11040X11/4	143	-	48	40	1 1/4”	53	0.28
A (mm) : 143 B (mm) : - C (mm) : 48 D1 (mm) : 40 D2 (mm) : 1 1/4” D3 (mm) : 53 Weight (kg) : 0.28
	6	EFCTAFB11050X11/2	150	-	55	50	1 1/2”	64	0.39
A (mm) : 150 B (mm) : - C (mm) : 55 D1 (mm) : 50 D2 (mm) : 1 1/2” D3 (mm) : 64 Weight (kg) : 0.39
	7	EFCTAFB11063X2	173	-	67	63	2”	79	0.59
A (mm) : 173 B (mm) : - C (mm) : 67 D1 (mm) : 63 D2 (mm) : 2” D3 (mm) : 79 Weight (kg) : 0.59
	8	EFCTAFB11075X21/2	198	-	83	75	2 1/2”	96	1
A (mm) : 198 B (mm) : - C (mm) : 83 D1 (mm) : 75 D2 (mm) : 2 1/2” D3 (mm) : 96 Weight (kg) : 1
	9	EFCTAFB11090X3	222	-	96	90	3”	112	1.47
A (mm) : 222 B (mm) : - C (mm) : 96 D1 (mm) : 90 D2 (mm) : 3” D3 (mm) : 112 Weight (kg) : 1.47
	10	EFCTAFB11110X4	239	-	122	110	4”	134	2.2
A (mm) : 239 B (mm) : - C (mm) : 122 D1 (mm) : 110 D2 (mm) : 4” D3 (mm) : 134 Weight (kg) : 2.2
	11	EFCTAFB11125X4	244	-	122	125	4”	152	2.49
A (mm) : 244 B (mm) : - C (mm) : 122 D1 (mm) : 125 D2 (mm) : 4” D3 (mm) : 152 Weight (kg) : 2.49

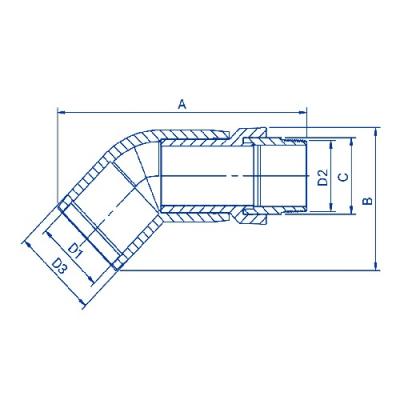

Transition Fittings - Elbow - 45° - Male BSP

Show full data

Variants: 11

	#	Code	A (mm)	B (mm)	C (mm)	D1 (mm)	D2 (mm)	D3 (mm)	Weight (kg)
	1	EFE45TAMB11020X1/2	147	67	22	20	1/2”	35	0.15
A (mm) : 147 B (mm) : 67 C (mm) : 22 D1 (mm) : 20 D2 (mm) : 1/2” D3 (mm) : 35 Weight (kg) : 0.15
	2	EFE45TAMB11025X3/4	150	71	28	25	3/4”	37	0.14
A (mm) : 150 B (mm) : 71 C (mm) : 28 D1 (mm) : 25 D2 (mm) : 3/4” D3 (mm) : 37 Weight (kg) : 0.14
	3	EFE45TAMB11032X1	163	78	34	32	1”	44	0.25
A (mm) : 163 B (mm) : 78 C (mm) : 34 D1 (mm) : 32 D2 (mm) : 1” D3 (mm) : 44 Weight (kg) : 0.25
	4	EFE45TAMB11040X1	177	86	34	40	1”	56	0.33
A (mm) : 177 B (mm) : 86 C (mm) : 34 D1 (mm) : 40 D2 (mm) : 1” D3 (mm) : 56 Weight (kg) : 0.33
	5	EFE45TAMB11040X11/4	184	88	44	40	1 1/4”	56	0.42
A (mm) : 184 B (mm) : 88 C (mm) : 44 D1 (mm) : 40 D2 (mm) : 1 1/4” D3 (mm) : 56 Weight (kg) : 0.42
	6	EFE45TAMB11050X11/2	201	97	49	50	1 1/2”	67	0.54
A (mm) : 201 B (mm) : 97 C (mm) : 49 D1 (mm) : 50 D2 (mm) : 1 1/2” D3 (mm) : 67 Weight (kg) : 0.54
	7	EFE45TAMB11063X2	231	115	61	63	2”	81	0.94
A (mm) : 231 B (mm) : 115 C (mm) : 61 D1 (mm) : 63 D2 (mm) : 2” D3 (mm) : 81 Weight (kg) : 0.94
	8	EFE45TAMB11075X21/2	272	142	76	75	2 1/2”	93	1.37
A (mm) : 272 B (mm) : 142 C (mm) : 76 D1 (mm) : 75 D2 (mm) : 2 1/2” D3 (mm) : 93 Weight (kg) : 1.37
	9	EFE45TAMB11090X3	306	165	88	90	3”	112	2.03
A (mm) : 306 B (mm) : 165 C (mm) : 88 D1 (mm) : 90 D2 (mm) : 3” D3 (mm) : 112 Weight (kg) : 2.03
	10	EFE45TAMB11110X4	344	189	114	110	4”	135	3.29
A (mm) : 344 B (mm) : 189 C (mm) : 114 D1 (mm) : 110 D2 (mm) : 4” D3 (mm) : 135 Weight (kg) : 3.29
	11	EFE45TAMB11125X4	263	210	114	125	4”	151	3.64
A (mm) : 263 B (mm) : 210 C (mm) : 114 D1 (mm) : 125 D2 (mm) : 4” D3 (mm) : 151 Weight (kg) : 3.64

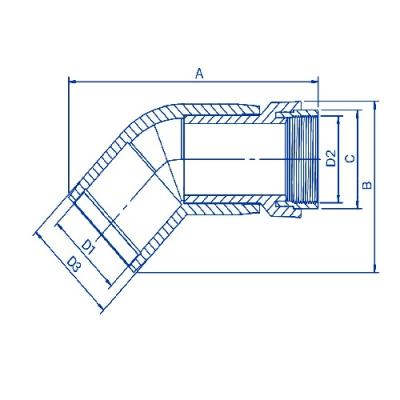

Transition Fittings - Elbow - 45° - Female BSP

Show full data

Variants: 11

	#	Code	A (mm)	B (mm)	C (mm)	D1 (mm)	D2 (mm)	D3 (mm)	Weight (kg)
	1	EFE45TAFB11020X1/2	133	67	26	20	1/2”	35	0.14
A (mm) : 133 B (mm) : 67 C (mm) : 26 D1 (mm) : 20 D2 (mm) : 1/2” D3 (mm) : 35 Weight (kg) : 0.14
	2	EFE45TAFB11025X3/4	135	71	32	25	3/4”	37	0.15
A (mm) : 135 B (mm) : 71 C (mm) : 32 D1 (mm) : 25 D2 (mm) : 3/4” D3 (mm) : 37 Weight (kg) : 0.15
	3	EFE45TAFB11032X1	145	78	40	32	1”	44	0.22
A (mm) : 145 B (mm) : 78 C (mm) : 40 D1 (mm) : 32 D2 (mm) : 1” D3 (mm) : 44 Weight (kg) : 0.22
	4	EFE45TAFB11040X1	159	86	40	40	1”	56	0.29
A (mm) : 159 B (mm) : 86 C (mm) : 40 D1 (mm) : 40 D2 (mm) : 1” D3 (mm) : 56 Weight (kg) : 0.29
	5	EFE45TAFB11040X11/4	167	89	48	40	1 1/4”	56	0.34
A (mm) : 167 B (mm) : 89 C (mm) : 48 D1 (mm) : 40 D2 (mm) : 1 1/4” D3 (mm) : 56 Weight (kg) : 0.34
	6	EFE45TAFB11050X11/2	181	98	55	50	1 1/2”	67	0.46
A (mm) : 181 B (mm) : 98 C (mm) : 55 D1 (mm) : 50 D2 (mm) : 1 1/2” D3 (mm) : 67 Weight (kg) : 0.46
	7	EFE45TAFB11063X2	207	116	67	63	2”	81	0.68
A (mm) : 207 B (mm) : 116 C (mm) : 67 D1 (mm) : 63 D2 (mm) : 2” D3 (mm) : 81 Weight (kg) : 0.68
	8	EFE45TAFB11075X21/2	245	145	83	75	2 1/2”	93	1.06
A (mm) : 245 B (mm) : 145 C (mm) : 83 D1 (mm) : 75 D2 (mm) : 2 1/2” D3 (mm) : 93 Weight (kg) : 1.06
	9	EFE45TAFB11090X3	278	165	96	90	3”	112	1.65
A (mm) : 278 B (mm) : 165 C (mm) : 96 D1 (mm) : 90 D2 (mm) : 3” D3 (mm) : 112 Weight (kg) : 1.65
	10	EFE45TAFB11110X4	308	189	122	110	4”	135	2.44
A (mm) : 308 B (mm) : 189 C (mm) : 122 D1 (mm) : 110 D2 (mm) : 4” D3 (mm) : 135 Weight (kg) : 2.44
	11	EFE45TAFB11125X4	327	210	122	125	4”	151	2.79
A (mm) : 327 B (mm) : 210 C (mm) : 122 D1 (mm) : 125 D2 (mm) : 4” D3 (mm) : 151 Weight (kg) : 2.79

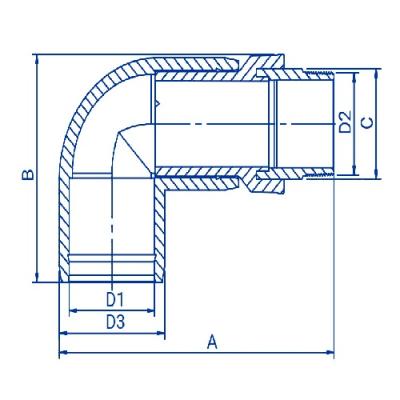

Transition Fittings - Elbow - 90° - Male BSP

Show full data

Variants: 11

	#	Code	A (mm)	B (mm)	C (mm)	D1 (mm)	D2 (mm)	D3 (mm)	Weight (kg)
	1	EFE90TAMB11020X1/2	126	81	22	20	1/2”	34	0.15
A (mm) : 126 B (mm) : 81 C (mm) : 22 D1 (mm) : 20 D2 (mm) : 1/2” D3 (mm) : 34 Weight (kg) : 0.15
	2	EFE90TAMB11025X3/4	129	85	28	25	3/4”	35	0.14
A (mm) : 129 B (mm) : 85 C (mm) : 28 D1 (mm) : 25 D2 (mm) : 3/4” D3 (mm) : 35 Weight (kg) : 0.14
	3	EFE90TAMB11032X1	146	88	34	32	1”	43	0.24
A (mm) : 146 B (mm) : 88 C (mm) : 34 D1 (mm) : 32 D2 (mm) : 1” D3 (mm) : 43 Weight (kg) : 0.24
	4	EFE90TAMB11040X1	160	94	34	40	1”	52	0.3
A (mm) : 160 B (mm) : 94 C (mm) : 34 D1 (mm) : 40 D2 (mm) : 1” D3 (mm) : 52 Weight (kg) : 0.3
	5	EFE90TAMB11040X11/4	166	99	44	40	1 1/4”	52	0.39
A (mm) : 166 B (mm) : 99 C (mm) : 44 D1 (mm) : 40 D2 (mm) : 1 1/4” D3 (mm) : 52 Weight (kg) : 0.39
	6	EFE90TAMB11050X11/2	186	108	49	50	1 1/2”	62	0.51
A (mm) : 186 B (mm) : 108 C (mm) : 49 D1 (mm) : 50 D2 (mm) : 1 1/2” D3 (mm) : 62 Weight (kg) : 0.51
	7	EFE90TAMB11063X2	220	127	61	63	2”	80	0.96
A (mm) : 220 B (mm) : 127 C (mm) : 61 D1 (mm) : 63 D2 (mm) : 2” D3 (mm) : 80 Weight (kg) : 0.96
	8	EFE90TAMB11075X21/2	254	162	76	75	2 1/2”	95	1.46
A (mm) : 254 B (mm) : 162 C (mm) : 76 D1 (mm) : 75 D2 (mm) : 2 1/2” D3 (mm) : 95 Weight (kg) : 1.46
	9	EFE90TAMB11090X3	288	180	88	90	3”	112	2.17
A (mm) : 288 B (mm) : 180 C (mm) : 88 D1 (mm) : 90 D2 (mm) : 3” D3 (mm) : 112 Weight (kg) : 2.17
	10	EFE90TAMB11110X4	332	203	114	110	4”	135	3.45
A (mm) : 332 B (mm) : 203 C (mm) : 114 D1 (mm) : 110 D2 (mm) : 4” D3 (mm) : 135 Weight (kg) : 3.45
	11	EFE90TAMB11125X4	348	225	114	125	4”	151	3.99
A (mm) : 348 B (mm) : 225 C (mm) : 114 D1 (mm) : 125 D2 (mm) : 4” D3 (mm) : 151 Weight (kg) : 3.99

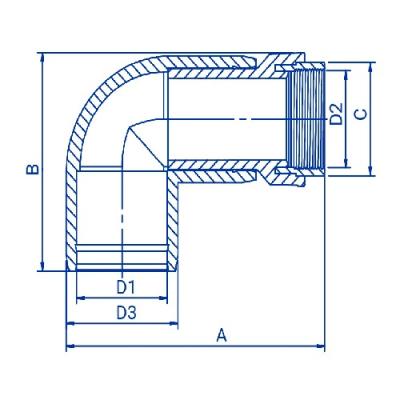

Transition Fittings - Elbow - 90° - Female BSP

Show full data

Variants: 11

	#	Code	A (mm)	B (mm)	C (mm)	D1 (mm)	D2 (mm)	D3 (mm)	Weight (kg)
	1	EFE90TAFB11020X1/2	114	81	26	20	1/2”	34	0.14
A (mm) : 114 B (mm) : 81 C (mm) : 26 D1 (mm) : 20 D2 (mm) : 1/2” D3 (mm) : 34 Weight (kg) : 0.14
	2	EFE90TAFB11025X3/4	116	85	32	25	3/4”	35	0.15
A (mm) : 116 B (mm) : 85 C (mm) : 32 D1 (mm) : 25 D2 (mm) : 3/4” D3 (mm) : 35 Weight (kg) : 0.15
	3	EFE90TAFB11032X1	127	88	40	32	1”	43	0.21
A (mm) : 127 B (mm) : 88 C (mm) : 40 D1 (mm) : 32 D2 (mm) : 1” D3 (mm) : 43 Weight (kg) : 0.21
	4	EFE90TAFB11040X1	141	94	40	40	1”	52	0.26
A (mm) : 141 B (mm) : 94 C (mm) : 40 D1 (mm) : 40 D2 (mm) : 1” D3 (mm) : 52 Weight (kg) : 0.26
	5	EFE90TAFB11040X11/4	149	99	48	40	1 1/4”	52	0.31
A (mm) : 149 B (mm) : 99 C (mm) : 48 D1 (mm) : 40 D2 (mm) : 1 1/4” D3 (mm) : 52 Weight (kg) : 0.31
	6	EFE90TAFB11050X11/2	166	108	55	50	1 1/2”	62	0.43
A (mm) : 166 B (mm) : 108 C (mm) : 55 D1 (mm) : 50 D2 (mm) : 1 1/2” D3 (mm) : 62 Weight (kg) : 0.43
	7	EFE90TAFB11063X2	196	127	67	63	2”	80	0.7
A (mm) : 196 B (mm) : 127 C (mm) : 67 D1 (mm) : 63 D2 (mm) : 2” D3 (mm) : 80 Weight (kg) : 0.7
	8	EFE90TAFB11075X21/2	226	162	83	75	2 1/2”	95	1.15
A (mm) : 226 B (mm) : 162 C (mm) : 83 D1 (mm) : 75 D2 (mm) : 2 1/2” D3 (mm) : 95 Weight (kg) : 1.15
	9	EFE90TAFB11090X3	260	180	96	90	3”	112	1.79
A (mm) : 260 B (mm) : 180 C (mm) : 96 D1 (mm) : 90 D2 (mm) : 3” D3 (mm) : 112 Weight (kg) : 1.79
	10	EFE90TAFB11110X4	296	203	122	110	4”	135	2.6
A (mm) : 296 B (mm) : 203 C (mm) : 122 D1 (mm) : 110 D2 (mm) : 4” D3 (mm) : 135 Weight (kg) : 2.6
	11	EFE90TAFB11125X4	312	225	122	125	4”	151	3.14
A (mm) : 312 B (mm) : 225 C (mm) : 122 D1 (mm) : 125 D2 (mm) : 4” D3 (mm) : 151 Weight (kg) : 3.14
