Elbow

Material: PE 100-RC
Application: water and gas
Pressure Rating: 16 bar water, 10 bar gas
Features: Centre stop

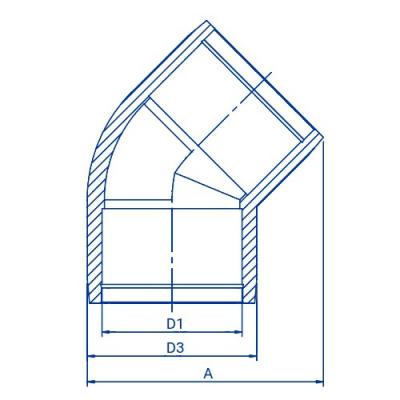

Elbow - 45° - SDR 11

Variants: 22

	#	Code	A (mm)	D1 (mm)	D3 (mm)	Weight (kg)
	1	EFE4511020	65	20	35	0.06
A (mm) : 65 D1 (mm) : 20 D3 (mm) : 35 Weight (kg) : 0.06
	2	EFE4511025	65	25	35	0.05
A (mm) : 65 D1 (mm) : 25 D3 (mm) : 35 Weight (kg) : 0.05
	3	EFE4511032	72	32	42	0.07
A (mm) : 72 D1 (mm) : 32 D3 (mm) : 42 Weight (kg) : 0.07
	4	EFE4511040	84	40	53	0.1
A (mm) : 84 D1 (mm) : 40 D3 (mm) : 53 Weight (kg) : 0.1
	5	EFE4511050	97	50	67	0.18
A (mm) : 97 D1 (mm) : 50 D3 (mm) : 67 Weight (kg) : 0.18
	6	EFE4511063	114	63	81	0.23
A (mm) : 114 D1 (mm) : 63 D3 (mm) : 81 Weight (kg) : 0.23
	7	EFE4511075	140	75	93	0.47
A (mm) : 140 D1 (mm) : 75 D3 (mm) : 93 Weight (kg) : 0.47
	8	EFE4511090	160	90	112	0.64
A (mm) : 160 D1 (mm) : 90 D3 (mm) : 112 Weight (kg) : 0.64
	9	EFE4511110	185	110	135	0.94
A (mm) : 185 D1 (mm) : 110 D3 (mm) : 135 Weight (kg) : 0.94
	10	EFE4511125	208	125	151	1.22
A (mm) : 208 D1 (mm) : 125 D3 (mm) : 151 Weight (kg) : 1.22
	11	EFE4511140	225	140	170	1.61
A (mm) : 225 D1 (mm) : 140 D3 (mm) : 170 Weight (kg) : 1.61
	12	EFE4511160	253	160	195	2.33
A (mm) : 253 D1 (mm) : 160 D3 (mm) : 195 Weight (kg) : 2.33
	13	EFE4511180	355	180*	213	6.7
A (mm) : 355 D1 (mm) : 180* D3 (mm) : 213 Weight (kg) : 6.7
	14	EFE4511200	383	200*	238	8.79
A (mm) : 383 D1 (mm) : 200* D3 (mm) : 238 Weight (kg) : 8.79
	15	EFE4511225	430	225*	266	10.8
A (mm) : 430 D1 (mm) : 225* D3 (mm) : 266 Weight (kg) : 10.8
	16	EFE4511250	480	250*	299	16
A (mm) : 480 D1 (mm) : 250* D3 (mm) : 299 Weight (kg) : 16
	17	EFE4511280	500	280*	336	21.94
A (mm) : 500 D1 (mm) : 280* D3 (mm) : 336 Weight (kg) : 21.94
	18	EFE4511315	551	315*	379	29.95
A (mm) : 551 D1 (mm) : 315* D3 (mm) : 379 Weight (kg) : 29.95
	19	EFE4511355	912	355*	425	65
A (mm) : 912 D1 (mm) : 355* D3 (mm) : 425 Weight (kg) : 65
	20	EFE4511400	989	400*	476	83.3
A (mm) : 989 D1 (mm) : 400* D3 (mm) : 476 Weight (kg) : 83.3
	21	EFE4511450	1069	450*	537	119
A (mm) : 1069 D1 (mm) : 450* D3 (mm) : 537 Weight (kg) : 119
	22	EFE4511500	1200	500*	600	156
A (mm) : 1200 D1 (mm) : 500* D3 (mm) : 600 Weight (kg) : 156

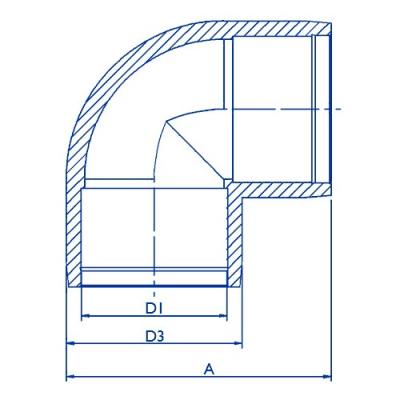

Elbow - 90° - SDR 11

Show full data

Variants: 22

	#	Code	A (mm)	D1 (mm)	D3 (mm)	Weight (kg)
	1	EFE9011020	79	20	34	0.05
A (mm) : 79 D1 (mm) : 20 D3 (mm) : 34 Weight (kg) : 0.05
	2	EFE9011025	80	25	35	0.05
A (mm) : 80 D1 (mm) : 25 D3 (mm) : 35 Weight (kg) : 0.05
	3	EFE9011032	83	32	43	0.07
A (mm) : 83 D1 (mm) : 32 D3 (mm) : 43 Weight (kg) : 0.07
	4	EFE9011040	94	40	52	0.11
A (mm) : 94 D1 (mm) : 40 D3 (mm) : 52 Weight (kg) : 0.11
	5	EFE9011050	105	50	62	0.17
A (mm) : 105 D1 (mm) : 50 D3 (mm) : 62 Weight (kg) : 0.17
	6	EFE9011063	126	63	80	0.28
A (mm) : 126 D1 (mm) : 63 D3 (mm) : 80 Weight (kg) : 0.28
	7	EFE9011075	159	75	95	0.5
A (mm) : 159 D1 (mm) : 75 D3 (mm) : 95 Weight (kg) : 0.5
	8	EFE9011090	178	90	112	0.77
A (mm) : 178 D1 (mm) : 90 D3 (mm) : 112 Weight (kg) : 0.77
	9	EFE9011110	200	110	135	1.18
A (mm) : 200 D1 (mm) : 110 D3 (mm) : 135 Weight (kg) : 1.18
	10	EFE9011125	226	125	151	1.55
A (mm) : 226 D1 (mm) : 125 D3 (mm) : 151 Weight (kg) : 1.55
	11	EFE9011140	245	140	170	2.01
A (mm) : 245 D1 (mm) : 140 D3 (mm) : 170 Weight (kg) : 2.01
	12	EFE9011160	275	160	194	3.01
A (mm) : 275 D1 (mm) : 160 D3 (mm) : 194 Weight (kg) : 3.01
	13	EFE9011180	412	180*	213	7
A (mm) : 412 D1 (mm) : 180* D3 (mm) : 213 Weight (kg) : 7
	14	EFE9011200	448	200*	238	9.2
A (mm) : 448 D1 (mm) : 200* D3 (mm) : 238 Weight (kg) : 9.2
	15	EFE9011225	496	225*	266	12.71
A (mm) : 496 D1 (mm) : 225* D3 (mm) : 266 Weight (kg) : 12.71
	16	EFE9011250	540	250*	299	17.8
A (mm) : 540 D1 (mm) : 250* D3 (mm) : 299 Weight (kg) : 17.8
	17	EFE9011280	570	280*	336	26.4
A (mm) : 570 D1 (mm) : 280* D3 (mm) : 336 Weight (kg) : 26.4
	18	EFE9011315	645	315*	379	35
A (mm) : 645 D1 (mm) : 315* D3 (mm) : 379 Weight (kg) : 35
	19	EFE9011355	893	355*	425	69.8
A (mm) : 893 D1 (mm) : 355* D3 (mm) : 425 Weight (kg) : 69.8
	20	EFE9011400	1370	400*	476	102.3
A (mm) : 1370 D1 (mm) : 400* D3 (mm) : 476 Weight (kg) : 102.3
	21	EFE9011450	1074	450*	537	139
A (mm) : 1074 D1 (mm) : 450* D3 (mm) : 537 Weight (kg) : 139
	22	EFE9011500	1199	500*	600	145
A (mm) : 1199 D1 (mm) : 500* D3 (mm) : 600 Weight (kg) : 145
