Expansion Joint

Working Pressure: 16 Bar
Burst Pressure: 48 Bar

Expansion Joint - EPDM - Table D (PN16) - Galvanised

Variants: 16

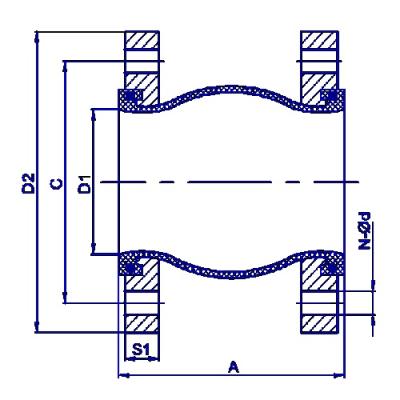

	#	Code	Size (mm)	A (mm)	C (mm)	D1 (mm)	D2 (mm)	n-Ød (mm)	S1 (mm)
	1	REJD032	32	95	87	32	120	4 x 14	15
Size (mm) : 32 A (mm) : 95 C (mm) : 87 D1 (mm) : 32 D2 (mm) : 120 n-Ød (mm) : 4 x 14 S1 (mm) : 15
	2	REJD040	40	95	98	40	135	4 x 14	15
Size (mm) : 40 A (mm) : 95 C (mm) : 98 D1 (mm) : 40 D2 (mm) : 135 n-Ød (mm) : 4 x 14 S1 (mm) : 15
	3	REJD050	50	105	114	50	150	4 x 18	15
Size (mm) : 50 A (mm) : 105 C (mm) : 114 D1 (mm) : 50 D2 (mm) : 150 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	4	REJD065	65	115	127	65	165	4 x 18	15
Size (mm) : 65 A (mm) : 115 C (mm) : 127 D1 (mm) : 65 D2 (mm) : 165 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	5	REJD080	80	130	146	80	185	4 x 18	17
Size (mm) : 80 A (mm) : 130 C (mm) : 146 D1 (mm) : 80 D2 (mm) : 185 n-Ød (mm) : 4 x 18 S1 (mm) : 17
	6	REJD100	100	135	178	100	215	4 x 18	17
Size (mm) : 100 A (mm) : 135 C (mm) : 178 D1 (mm) : 100 D2 (mm) : 215 n-Ød (mm) : 4 x 18 S1 (mm) : 17
	7	REJD125	125	165	210	125	255	8 x 18	19
Size (mm) : 125 A (mm) : 165 C (mm) : 210 D1 (mm) : 125 D2 (mm) : 255 n-Ød (mm) : 8 x 18 S1 (mm) : 19
	8	REJD150	150	180	235	150	280	8 x 18	21
Size (mm) : 150 A (mm) : 180 C (mm) : 235 D1 (mm) : 150 D2 (mm) : 280 n-Ød (mm) : 8 x 18 S1 (mm) : 21
	9	REJD200	200	205	292	200	335	8 x 18	21
Size (mm) : 200 A (mm) : 205 C (mm) : 292 D1 (mm) : 200 D2 (mm) : 335 n-Ød (mm) : 8 x 18 S1 (mm) : 21
	10	REJD250	250	240	356	250	405	8 x 22	23
Size (mm) : 250 A (mm) : 240 C (mm) : 356 D1 (mm) : 250 D2 (mm) : 405 n-Ød (mm) : 8 x 22 S1 (mm) : 23
	11	REJD300	300	260	406	300	455	12 x 22	25
Size (mm) : 300 A (mm) : 260 C (mm) : 406 D1 (mm) : 300 D2 (mm) : 455 n-Ød (mm) : 12 x 22 S1 (mm) : 25
	12	REJD350	350	265	470	350	525	12 x 26	25
Size (mm) : 350 A (mm) : 265 C (mm) : 470 D1 (mm) : 350 D2 (mm) : 525 n-Ød (mm) : 12 x 26 S1 (mm) : 25
	13	REJD400	400	265	521	400	580	12 x 26	27
Size (mm) : 400 A (mm) : 265 C (mm) : 521 D1 (mm) : 400 D2 (mm) : 580 n-Ød (mm) : 12 x 26 S1 (mm) : 27
	14	REJD450	450	265	584	450	640	12 x 26	29
Size (mm) : 450 A (mm) : 265 C (mm) : 584 D1 (mm) : 450 D2 (mm) : 640 n-Ød (mm) : 12 x 26 S1 (mm) : 29
	15	REJD500	500	265	641	500	705	16 x 26	29
Size (mm) : 500 A (mm) : 265 C (mm) : 641 D1 (mm) : 500 D2 (mm) : 705 n-Ød (mm) : 16 x 26 S1 (mm) : 29
	16	REJD600	600	265	756	600	825	16 x 30	29
Size (mm) : 600 A (mm) : 265 C (mm) : 756 D1 (mm) : 600 D2 (mm) : 825 n-Ød (mm) : 16 x 30 S1 (mm) : 29

Expansion Joint - EPDM - Table E - Galvanised

Show full data

Variants: 16

	#	Code	Size (mm)	A (mm)	C (mm)	D1 (mm)	D2 (mm)	n-Ød (mm)	S1 (mm)
	1	REJE032*	32	95	87	32	120	4 x 14	15
Size (mm) : 32 A (mm) : 95 C (mm) : 87 D1 (mm) : 32 D2 (mm) : 120 n-Ød (mm) : 4 x 14 S1 (mm) : 15
	2	REJE040*	40	95	98	40	135	4 x 14	15
Size (mm) : 40 A (mm) : 95 C (mm) : 98 D1 (mm) : 40 D2 (mm) : 135 n-Ød (mm) : 4 x 14 S1 (mm) : 15
	3	REJE050*	50	105	114	50	150	4 x 18	15
Size (mm) : 50 A (mm) : 105 C (mm) : 114 D1 (mm) : 50 D2 (mm) : 150 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	4	REJE065*	65	115	127	65	165	4 x 18	15
Size (mm) : 65 A (mm) : 115 C (mm) : 127 D1 (mm) : 65 D2 (mm) : 165 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	5	REJE080*	80	130	146	80	185	4 x 18	17
Size (mm) : 80 A (mm) : 130 C (mm) : 146 D1 (mm) : 80 D2 (mm) : 185 n-Ød (mm) : 4 x 18 S1 (mm) : 17
	6	REJE100	100	135	178	100	215	8 x 18	17
Size (mm) : 100 A (mm) : 135 C (mm) : 178 D1 (mm) : 100 D2 (mm) : 215 n-Ød (mm) : 8 x 18 S1 (mm) : 17
	7	REJE125*	125	165	210	125	255	8 x 18	19
Size (mm) : 125 A (mm) : 165 C (mm) : 210 D1 (mm) : 125 D2 (mm) : 255 n-Ød (mm) : 8 x 18 S1 (mm) : 19
	8	REJE150	150	180	235	150	280	8 x 18	21
Size (mm) : 150 A (mm) : 180 C (mm) : 235 D1 (mm) : 150 D2 (mm) : 280 n-Ød (mm) : 8 x 18 S1 (mm) : 21
	9	REJE200	200	205	292	200	335	8 x 22	21
Size (mm) : 200 A (mm) : 205 C (mm) : 292 D1 (mm) : 200 D2 (mm) : 335 n-Ød (mm) : 8 x 22 S1 (mm) : 21
	10	REJE250	250	240	356	250	405	12 x 22	23
Size (mm) : 250 A (mm) : 240 C (mm) : 356 D1 (mm) : 250 D2 (mm) : 405 n-Ød (mm) : 12 x 22 S1 (mm) : 23
	11	REJE300	300	260	406	300	455	12 x 26	25
Size (mm) : 300 A (mm) : 260 C (mm) : 406 D1 (mm) : 300 D2 (mm) : 455 n-Ød (mm) : 12 x 26 S1 (mm) : 25
	12	REJE350	350	265	470	350	525	12 x 26	25
Size (mm) : 350 A (mm) : 265 C (mm) : 470 D1 (mm) : 350 D2 (mm) : 525 n-Ød (mm) : 12 x 26 S1 (mm) : 25
	13	REJE400	400	265	521	400	580	12 x 26	27
Size (mm) : 400 A (mm) : 265 C (mm) : 521 D1 (mm) : 400 D2 (mm) : 580 n-Ød (mm) : 12 x 26 S1 (mm) : 27
	14	REJE450	450	265	584	450	640	16 x 26	29
Size (mm) : 450 A (mm) : 265 C (mm) : 584 D1 (mm) : 450 D2 (mm) : 640 n-Ød (mm) : 16 x 26 S1 (mm) : 29
	15	REJE500	500	265	641	500	705	16 x 26	29
Size (mm) : 500 A (mm) : 265 C (mm) : 641 D1 (mm) : 500 D2 (mm) : 705 n-Ød (mm) : 16 x 26 S1 (mm) : 29
	16	REJE600	600	265	756	600	825	16 x 333	29
Size (mm) : 600 A (mm) : 265 C (mm) : 756 D1 (mm) : 600 D2 (mm) : 825 n-Ød (mm) : 16 x 333 S1 (mm) : 29

Expansion Joint - NBR - Table E - Galvanised

Show full data

Variants: 9

	#	Code	Size (mm)	A (mm)	C (mm)	D1 (mm)	D2 (mm)	n-Ød (mm)	S1 (mm)
	1	REJNE050*	50	105	114	50	150	4 x 18	15
Size (mm) : 50 A (mm) : 105 C (mm) : 114 D1 (mm) : 50 D2 (mm) : 150 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	2	REJNE065*	65	115	127	65	165	4 x 18	15
Size (mm) : 65 A (mm) : 115 C (mm) : 127 D1 (mm) : 65 D2 (mm) : 165 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	3	REJNE080*	80	130	146	80	185	4 x 18	17
Size (mm) : 80 A (mm) : 130 C (mm) : 146 D1 (mm) : 80 D2 (mm) : 185 n-Ød (mm) : 4 x 18 S1 (mm) : 17
	4	REJNE100	100	135	178	100	215	8 x 18	17
Size (mm) : 100 A (mm) : 135 C (mm) : 178 D1 (mm) : 100 D2 (mm) : 215 n-Ød (mm) : 8 x 18 S1 (mm) : 17
	5	REJNE125*	125	165	210	125	255	8 x 18	19
Size (mm) : 125 A (mm) : 165 C (mm) : 210 D1 (mm) : 125 D2 (mm) : 255 n-Ød (mm) : 8 x 18 S1 (mm) : 19
	6	REJNE150	150	180	235	150	280	8 x 18	21
Size (mm) : 150 A (mm) : 180 C (mm) : 235 D1 (mm) : 150 D2 (mm) : 280 n-Ød (mm) : 8 x 18 S1 (mm) : 21
	7	REJNE200	200	205	292	200	335	8 x 22	21
Size (mm) : 200 A (mm) : 205 C (mm) : 292 D1 (mm) : 200 D2 (mm) : 335 n-Ød (mm) : 8 x 22 S1 (mm) : 21
	8	REJNE250	250	240	356	250	405	12 x 22	23
Size (mm) : 250 A (mm) : 240 C (mm) : 356 D1 (mm) : 250 D2 (mm) : 405 n-Ød (mm) : 12 x 22 S1 (mm) : 23
	9	REJNE300	300	260	406	300	455	12 x 26	25
Size (mm) : 300 A (mm) : 260 C (mm) : 406 D1 (mm) : 300 D2 (mm) : 455 n-Ød (mm) : 12 x 26 S1 (mm) : 25

Expansion Joint - EPDM - Table E - 316 S/S

Show full data

Variants: 9

	#	Code	Size (mm)	A (mm)	C (mm)	D1 (mm)	D2 (mm)	n-Ød (mm)	S1 (mm)
	1	REJSE050*	50	105	114	50	150	4 x 18	15
Size (mm) : 50 A (mm) : 105 C (mm) : 114 D1 (mm) : 50 D2 (mm) : 150 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	2	REJSE065*	65	115	127	65	165	4 x 18	15
Size (mm) : 65 A (mm) : 115 C (mm) : 127 D1 (mm) : 65 D2 (mm) : 165 n-Ød (mm) : 4 x 18 S1 (mm) : 15
	3	REJSE080*	80	130	146	80	185	4 x 18	17
Size (mm) : 80 A (mm) : 130 C (mm) : 146 D1 (mm) : 80 D2 (mm) : 185 n-Ød (mm) : 4 x 18 S1 (mm) : 17
	4	REJSE100	100	135	178	100	215	8 x 18	17
Size (mm) : 100 A (mm) : 135 C (mm) : 178 D1 (mm) : 100 D2 (mm) : 215 n-Ød (mm) : 8 x 18 S1 (mm) : 17
	5	REJSE125*	125	165	210	125	255	8 x 18	19
Size (mm) : 125 A (mm) : 165 C (mm) : 210 D1 (mm) : 125 D2 (mm) : 255 n-Ød (mm) : 8 x 18 S1 (mm) : 19
	6	REJSE150	150	180	235	150	280	8 x 18	21
Size (mm) : 150 A (mm) : 180 C (mm) : 235 D1 (mm) : 150 D2 (mm) : 280 n-Ød (mm) : 8 x 18 S1 (mm) : 21
	7	REJSE200	200	205	292	200	335	8 x 22	21
Size (mm) : 200 A (mm) : 205 C (mm) : 292 D1 (mm) : 200 D2 (mm) : 335 n-Ød (mm) : 8 x 22 S1 (mm) : 21
	8	REJSE250	250	240	356	250	405	12 x 22	23
Size (mm) : 250 A (mm) : 240 C (mm) : 356 D1 (mm) : 250 D2 (mm) : 405 n-Ød (mm) : 12 x 22 S1 (mm) : 23
	9	REJSE300	300	260	406	300	455	12 x 26	25
Size (mm) : 300 A (mm) : 260 C (mm) : 406 D1 (mm) : 300 D2 (mm) : 455 n-Ød (mm) : 12 x 26 S1 (mm) : 25
